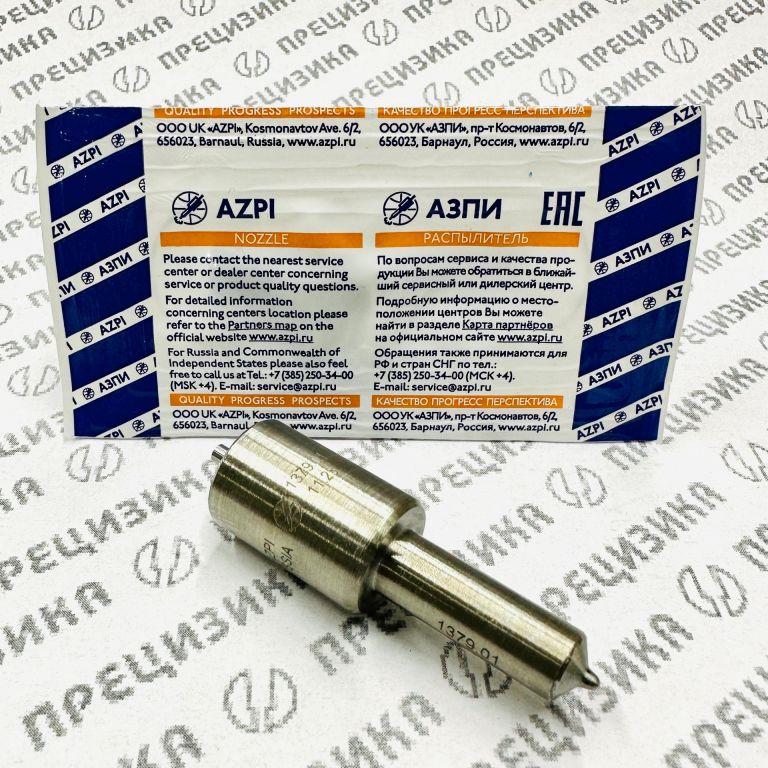

1379.1112110.01 Распылитель форсунки. АЗПИ 1379.01
Распылитель 1379.1112110.01
Артикул: 1379.1112110.01
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (Россия)
1. Назначение и принцип действия
Распылитель 1379.1112110.01 является прецизионным сменным элементом дизельной форсунки закрытого типа. Деталь предназначена для подачи топлива в камеру сгорания дизельного двигателя под высоким давлением с формированием мелкодисперсного факела, обеспечивающего эффективное смесеобразование и полное сгорание топливной смеси. Конструкция относится к типу многодырчатых распылителей закрытого типа.
Принцип работы
- Топливо под высоким давлением от ТНВД поступает в канал форсунки и далее в кольцевую полость (колодец) распылителя.
- Давление топлива воздействует на конусную поверхность запорной иглы.
- При превышении давления над усилием пружины форсунки (давление начала впрыска) игла приподнимается, открывая доступ топливу к пяти сопловым отверстиям.
- Происходит впрыск топлива в цилиндр с образованием факелов заданной геометрии.
- После падения давления игла под действием пружины возвращается в исходное положение, герметично перекрывая подачу топлива и обеспечивая чёткую отсечку.
Ключевая особенность распылителя — наличие пяти сопловых отверстий малого диаметра, что обеспечивает равномерный и мелкодисперсный распыл топлива для оптимизации процесса сгорания.
2. Аналоги, кросс-номера и альтернативные обозначения
Распылитель 1379.1112110.01 имеет ряд прямых и функциональных аналогов. Геометрические посадочные размеры совпадают, однако экологический класс может отличаться. При подборе необходимо учитывать соответствие нормам токсичности двигателя.
| Производитель / Бренд | Каталожный номер / Артикул | Примечание |
|---|---|---|
| АЗПИ (Россия) | 1379.1112110.01 | Оригинальный номер для двигателей экологического класса Евро-2. |
| ЯЗДА (Россия) | 273.1112110-30 | Предшествующая модификация для двигателей Евро-1. Полностью взаимозаменяем по посадочному месту, но имеет отличия в настройке гидравлических характеристик. |
| АЗПИ (краткое обозн.) | 1379.01 / 1379-01 | Распространённое торговое обозначение без полного каталожного суффикса. |
| Bosch (Германия) | DLLA 148 S 1380 | Западный аналог. Маркировка: D — дизель; L — бесштифтовый; L — охлаждение топливом; A — тип хвостовика; 148 — угол распыла; S — корпус с 5 отверстиями; 1380 — номер серии. |
| Bosch (полный номер) | 0 433 272 037 | Десятизначный каталожный номер для заказа. |
| Motorpal (Чехия) | H50S 10A 1617 | Центральноевропейский аналог, поставляемый на рынок СНГ. |
3. Типоразмер и обозначение
Расшифровка обозначения:
- 1379 — серия распылителя, разработанная для двигателей КАМАЗ экологического класса Евро-2.
- 1112110 — код детали (распылитель форсунки) по отраслевому классификатору.
- .01 — модификация, определяющая конструктивные отличия от базовой версии.
Типоразмер:
- Посадочный диаметр корпуса — стандартный для форсунок КАМАЗ серии ЯЗДА (30 мм под гайку распылителя).
- Диаметр иглы — 6 мм.
- Тип крепления — гайка распылителя с моментом затяжки 70–80 Н·м.
- Количество сопловых отверстий — 5.
- Угол конуса распыла — 148°.
4. Материал и технические характеристики
Материалы
- Корпус распылителя — легированная высокоуглеродистая инструментальная сталь (тип 18Х2Н4ВА), подвергнутая цементации и закалке до высокой поверхностной твёрдости.
- Игла — быстрорежущая сталь с прецизионной обработкой конусной запирающей поверхности.
- Сопловой наконечник — термоупрочнён, отверстия выполнены методом лазерной или электроэрозионной обработки.
- Покрытие — антикоррозионное (фосфатирование или воронение) для защиты при хранении и транспортировке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Многодырчатый, закрытого типа |
| Экологический класс | Евро-2 |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий, мм | 0,33 ± 0,005 |
| Угол конуса распыла, град. | 148 |
| Эффективное проходное сечение, мм² | 0,260–0,280 |
| Объём колодца под иглой, мм³ | ~0,6 |
| Диаметр иглы, мм | 6 |
| Ход иглы, мм | 0,25–0,3 |
| Давление начала впрыска (на форсунке), МПа | 22,0–23,0 (зависит от регулировки форсунки) |
| Момент затяжки гайки распылителя, Н·м | 70–80 |
| Масса, г | ~60 |
5. Применимость
Распылитель 1379.1112110.01 устанавливается в форсунки закрытого типа, применяемые на дизельных двигателях КАМАЗ, соответствующих экологическому классу Евро-2. Возможна установка на двигатели Евро-1 при условии полной замены комплекта распылителей и регулировки форсунок, однако производитель рекомендует использовать детали согласно классу двигателя.
Таблица применимости
| Форсунки (узел в сборе) | Двигатели | Техника |
|---|---|---|
| 273.1112010-31 | КАМАЗ-740.30-260 | Самосвалы: КАМАЗ-6520, 6522, 45141, 45143, 65115, 6540 |
| 273.1112010-30 | КАМАЗ-740.31-240 | Седельные тягачи: КАМАЗ-54115, 5460, 65116 |
| 273.1112010-20 | КАМАЗ-740.50-360 | Бортовые и шасси: КАМАЗ-53215, 53228, 53229, 65117 |
| 33.1112010-01 | КАМАЗ-740.51-320 | Вездеходы: КАМАЗ-43118 (6×6), 4350, 5350 («Мустанг») |
| КАМАЗ-740.52-260 | Автобусы: НефАЗ-5299, ЛиАЗ-5256, ПАЗ-4234, ГолАЗ-5291 | |
| КАМАЗ-740.53-290 | Сельхозтехника: комбайны «Вектор», «Acros», «Дон-1500Б», «Полесье»; тракторы ХТЗ, ВТЗ, Versatile | |
| КАМАЗ-740.54-300 | ||
| КАМАЗ-740.55-300 |
6. Правила подбора и замены
- Проверка маркировки. Убедитесь, что номер распылителя соответствует требуемому для данной модификации двигателя. Для двигателей Евро-2 следует применять 1379.1112110.01; для Евро-1 — 273.1112110-30, несмотря на геометрическую взаимозаменяемость.
- Соответствие экологическому классу. Использование распылителя, не соответствующего классу двигателя, может привести к изменению характеристик впрыска, повышенному дымлению и несоответствию нормам токсичности.
- Комплектность замены. Рекомендуется заменять распылители одновременно на всех цилиндрах двигателя во избежание неравномерности работы.
- Проверка сопрягаемых деталей. Перед установкой нового распылителя необходимо проверить состояние гайки распылителя, уплотнительных шайб и корпуса форсунки. Повреждённые элементы подлежат замене.
- Момент затяжки. Затяжку гайки распылителя производить динамометрическим ключом с моментом 70–80 Н·м. Превышение момента может вызвать деформацию корпуса и заклинивание иглы.
- Регулировка давления впрыска. После замены распылителя выполнить регулировку давления начала впрыска на стенде в соответствии с техническими условиями на форсунку (22,0–23,0 МПа для данного распылителя).
- Обкатка. После установки новых распылителей рекомендуется произвести обкатку двигателя на холостом ходу в течение 10–15 минут с последующей проверкой герметичности и отсутствия подтеканий.
- Запрет на разукомплектование. Распылитель является прецизионной парой: игла и корпус подобраны селективно. Замена иглы без корпуса не допускается.
- Признаки неисправности. Замена распылителя требуется при появлении следующих симптомов: затруднённый пуск двигателя, повышенная дымность, снижение мощности, неравномерная работа цилиндров, стук форсунки, увеличенный расход топлива.
- Использование топлива. Для обеспечения ресурса распылителя применять дизельное топливо, соответствующее стандартам, с фильтрацией не хуже 10 мкм. Загрязнённое топливо является основной причиной выхода распылителей из строя.
7. О производителе и качестве продукции
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское предприятие, специализирующееся на производстве прецизионных деталей топливной аппаратуры для дизельных двигателей. Завод расположен в г. Барнаул, Алтайский край.
Основные сведения
- Завод основан в 1962 году и на протяжении десятилетий является одним из ключевых поставщиков распылителей, плунжерных пар и других элементов топливной аппаратуры для двигателей КАМАЗ, ЯМЗ, ММЗ и других производителей.
- Продукция АЗПИ поставляется как на конвейеры автозаводов, так и на вторичный рынок запасных частей.
- Производственный процесс включает полный цикл: от изготовления заготовок до финишной прецизионной обработки и сборки. Контроль геометрических параметров осуществляется на автоматизированных измерительных комплексах.
- Система менеджмента качества сертифицирована по стандартам ISO 9001 и IATF 16949 (для автомобильной промышленности).
- Все изделия проходят 100 % контроль герметичности и гидравлических характеристик на стендах, имитирующих реальные условия работы форсунки.
- Распылители 1379.1112110.01 изготавливаются по техническим условиям, согласованным с ПАО «КАМАЗ», и являются оригинальными запасными частями для двигателей КАМАЗ экологического класса Евро-2.
Качество продукции обеспечивается применением сертифицированных материалов, соблюдением технологических режимов термообработки и финишной обработки, а также многоступенчатой системой контроля на каждом этапе производства.
