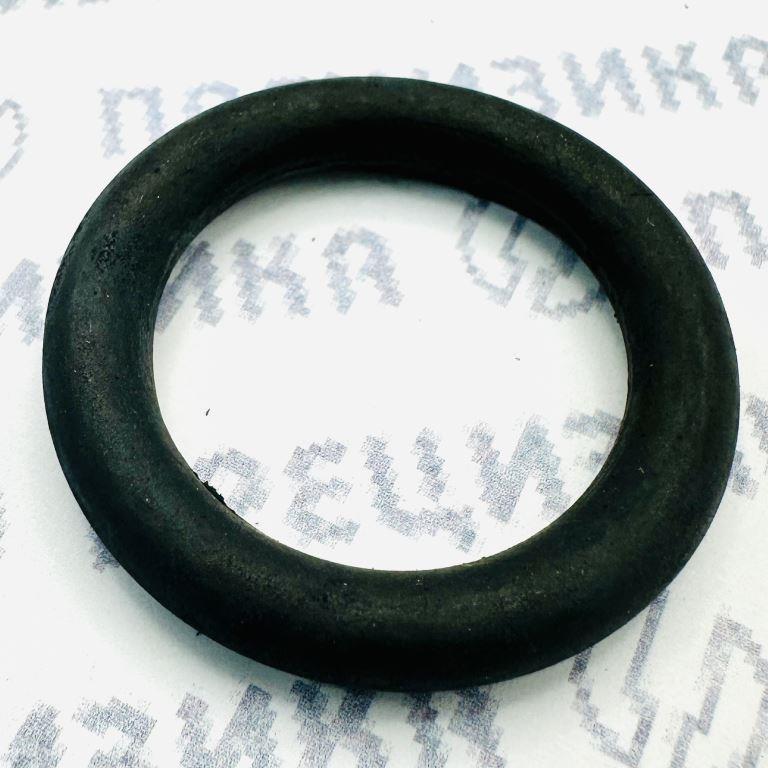

024х5,5 Кольцо уплотнительное форсунки БРТ 700-40-2241
Кольцо уплотнительное 024×5,5 700-40-2241 форсунки ЧТЗ черное
Описание
Кольцо уплотнительное 024×5,5 черного цвета, артикул 700-40-2241, представляет собой резинотехническое изделие, изготовленное из нитрильной резины (NBR). Деталь предназначена для герметизации топливных форсунок в дизельных двигателях тракторов Челябинского тракторного завода. Изделие выпускается под торговой маркой БРТ на производственных мощностях АО «Балаковорезинотехника». Эксплуатационная документация регламентируется ТУ 2511-002-00203527-2015.
Расположение
Кольцо устанавливается непосредственно на корпус форсунки в посадочный паз. После монтажа форсунки в головку цилиндров уплотнительный элемент располагается в зоне контакта корпуса распылителя и уплотняемой поверхности колодца двигателя, обеспечивая разграничение топливной полости от масляной среды головки блока.
Назначение
- Обеспечение герметичности посадочного места форсунки.
- Предотвращение утечек дизельного топлива в масляную полость.
- Исключение проникновения моторного масла и картерных газов в зону высокого давления впрыска.
- Сохранение стабильности давления в топливной системе и защита узла от загрязнений.
Типоразмер и обозначение
| Наименование показателя | Значение |
|---|---|
| Наименование детали | Кольцо уплотнительное форсунки ЧТЗ |
| Артикул (складской номер) | 700-40-2241 (чёрное) |
| Конструкторско-чертёжное обозначение | 700-40-2241 |
| Типоразмер | 024 × 5,5 |
| Внутренний диаметр | 24,0 мм |
| Диаметр сечения (толщина) | 5,5 мм |
Материал и технические характеристики
| Параметр | Значение | Единица измерения |
|---|---|---|
| Материал | Нитрильная резина (NBR, бутадиен-акрилонитрильный каучук) | — |
| Цвет | Чёрный | — |
| Твёрдость по Шору А (ориентировочно) | 70–80 | усл. ед. |
| Плотность | 1,2–1,4 | г/см³ |
| Внутренний диаметр | 24,0 ± 0,3 | мм |
| Сечение кольца | 5,5 ± 0,15 | мм |
| Масса одного изделия | 0,005 | кг |
| Рабочий диапазон температур | -40…+120 | °C |
| Максимальное рабочее давление | 21 | МПа |
| Срок службы / наработка | 5 лет / 10 000 моточасов (при соблюдении регламента ТО) | — |
| Нормативный документ | ТУ 2511-002-00203527-2015 | — |
Применимость
Изделие используется на механических и электрогидравлических форсунках дизельных двигателей ЧТЗ. Обозначения 14.69-117-СП и 14-69-117-1сп относятся к одной и той же форсунке и являются вариантами написания.
| Модель трактора (базовая) | Модель двигателя (базовая) | Модель форсунки |
|---|---|---|
| Т-170, Б-170, Т-130 и их модификации | Д-160, Д-180, Д-240 и их модификации | 14.69-117-СП / 14-69-117-1сп |
Правила подбора и замены
- 1. Подбор кольца осуществляется строго по артикулу 700-40-2241 либо по типоразмеру 024×5,5 и чертёжному обозначению, указанному в руководстве по эксплуатации двигателя.
- 2. Материал детали (NBR) должен соответствовать условиям эксплуатации: контакт с дизельным топливом и моторным маслом, диапазон рабочих температур.
- 3. Перед монтажом необходимо проверить посадочные поверхности корпуса форсунки и колодца головки цилиндров на отсутствие задиров, коррозии и остатков ранее установленного уплотнения.
- 4. Установка производится на чистую обезжиренную поверхность. Не допускается чрезмерное растяжение или перекручивание кольца при монтаже; рекомендуется применение технологической смазки, совместимой с материалом NBR.
- 5. Замена уплотнительного кольца предусмотрена при каждом демонтаже форсунки. Вне зависимости от планового срока службы деталь подлежит обязательной замене в следующих случаях:
- наличие трещин, разрывов, деформации сечения;
- потеря эластичности (остаточная деформация);
- обнаружение следов топлива в масле или падения давления впрыска;
- проведение регламентных работ по форсункам и топливной аппаратуре.
О производителе
АО «Балаковорезинотехника» (торговая марка БРТ) — предприятие, специализирующееся на разработке и серийном выпуске резинотехнических изделий. Производственные мощности расположены в г. Балаково. Номенклатура продукции включает уплотнительные элементы, формовые и неформовые РТИ, используемые в составе дизельных двигателей, топливной аппаратуры, гидравлических и пневматических систем. Выпуск детали 700-40-2241 осуществляется в соответствии с утверждённой технической документацией и по техническим условиям ТУ 2511-002-00203527-2015.
