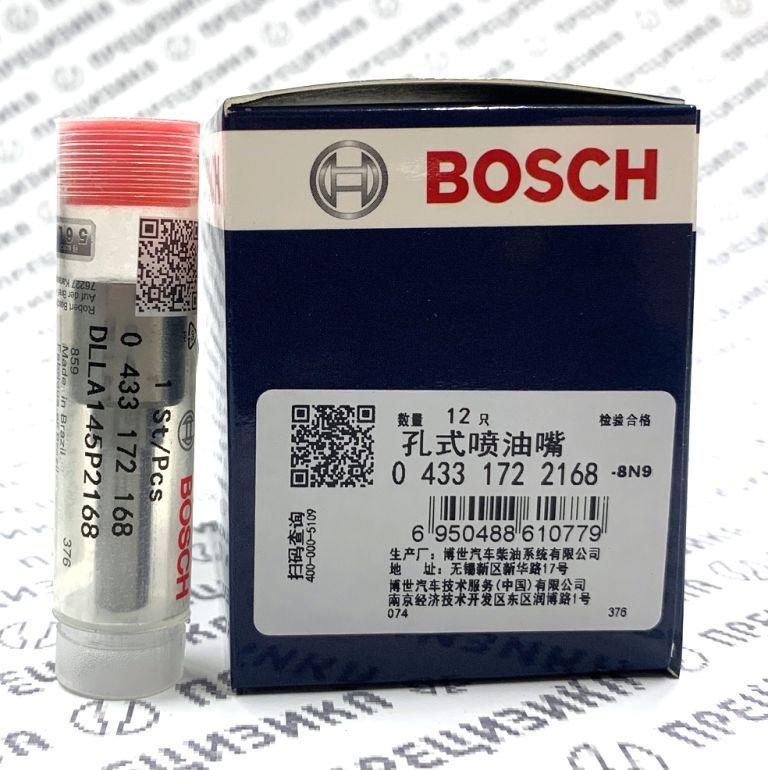

DLLA145P2168 Распылитель форсунки Bosch копия
Распылитель форсунки 0433172168 (DLLA145P2168)
Артикул: DLLA145P2168
Бренд: BOSCH
Производитель: Robert Bosch GmbH (завод в Китае)
1. Описание и конструктивные особенности
Распылитель 0 433 172 168 (тип DLLA145P2168) представляет собой прецизионный сменный элемент дизельной форсунки аккумуляторной системы Common Rail. Конструктивно выполнен по схеме «бессаксовый» (sac-less) дырчатый распылитель с удлинённым корпусом и фиксацией от проворота двумя штифтами. Такая конструкция минимизирует объём «вредного» остаточного топлива в колодце сопел, что способствует снижению выбросов углеводородов на такте выпуска и повышению стабильности впрыска.
Прецизионная игла и корпус сопрягаются по гидроплотной паре с зазором менее 0,001 мм, обеспечивая необходимое давление открытия и герметичность запирания. Каждое из семи сопловых отверстий калибровано гидроэрозионным методом, что гарантирует идентичную пропускную способность и равномерный конус распыла.
2. Назначение
Распылитель предназначен для замены изношенного или повреждённого элемента в ремонтной практике восстановления форсунок. Применение нового распылителя восстанавливает штатные параметры топливоподачи: гидравлическую производительность, симметрию факела, мелкость распыла и отсечку впрыска. Используется как оригинальная запчасть при капитальном ремонте узла.
3. Типоразмер и обозначение
Структура кода DLLA145P2168 расшифровывается согласно внутризаводской системе Bosch.
| Элемент кода | Значение | Описание |
|---|---|---|
| D | D (Düse) | Дырчатый распылитель (с отверстиями на торце) |
| L | Lang | Удлинённый корпус (длина выступающей части) |
| L | Loch | Наличие сопловых отверстий |
| A | Ausführung A | Конструктивное исполнение (фиксация штифтами) |
| 145 | 145° | Угол конуса распыла топлива |
| P | 4 mm | Диаметр иглы 4 мм (типоразмер) |
| 2168 | 2168 | Индивидуальный конструкторский код, определяющий количество отверстий, их диаметр и гидравлические характеристики |
Заводской номер Bosch: 0 433 172 168 (0433172168).
4. Материал и технические характеристики
Корпус и игла распылителя изготовлены из высоколегированной износостойкой стали, прошедшей многоступенчатую термообработку, обеспечивающую твёрдость и стабильность геометрии в условиях циклических термических и механических нагрузок.
| Параметр | Значение | Примечание |
|---|---|---|
| Тип системы впрыска | Common Rail | Бессаксовый (VCO/sac-less) |
| Количество сопловых отверстий | 7 | — |
| Диаметр сопловых отверстий | 0,155 мм | Допускается указание 0,153–0,155 мм |
| Эффективное проходное сечение (mf) | 0,093–0,100 мм² | По данным различных партий/источников |
| Угол конуса распыла | 145° | — |
| Диаметр иглы | 4 мм | Тип P |
| Масса нетто | ~0,022 кг | Ориентировочно 0,020–0,026 кг |
5. Применимость
5.1 Совместимые форсунки
Распылитель используется как оригинальный сменный компонент в форсунках производства Bosch и Cummins. Также поставляется в комплекте аналогов.
Оригинальные форсунки Bosch
| Номер форсунки Bosch | Альтернативные варианты написания |
|---|---|
| 0 445 110 376 | 0445110376 |
| 0 445 110 594 | 0445110594 |
| 0 445 110 807 | 0445110807 |
| 0 445 110 808 | 0445110808 |
| 0 986 435 314 | 0986435314 |
Оригинальные форсунки Cummins
| Номер форсунки Cummins | Примечание |
|---|---|
| 5258744 | Также встречается как 5285744 |
| 5309291 | — |
| 5347134 | — |
Сторонние аналоги форсунок, укомплектованные данным распылителем
| Производитель | Маркировка форсунки/распылителя |
|---|---|
| ZIKMAR | Z61826R |
| BAT | DLLA145P2168 BAT |
| LIWEI | DLLA145P2168 |
| ERIKC | DLLA145P2168 |
| UNITED DIESEL | UD DLLA145P2168 |
| WEIFU | 0433172168 |
| АЗПИ | RU DLLA 145 P 2168 / А-02-147-00-00-00 / А-02-001-00-00-05 |
5.2 Двигатели
Распылитель рассчитан исключительно на двигатель семейства Cummins ISF 2.8 и его модификации. Применение в других двигателях (например, MWM Sprint) не подтверждено официальными каталогами и требует дополнительной проверки.
| Модель двигателя | Рабочий объём | Соответствие экологическому стандарту |
|---|---|---|
| Cummins ISF 2.8s3129T | 2,8 л | Евро-3 |
| Cummins ISF 2.8s3148T | 2,8 л | Евро-3 |
| Cummins ISF 2.8S4148T | 2,8 л | Евро-4 |
| Cummins ISF 2.8S5148T | 2,8 л | Евро-5 |
5.3 Техника
На перечисленных ниже автомобилях и шасси двигатели семейства ISF 2.8 установлены штатно.
| Марка / модель | Тип техники |
|---|---|
| ГАЗ-2705, ГАЗ-2752, ГАЗ-3221, ГАЗ-3302, ГАЗель Бизнес, ГАЗель Next | Легкие коммерческие автомобили, микроавтобусы, бортовые грузовики |
| ГАЗ Соболь (ГАЗ-2217, ГАЗ-2310, ГАЗ-27527 и др.) | Грузопассажирские фургоны, в том числе полноприводные (4×4) |
| ПАЗ-3237-05, ПАЗ-4230-05, ПАЗ Vector | Автобусы малого и среднего класса |
| Foton Tunland | Пикап |
| Foton Aumark | Шасси, лёгкие грузовики |
| JAC Sunray, JAC T140 | Фургоны, пикапы |
| King Long (ряд моделей с ISF2.8) | Автобусы, микроавтобусы |
| Otokar Centro | Микроавтобус |
6. Правила подбора и замены
Подбор осуществляется строго по заводскому номеру форсунки и идентификационному коду распылителя, указанному на корпусе. Использование аналогов допустимо только при полном совпадении типоразмера и гидравлических характеристик.
Замена распылителя требует наличия чистой сборочной зоны, динамометрического ключа, приспособления для затяжки гайки и поверочного стенда для тестирования форсунок. Основные правила:
- Замену производят на снятой с двигателя форсунке после диагностики на стенде.
- Повторное использование старой гайки и прокладок не рекомендуется.
- Момент затяжки гайки распылителя выполняется в соответствии с ремонтной документацией (типовое значение для легковых/коммерческих Common Rail форсунок Bosch – 50…60 Н·м, однако необходимо уточнять для конкретной модели).
- После сборки форсунка подлежит регулировке давления открытия и проверке гидроплотности, обратного слива и геометрии факела на испытательном стенде.
- При установке на двигатель необходимо заменить уплотнительные шайбы и, если предусмотрено, ввести код IMA (индивидуальную калибровочную характеристику) в электронный блок управления.
Данные операции рекомендуется выполнять в условиях специализированных сертифицированных мастерских по ремонту дизельной топливной аппаратуры.
7. Производитель и качество продукции
Robert Bosch GmbH — один из ведущих мировых разработчиков и изготовителей систем дизельного впрыска. Продукция, производимая на предприятиях Bosch в Китае, выпускается под многоступенчатым контролем качества, соответствующим общекорпоративным стандартам концерна. Каждый распылитель проходит контроль геометрии, пропускной способности и герметичности.
Распылитель Bosch 0433172168 гарантирует совместимость с корпусными деталями форсунки, заявленный ресурс и стабильность рабочих параметров на протяжении всего срока службы при условии применения качественного топлива и соблюдения регламентов обслуживания. Применение компонентов сомнительного происхождения может привести к нарушению смесеобразования, прогару поршней и выходу из строя всей форсунки.
