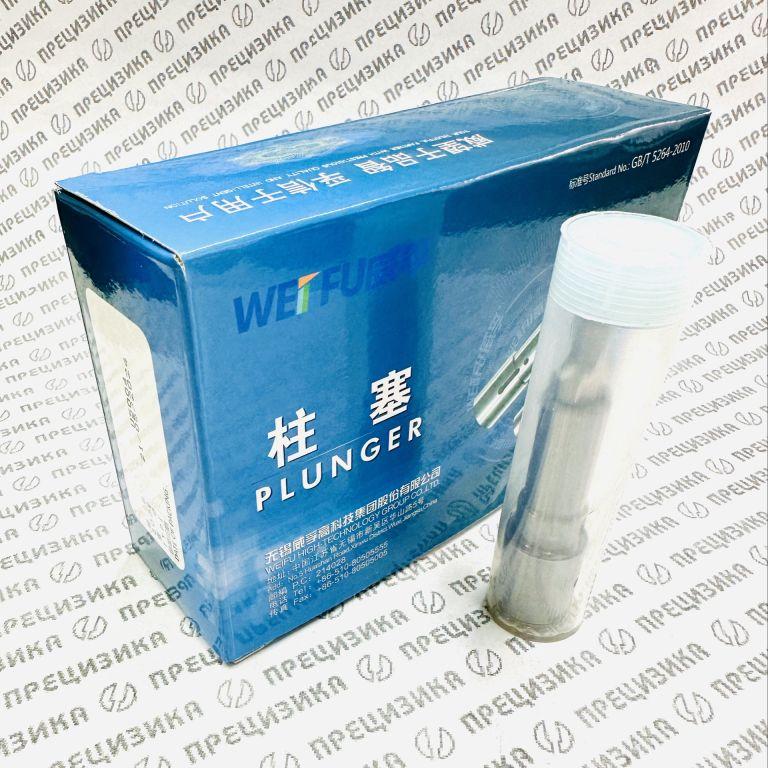

U5004 Пара плунжерная WEIFU
Плунжерная пара 60.1111074-31 (U5004)
Артикул: U5004
Бренд: WEIFU
Изготовитель: WUXI WEIFU INTERNATIONAL TRADE Co., Ltd.
1. Описание
Плунжерная пара 60.1111074-31 — прецизионный узел топливной системы, предназначенный для рядных топливных насосов высокого давления (ТНВД) с золотниковым дозированием топлива. Изделие формирует высокое давление и обеспечивает точную цикловую подачу дизельного топлива в цилиндры двигателя в зависимости от скоростного и нагрузочного режимов. В профессиональной среде также применяется неофициальное обозначение «плунжерная пара МАХ десятка» или «10 мм», указывающее на диаметр плунжера.
2. Аналоги
Взаимозаменяемые без конструктивных доработок аналоги приведены в таблице.
| Обозначение | Производитель / Бренд | Примечание |
|---|---|---|
| 60.1111074-31 (60-1111074-31, 60-31) | Оригинальное обозначение | – |
| U5004 | Motorpal / Jihostroj (Чехия) | Полный аналог |
| Н06.1111074 (Н06-1111074) | АЗПИ (Россия) | Полный аналог |
| Я16с15-10 | АЗТН / ЯЗДА (Россия) | Полный аналог |
| U60.1111074-10 | WEIFU (Китай) | Внутреннее обозначение WEIFU |
3. Расположение
Плунжерная пара размещается в корпусе секции рядного ТНВД. Втулка (гильза) запрессовывается в корпус насоса; плунжер совершает возвратно-поступательное движение внутри втулки. Является основным исполнительным элементом каждой насосной секции.
4. Модели ТНВД
Изделие устанавливается в рядные ТНВД производства ЯЗДА (Россия) и их аналоги, включая насосы серий 60, 80 и 90. Перечень моделей приведён ниже.
| Серия ТНВД | Модели |
|---|---|
| 60 | 60.1111005-30, 60.1111005-40, 601.1111005, 604.1111005, 604.1111005-10, 605.1111005-10, 605.1111005-20, 607.1111005, 607.1111005-10, 608.1111005 |
| 80 | 80.1111005-30, 80.1111007-20, 801.1111005-11, 802.1111005-20, 803.1111005-20, 804.1111007-21, 805.1111005-30, 805.1111005-40, 805.1111007-30, 805.1111007-40, 805.1111007-50, 806.1111005-40, 806.1111005-50, 807.1111005-40, 807.1111005-50, 808.1111005, 809.1111005-20 |
| 90 | 90.1111008-20, 901.1111008-20, 902.1111008-20, 903.1111008-10, 905.1111008, 906.1111008 |
5. Назначение
Плунжерная пара предназначена для создания высокого давления топлива (рабочий диапазон до 950–1300 бар) и его последующей подачи через форсунки в камеру сгорания дизеля. Золотниковое дозирование регулирует величину цикловой подачи и момент впрыска поворотом плунжера от рейки ТНВД, синхронизируя работу насоса с частотой вращения коленчатого вала.
6. Типоразмер и обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Обозначение | 60.1111074-31 |
| Типоразмер (диаметр плунжера) | 10 мм |
| Тип дозирования | Золотниковое (регулировка поворотом плунжера) |
| Материал | Легированная сталь с последующей термообработкой и прецизионной обработкой сопрягаемых поверхностей |
| Рабочее давление | до 950–1300 бар |
| Герметичность | Обеспечивается минимальным гарантированным зазором в паре «плунжер–втулка» |
7. Применимость: двигатели и техника
7.1 Совместимые двигатели
| Семейство двигателя | Модификации |
|---|---|
| ЯМЗ-240 | 240М2, 240НМ2, НМ-1Б, 240БМ2, БМ2-1, БМ2-2, БМ2-4, 240ПМ2, 240Д, 240Г |
| ЯМЗ-236 | 236М2, М2-1, М2-2, М2-4, М2-7, М2-15, М2-19, М2-26, М2-28, М2-29, М2-31, М2-32, М2-33, М2-35; 236A, A-1, A-4; 236Г, Г-1, Г-3, Г-4, Г-5, Г-6; 236Н-5, Н-1, НЕ, НЕ-5, НЕ-9, НЕ-16, НЕ-20, НЕ-21, НЕ2-16, HB, HД; 236Д, ДК, ДК-2, ДК-5, ДК-7, ДК-8, ДК-9; 236Б-2, Б-3, БЕ, БЕ-6, БЕ-10, БЕ-12, БЕ-13 |
| ЯМЗ-238 | 238М2, М2-2, М2-4, М2-10, М2-11, М2-30; АМ2-1, АМ2-2, АМ2-3; ВМ, Л, КМ2, КМ2-3, ИМ2, Н, Н-1, ДК-1, БК, БК-1, БК-3; НД3, НД3-1, НД4, НД4-1, НД4-4, НД5; АК, АК-2, АК-4; ГМ2, ГМ2-2, ГМ2-3; Д-2, Д-8, ДЕ-2, ДЕ-13; Б-2, Б-3, Б-5, Б-14, Б-19, Б-21, Б-22, БЕ-2 |
7.2 Применяемая техника
| Тип техники | Модели |
|---|---|
| Карьерная и спецтехника | БелАЗ-7522, БелАЗ-7540, БелАЗ-7540В, БелАЗ-75401, БелАЗ-754011, БелАЗ-75404, БелАЗ-75406, БелАЗ-75408, БелАЗ-75409, БелАЗ-75485; КЗКТ-74286; К-701, К701-1, К-701МБ |
| Грузовые автомобили МАЗ | 5337, 53371, 54328, 54331, 5551, 54329, 630303, 53363, 5516, 5552, 63035, 631705, 64229, 6425, 533605, 630305, 630705 |
| Грузовые автомобили ЗИЛ | 452632, 541730, 541660, 630900, 640902 |
| Автобусы | ЛиАЗ-5256; Неман-5201 (с двигателем НЕ2-16) |
8. Правила подбора и замены
- При подборе следует строго руководствоваться маркировкой ТНВД и каталожным номером плунжерной пары. Допускается применение любого из полных аналогов, перечисленных в разделе 2.
- Перед установкой необходимо проверить соответствие типоразмера (диаметр 10 мм) и тип дозирования (золотниковое) штатным требованиям насоса.
- Плунжер и втулка поставляются в сборе; разукомплектование пары не допускается — детали индивидуально подогнаны друг к другу.
- Оценку технического состояния производят визуально (отсутствие коррозии, задиров, цветов побежалости) и инструментально — проверкой гидроплотности и подвижности плунжера во втулке.
- Замену рекомендуется проводить в условиях специализированной мастерской с соблюдением чистоты, так как попадание абразивных частиц критически снижает ресурс.
- При установке новой пары следует промыть элементы в чистом дизельном топливе и контролировать лёгкость перемещения плунжера после монтажа.
9. Производитель и качество продукции
Изготовитель — WUXI WEIFU INTERNATIONAL TRADE Co., Ltd. (бренд WEIFU, Китай). Предприятие специализируется на выпуске компонентов топливной аппаратуры дизельных двигателей, поставляя продукцию на рынки запасных частей и конвейерные линии. Производственный процесс включает этапы механической обработки с допусками, установленными для прецизионных пар, термообработку и финишный контроль. Продукция отвечает техническим требованиям, предъявляемым к взаимозаменяемым аналогам по стандартам ISO и национальным стандартам стран-потребителей. Плунжерные пары WEIFU проходят выходной контроль гидроплотности и геометрических параметров, что обеспечивает воспроизводимость характеристик в пределах заявленных величин.
