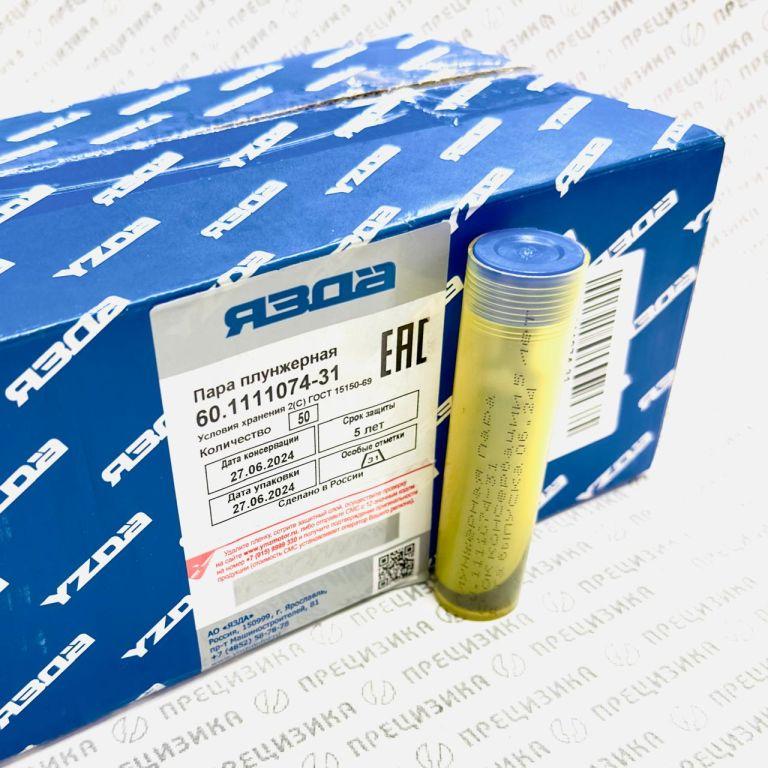

60.1111074-31 Плунжерная пара ЯЗДА
Плунжерная пара 60.1111074-31 ЯЗДА
Описание
Плунжерная пара 60.1111074-31 — прецизионный узел рядного топливного насоса высокого давления (ТНВД) с золотниковым дозированием топлива. Обеспечивает создание рабочего давления и строго дозированную цикловую подачу топлива в цилиндры дизельного двигателя в соответствии с порядком работы и нагрузочным режимом. В профессиональной среде может упоминаться как «плунжерная пара МАХ десятка» (10 мм).
Аналоги
Полные конструктивные и функциональные аналоги, взаимозаменяемые без доработок:
| Обозначение | Производитель |
|---|---|
| 60.1111074-31 (60-1111074-31, 60-31) | ЯЗДА (оригинал) |
| U5004 | Motorpal / Jihostroj, Чехия |
| Н06.1111074 (Н06-1111074) | АЗПИ, Россия |
| Я16с15-10 | АЗТН / ЯЗДА, Россия |
| U60.1111074-10 | WEIFU, Китай |
Расположение
Плунжерная пара устанавливается в корпус секции рядного ТНВД. Плунжер совершает возвратно-поступательное движение во втулке (гильзе), запрессованной в корпус насоса. Является центральным исполнительным элементом каждой насосной секции.
Модели ТНВД
Применяется в рядных топливных насосах высокого давления производства ЯЗДА и их лицензионных версиях:
| Серия | Модели ТНВД |
|---|---|
| 60 | 60.1111005-30, 60.1111005-40, 601.1111005, 604.1111005, 604.1111005-10, 605.1111005-10, 605.1111005-20, 607.1111005, 607.1111005-10, 608.1111005 |
| 80 | 80.1111005-30, 80.1111007-20, 801.1111005-11, 802.1111005-20, 803.1111005-20, 804.1111007-21, 805.1111005-30, 805.1111005-40, 805.1111007-30, 805.1111007-40, 805.1111007-50, 806.1111005-40, 806.1111005-50, 807.1111005-40, 807.1111005-50, 808.1111005, 809.1111005-20 |
| 90 | 90.1111008-20, 901.1111008-20, 902.1111008-20, 903.1111008-10, 905.1111008, 906.1111008 |
Назначение
Предназначена для нагнетания топлива под высоким давлением (до 950–1300 бар) в цилиндры дизеля через форсунки. Золотниковое дозирование обеспечивает точное регулирование цикловой подачи и момента впрыска в зависимости от частоты вращения коленчатого вала и положения рейки ТНВД.
Типоразмер и обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Обозначение по каталогу | 60.1111074-31 |
| Типоразмер | Диаметр плунжера — 10 мм |
| Тип дозирования | Золотниковое (изменение активного хода поворотом плунжера) |
| Рабочее давление | до 950–1300 бар |
| Материал | Легированная сталь, прошедшая термическую обработку и прецизионную механическую обработку (в соответствии с техническими условиями производителя) |
| Герметичность | Обеспечивается минимальным гарантированным зазором в прецизионной паре «плунжер-гильза» |
| Масса / габариты | Согласно конструкторской документации ЯЗДА |
Применимость ТНВД, двигатели, техника
Совместимые двигатели
Плунжерная пара применяется в составе ТНВД, агрегатируемых с дизельными двигателями семейства ЯМЗ:
ЯМЗ-240:
240М2, 240НМ2, НМ-1Б, 240БМ2, БМ2-1, БМ2-2, БМ2-4, 240ПМ2, 240Д, 240Г
ЯМЗ-236:
236М2, М2-1, М2-2, М2-4, М2-7, М2-15, М2-19, М2-26, М2-28, М2-29, М2-31, М2-32, М2-33, М2-35; 236A, A-1, A-4; 236Г, Г-1, Г-3, Г-4, Г-5, Г-6; 236Н-5, Н-1, НЕ, НЕ-5, НЕ-9, НЕ-16, НЕ-20, НЕ-21, НЕ2-16, HB, HД; 236Д, ДК, ДК-2, ДК-5, ДК-7, ДК-8, ДК-9; 236Б-2, Б-3, БЕ, БЕ-6, БЕ-10, БЕ-12, БЕ-13
ЯМЗ-238:
238М2, М2-2, М2-4, М2-10, М2-11, М2-30; АМ2-1, АМ2-2, АМ2-3; ВМ, Л, КМ2, КМ2-3, ИМ2, Н, Н-1, ДК-1, БК, БК-1, БК-3; НД3, НД3-1, НД4, НД4-1, НД4-4, НД5; АК, АК-2, АК-4; ГМ2, ГМ2-2, ГМ2-3; Д-2, Д-8, ДЕ-2, ДЕ-13; Б-2, Б-3, Б-5, Б-14, Б-19, Б-21, Б-22, БЕ-2
Применяемая техника
| Тип техники | Модели |
|---|---|
| Карьерная и спецтехника | БелАЗ-7522, БелАЗ-7540 (и модификации В, 01, 011, 06, 08, 09), БелАЗ-75485; КЗКТ-74286; тракторы К-701, К701-1, К-701МБ |
| Грузовые автомобили МАЗ | 5337, 53371, 54328, 54331, 5551, 54329, 630303, 53363, 5516, 5552, 63035, 631705, 64229, 6425, 533605, 630305, 630705 |
| Грузовые автомобили ЗИЛ | 452632, 541730, 541660, 630900, 640902 |
| Автобусы | ЛиАЗ-5256, Неман-5201 (с двигателем НЕ2-16) |
Правила подбора и замены
| Критерий | Рекомендация |
|---|---|
| Идентификация | Подбор осуществляется строго по каталожному номеру ТНВД и маркировке плунжерной пары. Не допускается установка пары с отличающимся диаметром плунжера или типом дозирования. |
| Состояние сопрягаемых деталей | Перед заменой необходимо проверить состояние корпуса секции ТНВД, рейки, поводка и нагнетательного клапана. Износ или повреждения сопряжений требуют их восстановления или замены. |
| Чистота | Все работы выполняются в условиях, исключающих попадание абразивных частиц. Посадочные места очищаются и промываются профильтрованным дизельным топливом. |
| Расконсервация | Плунжерная пара поставляется в консервационной смазке. Перед установкой смазка удаляется чистым дизельным топливом. Запрещается касаться прецизионных поверхностей руками или ворсистыми материалами. |
| Установка | Монтаж производится без перекосов и ударов. Запрессовка гильзы (втулки) выполняется с соблюдением усилия и соосности. Плунжер должен перемещаться во втулке свободно, под действием собственного веса при вертикальном положении. |
| Запрет разукомплектования | Плунжер и втулка составляют неразборную селективную пару; замена одного из элементов не допускается. |
| Проверка после установки | После сборки ТНВД обязательна проверка на стенде: цикловая подача, неравномерность подачи по секциям, герметичность нагнетательных клапанов и момент начала нагнетания. Регулировка в соответствии с техническими условиями на конкретную модель насоса. |
О производителе и качестве продукции
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — одно из крупнейших российских предприятий по разработке и выпуску топливной аппаратуры для дизельных двигателей. Завод производит рядные и распределительные ТНВД, форсунки, плунжерные пары, распылители и другие прецизионные узлы.
Продукция изготавливается в соответствии с конструкторской документацией и техническими условиями, с многоступенчатым контролем геометрических параметров и гидроплотности. Действующая на предприятии система менеджмента качества гарантирует стабильность характеристик и соответствие требованиям, предъявляемым к топливной аппаратуре двигателей экологических классов Евро-3 и выше. Применяемые материалы и технологические процессы обеспечивают ресурс, сопоставимый с ресурсом двигателя, при соблюдении правил эксплуатации и обслуживания.
