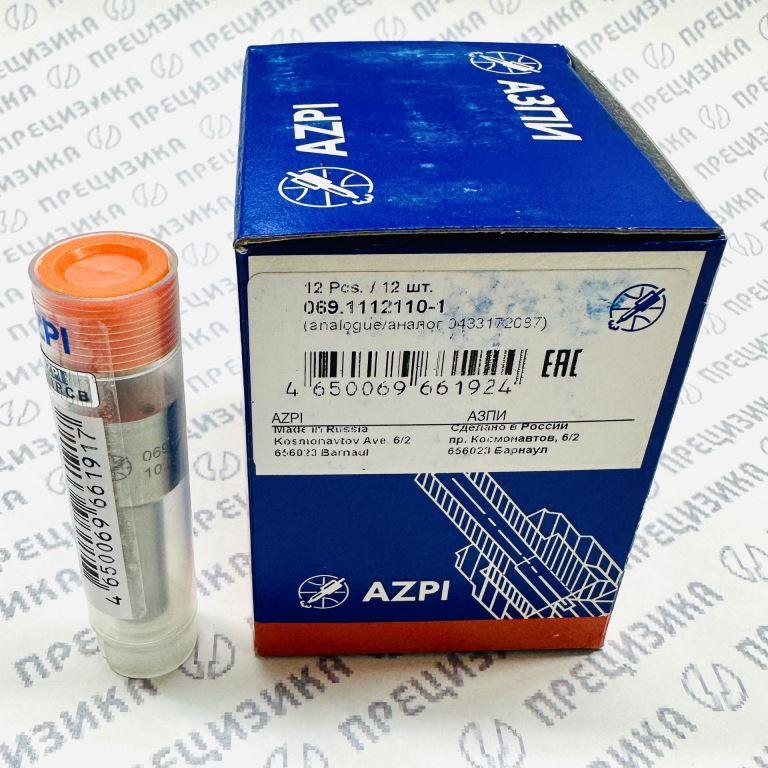

069.1112110-1 Распылитель форсунки. АЗПИ 069-1
Распылитель форсунки 069.1112110-1 (DLLA160P1780)
Артикул: 069.1112110-1
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (Россия)
1. Описание и конструктивные особенности
Распылитель 069.1112110-1 представляет собой прецизионный элемент топливной аппаратуры дизельного двигателя. Является сменной рабочей парой форсунки, обеспечивающей герметичность и дозированный впрыск топлива в камеру сгорания. Международное типовое обозначение данной детали — DLLA160P1780.
Изделие относится к закрытому типу распылителей. Конструктивно состоит из корпуса и запорной иглы, образующих высокоточное сопряжение. Герметичность обеспечивается микроскопическим зазором в прецизионной паре, что исключает подтекание топлива в закрытом состоянии и гарантирует резкое начало и окончание впрыска.
Ключевой особенностью данной модели является геометрия распыливающего узла, оптимизированная под камеры сгорания двигателей с общей головкой блока цилиндров (ГБЦ).
2. Назначение
Распылитель предназначен для установки в дизельные форсунки двигателей внутреннего сгорания экологического стандарта Евро-3. Основная функция — мелкодисперсное распыление дизельного топлива под высоким давлением для эффективного смесеобразования.
Применяется при ремонте и восстановлении топливной аппаратуры с целью:
- восстановления паспортных показателей мощности двигателя;
- снижения дымности отработавших газов;
- устранения жесткой работы двигателя;
- нормализации расхода топлива.
Изделие применяется только на дизелях, оснащенных единой (общей) головкой блока цилиндров.
3. Аналоги, кросс-номера и альтернативные обозначения
При подборе аналогов необходимо строго соблюдать соответствие конструктивных параметров. Ниже приведены основные каталожные номера, под которыми может проходить данное изделие.
| Производитель / Стандарт | Артикул / Обозначение | Примечание |
|---|---|---|
| АЗПИ (Россия) | 069.1112110-1 | Основной артикул (также встречается 69.111211) |
| ЯЗДА (Россия) | 335.1112110-140 | Функциональный аналог (кратко 335-140) |
| BOSCH (Германия) | 0 433 172 087 | Оригинальный номер по классификации Bosch |
| BOSCH (Типовое) | DLLA160P1780 | Международное обозначение типоразмера |
| Прочие | 069.1112110, 069-01, 1780 | Упрощенные и устаревшие маркировки |
Расшифровка обозначения DLLA160P1780:
- DLLA — тип конструкции (шрифтовый, с длинным носиком);
- 160 — угол конуса распыла топлива (в градусах);
- P — модификация носика;
- 1780 — код конфигурации сопловых отверстий.
4. Материал и технические характеристики
Распылитель изготовлен из высококачественной легированной стали. Рабочие поверхности подвергаются цементации, закалке и последующей прецизионной обработке для достижения высокой твердости и износостойкости.
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многодырчатый (шрифтовый) |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий | 0,22 мм |
| Угол конуса распыла | 160° |
| Эффективное проходное сечение (μf) | 0,172 – 0,186 мм² |
| Давление начала впрыска (Рвпр) | 300 – 312 кгс/см² (~29,4 – 30,6 МПа) |
| Диаметр иглы | 4,5 мм |
| Материал | Легированная сталь (цементация + закалка) |
| Твердость поверхности | HRC 60+ |
| Экологический стандарт | Евро-3 |
5. Применимость
Изделие используется в составе форсунок, устанавливаемых на дизельные двигатели ЯМЗ-656 (рядный, 6 цилиндров) и ЯМЗ-658 (V-образный, 8 цилиндров) исключительно в модификациях с общей головкой блока цилиндров.
5.1. Совместимые форсунки
| Модель форсунки | Альтернативные маркировки |
|---|---|
| 267.1112010-20 | 267-20 |
| 267.1112010-21 | 267-21 |
| 204А.1112010-50.10 | 204А-50.10 |
Предупреждение: Для форсунок, предназначенных для двигателей с индивидуальными ГБЦ (например, 51.1112010-20, 470.1112010-10), данный распылитель не применяется. Там используются распылители с иным углом распыла (как правило, 150°), и они не взаимозаменяемы.
5.2. Двигатели и техника
| Двигатели | Применяемая техника (модели и модификации) |
|---|---|
| ЯМЗ-6562.10 ЯМЗ-6563.10 (включая модификации -01...-06) | МАЗ (семейства): Автобусы: ЛиАЗ-5256, МАРЗ-4219/5266, Волжанин-5270/5285, Неман-5201/52012 Прочее: Комбайны «Палессе» (GS12, GS812), Тепловозы ТУ-10, ДГУ |
| ЯМЗ-6581.10 ЯМЗ-6582.10 (включая модификации -01...-09) | МАЗ (тяжелые): КрАЗ: 6443, 7140Н6, Н30.0Е, Н30.1Е Прочее: БелАЗ (7540, 7544, 7547), Тракторы К-744 (Р1, Р2, Р3), Комбайны GS2124, ДГУ |
6. Правила подбора и замены
При выборе и замене распылителя необходимо руководствоваться следующими правилами:
- Идентификация двигателя: Точно установите модель двигателя. Критически важно отличить модификацию с общей ГБЦ от модификации с индивидуальными ГБЦ. Ошибка приведет к несовместимости по углу распыла и нарушению работы двигателя.
- Проверка маркировки: На корпусе старого распылителя или упаковке проверьте соответствие артикулу (069.1112110-1, 335.1112110-140 или DLLA160P1780).
- Замена комплектом: Замена распылителей должна производиться, как правило, комплектом на все цилиндры для обеспечения равномерности работы двигателя.
- Регулировка: Установку распылителя на форсунку и регулировку давления начала впрыска необходимо производить только на специализированном стенде (например, ДД-2110, Moehwald, Bosch EPS).
- Чистота: Монтаж следует производить в условиях, исключающих попадание пыли и абразива в прецизионную пару.
- Момент затяжки: Соблюдайте момент затяжки гайки распылителя, рекомендованный производителем топливной аппаратуры, чтобы избежать деформации корпуса.
7. О производителе и качестве продукции
АО «Алтайский завод прецизионных изделий» (АЗПИ) — профильное российское предприятие, специализирующееся на выпуске компонентов топливной аппаратуры для дизельных двигателей.
Предприятие является одним из основных поставщиков распылителей и форсунок на конвейеры таких моторостроительных заводов, как ПАО «Автодизель» (ЯМЗ) и других производителей. Производственный процесс на заводе включает полный цикл: от металлообработки до финишной сборки и контроля.
Качество продукции АЗПИ обеспечивается использованием высокоточного оборудования и соблюдением технологической дисциплины. Распылители проходят обязательный контроль гидроплотности и производительности, что гарантирует соответствие заявленным техническим характеристикам и стабильную работу в составе дизельной топливной аппаратуры.
