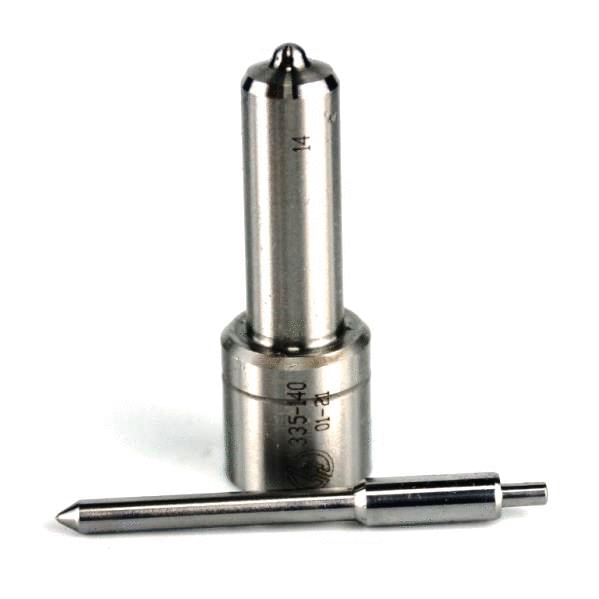

335.1112110-140 Распылитель форсунки. Прецизика 335-140
Распылитель форсунки 335.1112110-140 (ремонтный)
1. Описание и конструктивные особенности
Распылитель 335.1112110-140 (международное типовое обозначение DLLA160P1780) — прецизионный элемент топливной аппаратуры дизельного двигателя. Деталь относится к категории ремонтных (восстановленных) узлов и предназначена для использования в составе форсунок закрытого типа. Изделие обеспечивает дозированную подачу и мелкодисперсный распыл топлива в камере сгорания.
Конструктивные особенности:
- Тип конструкции: Закрытый, многодырчатый (шрифтовый). Впрыск осуществляется только при достижении порогового давления, что предотвращает подтекание топлива в цилиндр между впрысками.
- Прецизионная пара: Сопряжение «игла–корпус» выполнено с микронным зазором, что обеспечивает высокое давление впрыска и герметичность запирающего конуса.
- Геометрия факела: Наличие 7 сопловых отверстий малого диаметра (0,22 мм) формирует оптимальный топливный факел для эффективного смесеобразования.
- Угол конуса распыла: 160°. Данный параметр критически важен и соответствует геометрии камеры сгорания конкретных модификаций двигателей (с общей ГБЦ).
- Материал изготовления: Легированная сталь, прошедшая цементацию и объемную закалку. Твердость поверхности составляет не менее HRC 60, что обеспечивает износостойкость при работе с высокими давлениями.
2. Назначение
Изделие применяется при ремонте и техническом обслуживании топливной аппаратуры дизельных двигателей экологического стандарта Евро-3.
Целевое применение:
- Восстановление штатных параметров работы двигателя (мощности, приемистости).
- Устранение неисправностей, связанных с износом или закоксовкой штатных распылителей (повышенная дымность, перерасход топлива).
- Комплектация форсунок при капитальном ремонте топливной системы.
3. Аналоги, кросс-номера и альтернативные обозначения
Изделие выпускается различными производителями топливной аппаратуры и имеет несколько вариантов обозначений, зависящих от системы каталогизации.
| Производитель / Стандарт | Артикул / Обозначение | Примечание |
|---|---|---|
| ЯЗДА / ПРЕЦИЗИКА | 335.1112110-140 | Основной артикул (Ремонтный/Восстановленный) |
| АЗПИ (Россия) | 069.1112110-1 | Оригинальный артикул (взаимозаменяем) |
| BOSCH (Германия) | 0 433 172 087 | Оригинальный каталожный номер |
| BOSCH (Типовое) | DLLA160P1780 | Международное обозначение типоразмера |
| Прочие маркировки | 069.1112110, 335-140, 1780 | Упрощенные технические маркировки |
Расшифровка типового обозначения DLLA160P1780:
- DLLA — тип распылителя (шрифтовый, с длинной иглой).
- 160 — угол конуса распыла в градусах.
- P — модификация носика корпуса.
- 1780 — код, определяющий количество и размеры сопловых отверстий.
4. Материал и технические характеристики
Технические параметры изделия должны соответствовать эталонным значениям для данного типоразмера.
| Параметр | Значение |
|---|---|
| Тип | Закрытый, многодырчатый (шрифтовый) |
| Диаметр иглы | 4,5 мм |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий | 0,22 мм |
| Угол конуса распыла | 160° |
| Эффективное проходное сечение (μf) | 0,172 – 0,186 мм² |
| Давление начала впрыска (Рвпр) | 300 – 312 кгс/см² (~29,4 – 30,6 МПа) |
| Материал | Легированная сталь, цементация + закалка |
| Твердость | Не менее HRC 60 |
| Экологический стандарт | Евро-3 |
| Состояние | Ремонтный (восстановленный) |
5. Применимость
Деталь применяется исключительно в форсунках, устанавливаемых на двигатели ЯМЗ-656 и ЯМЗ-658 с общей головкой блока цилиндров (ГБЦ). Установка на двигатели с индивидуальными ГБЦ запрещена.
5.1. Таблица применимости (Форсунки, Двигатели, Техника)
| Применяемые форсунки (маркировка) | Применяемые двигатели | Примеры техники (Модели) |
|---|---|---|
| 267.1112010-20 267.1112010-21 204А.1112010-50.10 | ЯМЗ-6562.10 ЯМЗ-6563.10 (и модификации -01...-06) | Автомобили: МАЗ-5336 (А3, А5-320...), МАЗ-5340 (А3, А5), МАЗ-5432 (А3, А5), МАЗ-5440 (А3, А8), МАЗ-5551 (А2), МАЗ-6303 (А3, А5, А8), МАЗ-6312 (А5, А8), МАЗ-6422 (А5-320, А8), МАЗ-6430 (А8), МАЗ-6501 (А8) Автобусы: ЛиАЗ-5256, МАРЗ-4219/5266, Волжанин-5270/5285, Неман-5201/52012 Спецтехника: Комбайны «Палессе» GS12/GS812, Тепловозы ТУ-10, ДГУ |
| 267.1112010-20 267.1112010-21 204А.1112010-50.10 | ЯМЗ-6581.10 ЯМЗ-6582.10 (и модификации -01...-09) | Автомобили: МАЗ-5516 (А5, А8), МАЗ-6516 (А8), МАЗ-5440 (часть мод.), МАЗ-6303 (часть мод.), МАЗ-6312 (часть мод.), МАЗ-6422/6430 (А8) Автомобили КрАЗ: КрАЗ-6443, КрАЗ-7140Н6, КрАЗ Н30.0Е/Н30.1Е Спецтехника: БелАЗ-7540/7544/7547 (часть мод.), Тракторы К-744 (Р1, Р2, Р3), Комбайны GS2124, ДГУ |
Примечание: Список техники не является исчерпывающим, так как данные двигатели могли устанавливаться на различные шасси по заказу.
6. Правила подбора и замены
При подборе и замене распылителя необходимо строго руководствоваться следующими правилами:
- Идентификация по номеру: Убедитесь, что маркировка на корпусе старой детали или в каталоге запасных частей соответствует одному из кросс-номеров: 335.1112110-140, 069.1112110-1 или DLLA160P1780.
- Проверка геометрии: Критическим параметром является угол распыла 160°. Установка распылителя с углом 150° (например, от модификаций с индивидуальными ГБЦ) приведет к попаданию топлива на стенки гильзы, смыву масляной пленки, перегреву и прогару поршневой группы.
- Диагностика перед установкой: Перед монтажом нового распылителя необходимо проверить состояние форсунки (корпуса) на предмет износа посадочных мест и проходимости каналов.
- Регулировка давления: После установки распылителя обязательна регулировка давления начала впрыска на стенде (для форсунок данной серии, как правило, около 300–312 кгс/см²) и проверка качества распыла (туманообразное, ровный факел, отсутствие струй).
- Момент затяжки: Монтаж распылителя на форсунку и форсунки на двигатель производить только динамометрическим ключом с усилием, указанным в технической документации на двигатель, во избежание деформации прецизионной пары.
7. О производителе и качестве продукции
Производитель: ООО ПКФ «Прецизика» (Россия).
Бренд: ПРЕЦИЗИКА.
Компания специализируется на выпуске и восстановлении прецизионных деталей топливной аппаратуры дизельных двигателей. Артикул 335.1112110-140 относится к категории восстановленных (ремонтных) распылителей. Процесс восстановления включает в себя дефектацию, замену или ремонт иглы и корпуса, притирку запирающих конусов, гидротест и проверку пропускной способности.
Продукция предназначена для обеспечения потребностей рынка в ремонте по экономически обоснованной стоимости. Применение ремонтных технологий подразумевает соответствие изделия заявленным геометрическим и гидравлическим параметрам эталонного образца, что необходимо для корректной работы топливной системы. Качество продукции контролируется на специализированных стендах в соответствии с ТУ производителя.
