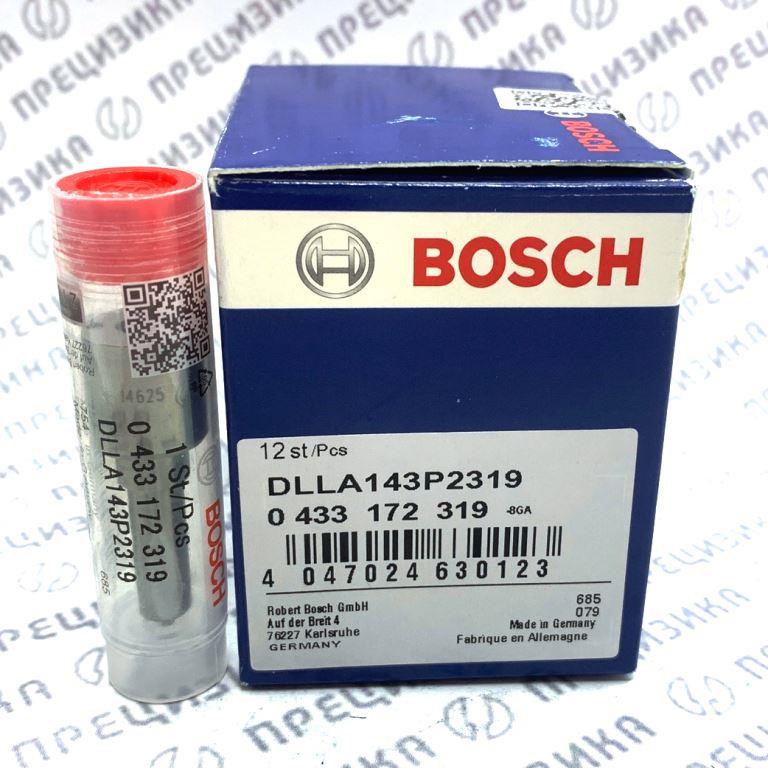

DLLA143P2319 Распылитель форсунки Bosch копия
Распылитель DLLA143P2319 (артикул 0 433 172 319)
Бренд: BOSCH
Производитель: Robert Bosch GmbH (Китай)
Описание и конструктивные особенности
Распылитель DLLA143P2319 представляет собой сменный прецизионный узел топливной форсунки системы Common Rail. Конструкция имеет дырчатый тип с удлинённым корпусом и креплением штифтовым способом по одному каналу подвода топлива. Расшифровка индекса DLLA согласно стандарту Bosch:
- D – Duese (распылитель);
- L – Loch (дырчатый тип);
- L – Lange (удлинённый корпус);
- A – крепление в корпусе форсунки штифтом, с одним топливным каналом;
- P – типоразмер, обозначающий диаметр направляющей части иглы 4 мм.
Корпус и игла распылителя изготовлены из высоколегированной стали. Прецизионная обработка и селективная сборка обеспечивают микронный зазор в паре «игла–корпус», что гарантирует точность дозирования и герметичность запирания. Сопловые отверстия выполнены электроэрозионным методом для получения стабильной геометрии и формы факела.
Назначение
Изделие предназначено для мелкодисперсного распыления дизельного топлива в камере сгорания в строго заданный момент под высоким давлением. Обеспечивает корректное смесеобразование, полное сгорание топливной смеси, восстановление мощностных характеристик и снижение токсичности отработавших газов в соответствии с нормативами Евро-4 и Евро-5. Применяется при ремонте и восстановлении форсунок Bosch серии CRIN2.
Типоразмер и обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Дырчатый, DLLA |
| Типоразмер (диаметр иглы) | P (4 мм) |
| Артикул Bosch | 0 433 172 319 |
| Обозначение типоразмера | DLLA143P2319 |
| Количество сопловых отверстий | 4 |
| Диаметр сопловых отверстий | 0,36 мм |
| Угол конуса распыла | 143° |
| Тип корпуса форсунки | CRIN2-16-BL |
| Рабочее давление системы | до 1800 бар (пиковое) |
| Материал корпуса и иглы | Легированная сталь, азотированная поверхность |
| Твёрдость рабочих поверхностей | не менее 58 HRC |
| Зазор в прецизионной паре | 0,002–0,003 мм |
Применимость
Совместимые модели форсунок Bosch
| Артикул форсунки Bosch | OEM-номер (аналог) |
|---|---|
| 0 445 120 329 | 5267035 |
| 0 445 120 383 | 5317323 |
Применяемые двигатели
| Серия двигателя | Модели (индексы) |
|---|---|
| Cummins ISBe | 4ISBe185, 6ISBe210, 6ISBe225, 6ISBe245, 6ISBe250, 6ISBe260, 6ISBe275, 6ISBe285, 6ISBe300 |
| Cummins ISDe | 4ISDe185, 4ISDe205, 6ISDe210, 6ISDe225, 6ISDe245, 6ISDe250, 6ISDe260, 6ISDe285 |
| Cummins ISB / QSB | ISB 6.7, QSB 6.7, ISDE4.5 / QSB4.5 |
Устанавливаемая техника (список не является исчерпывающим)
| Категория | Производитель | Модели |
|---|---|---|
| Грузовые автомобили | КамАЗ | 4308, 43253, 43255, 5308, 53605, 5410, 5511, 65115, 65116, 65117, 6520, 65205 |
| МАЗ | 4371W2, 5337W3, 5516W4, 5551W3 | |
| DAF | CF65, LF45, LF55 | |
| IVECO | EuroCargo Tector | |
| Foton | Auman BJ51 | |
| Avia | D60, D75, D80, D85, D90, D100, D110, D120 | |
| Автобусы | ПАЗ | 3203, 3204, 3206, 3237 |
| ЛиАЗ | 5256.53 | |
| НЕФАЗ | 5299 | |
| КАвЗ | 4235, 4238, 4308 | |
| Higer | KLQ6826Q, KLQ6891GA, KLQ6928Q, KLQ6109GL, KLQ6119TQ | |
| Yutong | ZK6118HGA, ZK6129H, ZK6737D, ZK6852HG, ZK6899HA | |
| Golden Dragon | KLQ6109GL, KLQ6119TQ, KLQ6826Q, KLQ6891GA, KLQ6928Q | |
| Zhongtong | LCK6105GM, LCK6898H, LCK6935H | |
| Solbus | Solcity SWN11 | |
| Спецтехника | XCMG | XE200D, другие модели с двигателями Cummins серий ISB/ISDe |
Правила подбора и замены
Подбор осуществляется строго по маркировке ремонтируемой форсунки или типоразмеру оригинального распылителя. Перед заменой необходимо сверить артикул форсунки (например, 0 445 120 329 или 0 445 120 383) и OEM-номер двигателя. Допускается применение качественных аналогов при условии полного совпадения гидравлических и геометрических характеристик.
Замена распылителя должна выполняться квалифицированным персоналом в условиях, соответствующих классу чистоты не ниже ISO 14644-1 Class 8.
- Демонтаж и монтаж проводятся с обязательной заменой уплотнительных колец и медной шайбы под форсунку.
- Затяжка гайки распылителя осуществляется динамометрическим ключом с моментом, предписанным изготовителем (ориентировочно 50–60 Н·м для данного типа корпуса, точное значение уточняется по сервисной документации на конкретную форсунку).
- После сборки форсунка в обязательном порядке проверяется и настраивается на диагностическом стенде (гидроплотность, давление впрыска, количество и равномерность подачи топлива, обратная утечка).
- Игла и седло нового распылителя перед установкой смачиваются чистым калибровочным маслом или дизельным топливом. Расконсервация и монтаж «насухую» не допускаются.
О производителе и качестве продукции
Robert Bosch GmbH — один из ведущих мировых производителей компонентов топливной аппаратуры. Производственный комплекс в Китае функционирует в рамках единой глобальной системы менеджмента качества концерна. Продукция проходит многоступенчатый контроль на соответствие международным отраслевым стандартам ISO/TS 16949. Применяемые материалы, точность обработки и соблюдение технологических регламентов гарантируют соответствие эксплуатационных характеристик оригинальным параметрам.
Аналоги и кросс-номера
| Источник / Производитель | Артикул |
|---|---|
| Bosch (оригинал) | 0 433 172 319 |
| Типоразмер | DLLA143P2319 |
| Форсунки в сборе (оригинальные номера) | 0 445 120 329, 0 445 120 383, 5267035, 5317323, 11030010 |
| Аналоги распылителя (сторонние изготовители) | A-02-162-00-00-00, 11-277, FIB1335SN, FZB3291MT, FZB3291SN, LWDLLA143P2319, MR DLLA143P2319, RU DLLA143P2319 |
Важно: артикулы 5267035, 5317323, 11030010 являются номерами форсунок в сборе либо их OEM-аналогами, и не обозначают распылитель как отдельную деталь. При заказе необходимо точно идентифицировать требуемый компонент.
Теги: распылитель 0433172319, распылитель DLLA143P2319, распылитель форсунки 0445120329, распылитель форсунки 0445120383, распылитель 5267035, распылитель 5317323, распылитель A-02-162-00-00-00, распылитель FIB1335SN, распылитель FZB3291MT, распылитель FZB3291SN, распылитель форсунки CRIN2-16-BL, распылитель Cummins ISBe, распылитель Cummins ISDe, распылитель ISB 6.7, распылитель QSB 6.7, распылитель КамАЗ, распылитель МАЗ, распылитель ПАЗ, распылитель DAF, распылитель IVECO, распылитель XCMG.
