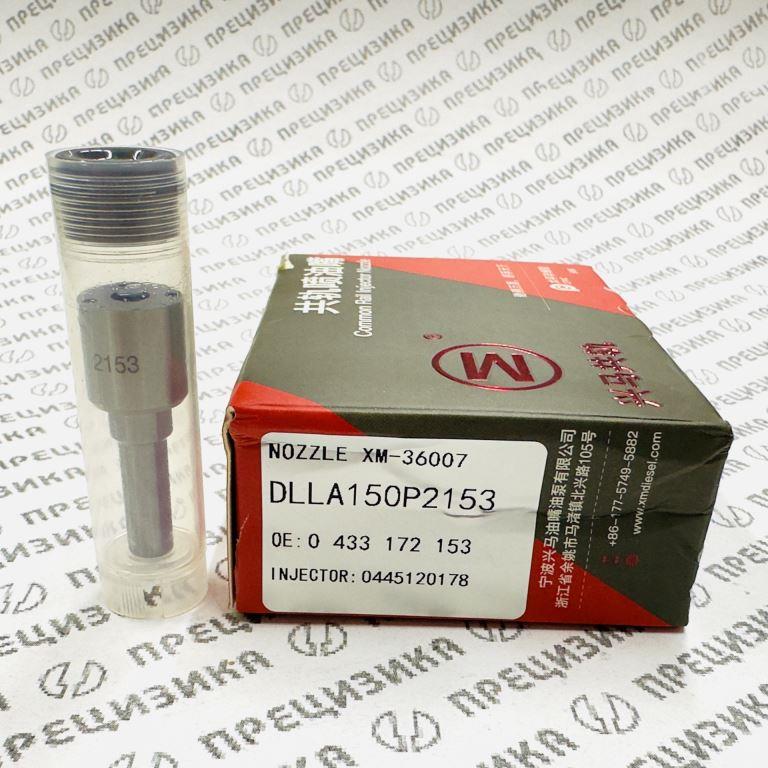

DLLA150P2153 Распылитель форсунки XingMa
Распылитель 0433172153 DLLA150P2153 — описание товара
Артикул: DLLA150P2153
Бренд: XingMa
Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA150P2153 (оригинальный номер Bosch 0 433 172 153 / 0433172153) — сменный прецизионный элемент топливной форсунки аккумуляторной системы Common Rail. Деталь предназначена для установки в корпус форсунки вместо изношенного распылителя при ремонте и восстановлении топливной аппаратуры дизельных двигателей.
Конструктивно распылитель представляет собой сопловую насадку с иглой. Корпус и игла образуют прецизионную пару трения с малым зазором, что обеспечивает герметичность и точное дозирование топлива при высоком давлении.
Основные конструктивные параметры:
| Параметр | Значение |
|---|---|
| Количество распыливающих отверстий | 8 |
| Диаметр распыливающих отверстий | 0,15 мм |
| Угол конуса распыла | 150° |
| Тип пары трения | корпус — игла, зазор 2–4 мкм |
| Материал корпуса и иглы | высоколегированная инструментальная сталь |
| Поверхностная обработка | термическая обработка, азотирование |
| Максимальное давление впрыска | до 1800 бар |
Расположение отверстий и угол распыла рассчитаны на смесеобразование в камере сгорания двигателей ЯМЗ-530. Распылитель поставляется в собранном виде, без уплотнительных шайб и прочих монтажных элементов.
2. Назначение
Распылитель DLLA150P2153 применяется при ремонте дизельных форсунок Common Rail, устанавливаемых на двигатели семейства ЯМЗ-530 экологического класса Евро-4, а также на отдельные модификации Евро-5.
Деталь выполняет следующие функции:
- дозированная подача топлива в камеру сгорания;
- мелкодисперсное распыление топлива под высоким давлением;
- формирование факела впрыска с углом 150°;
- обеспечение равномерности цикловой подачи по цилиндрам.
Распылитель используется как сменный элемент при ремонте форсунки без замены всей форсунки в сборе.
3. Аналоги, типоразмер, обозначение, материал и технические характеристики
3.1. Обозначение и альтернативные номера
| Параметр | Значение |
|---|---|
| Основной артикул Bosch | 0 433 172 153 |
| Артикул без пробелов | 0433172153 |
| Обозначение по Bosch | DLLA150P2153 |
| Варианты записи | DLLA 150 P 2153; DLLA 150P 2153; DLLA150P2153 |
| Альтернативные номера распылителя | DLLA150P2153 BAT; GPDLLA150P2153; LWDLLA150P2153; Repard 11-215; RU DLLA 150 P 2153; RUDLLA150P2153; SHDLLA150P2153; XMDLLA150P2153; А-02-158-00-00-00 |
Ориентировочная расшифровка обозначения DLLA150P2153:
| Символ | Значение |
|---|---|
| D | дизельный распылитель |
| L | длинный корпус |
| L | коническое уплотнение |
| A | модификация |
| 150 | угол конуса распыла, градусы |
| P | серия / исполнение |
| 2153 | порядковый номер |
3.2. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | распылитель форсунки Common Rail |
| Количество отверстий | 8 |
| Диаметр отверстий | 0,15 мм |
| Угол конуса распыла | 150° |
| Максимальное давление впрыска | 1800 бар |
| Рабочая температура | от −40 °C до +120 °C |
| Кратковременная температура | до +150 °C |
| Совместимое топливо | дизельное топливо экологического класса не ниже К5 |
| Ориентировочный ресурс | не менее 150 000 км пробега при соблюдении условий эксплуатации |
4. Применимость
4.1. Форсунки
Распылитель DLLA150P2153 устанавливается в следующие форсунки:
| Производитель / поставщик | Артикул форсунки |
|---|---|
| Bosch | 0 445 120 178 / 0445120178 |
| АЗПИ | А-04-022-00-00-00; А-04-022-00-00-02; А04022000000; А04022000002 |
| ЯМЗ | 5340.1112010; 5340.1112010-01; 5340.1112010-20; 53401112010; 5340111201001; 5340111201020 |
| Прочие аналоги | AM.5340.1112010; FIB1386LZ; LT-Q9005; LTQ9005 |
4.2. Двигатели
Распылитель применяется на дизельных двигателях семейства ЯМЗ-530:
| Тип | Модели |
|---|---|
| 4-цилиндровые, 4,4 л | ЯМЗ-534; ЯМЗ-5340; ЯМЗ-53402; ЯМЗ-5341; ЯМЗ-5341-10; ЯМЗ-5342; ЯМЗ-5343; ЯМЗ-5344; ЯМЗ-5344-10; ЯМЗ-53442; ЯМЗ-53443 |
| 6-цилиндровые, 6,7 л | ЯМЗ-536; ЯМЗ-536-10; ЯМЗ-536-40; ЯМЗ-536-100; ЯМЗ-5361; ЯМЗ-5362; ЯМЗ-5363; ЯМЗ-5364 |
4.3. Техника
Двигатели ЯМЗ-534/536 устанавливаются на следующие группы транспортных средств и спецтехники:
| Производитель техники | Модели / семейства |
|---|---|
| ГАЗ | ГАЗ-3308 «Садко»; ГАЗ-33086 «Земляк»; ГАЗ-33088 «Садко»; ГАЗ-330811 «Вепрь»; ГАЗ-3309; ГАЗ-33090; ГАЗ-33091; ГАЗ-33092; ГАЗ-33094; ГАЗ-33096; ГАЗ-33098; ГАЗ-3309а; ГАЗ-3344; ГАЗ Валдай; ГАЗон NEXT; Садко NEXT |
| МАЗ | МАЗ-4370; МАЗ-4371 «Зубр»; МАЗ-4570; МАЗ-5340; МАЗ-5363; МАЗ-5440; МАЗ-5550 |
| Урал | Урал NEXT; Урал-63705; УРАЛ-32552; УРАЛ-32552-5013-73; УРАЛ-32552-5020-73; УРАЛ-3255-5013-73; УРАЛ-4320-5111-73; УРАЛ-4320-5911-72; УРАЛ-4320-5911-74; УРАЛ-44202-5311-74; УРАЛ-55571-5121-74 |
| ПАЗ | ПАЗ-3204; ПАЗ-320402; ПАЗ-320412; ПАЗ-3205; ПАЗ-32053; ПАЗ-3237; ПАЗ-4234; ПАЗ Вектор 8.8; ПАЗ Вектор Next |
| ЛиАЗ | ЛиАЗ-4292; ЛиАЗ-5256; ЛиАЗ-5292; ЛиАЗ-5293; ЛиАЗ-6212; ЛиАЗ-6213 |
| КАвЗ | КАвЗ-3976; КАвЗ-4235; КАвЗ-4238 «Аврора»; КАвЗ-4270; КАВЗ-4235-62; КАВЗ-4235-65; КАВЗ-4238-81; КАВЗ-4238-B1; КАВЗ-4270-70; КАВЗ-4270-80 |
| Спецтехника и прочая техника | ВПК Волк; ВПК Тигр; СПМ-2; СПМ-3 «Медведь»; ТВЭКС ЕК-14; ТВЭКС ЕК-20; Ростсельмаш (комбайны); САЗ-35071; САЗ-35072-10; КАМАЗ (отдельные модели) |
Приведённый перечень не является исчерпывающим. Перед заказом необходимо сверять номер форсунки и модель двигателя.
5. Правила подбора и замены
При подборе распылителя необходимо учитывать:
- маркировку корпуса форсунки;
- каталожный номер форсунки, а не только номер двигателя;
- экологический класс двигателя;
- поколение форсунки (старый или новый образец).
Форсунки 5340.1112010-01 и 5340.1112010-20 относятся к новому образцу. Их не допускается смешивать на одном двигателе с форсунками старого образца. Замену распылителей на таких форсунках следует выполнять комплектом на все цилиндры.
Замена распылителя производится в условиях специализированной мастерской. Порядок работ:
- Разборка форсунки.
- Дефектовка всех элементов.
- Очистка посадочных мест.
- Установка нового распылителя.
- Сборка с соблюдением моментов затяжки.
- Проверка на стенде: давление открытия, герметичность, равномерность распыла.
После установки рекомендуется заменить уплотнительные элементы. Распылитель поставляется без смазки; перед монтажом допускается использование чистой калибровочной жидкости или дизельного топлива.
6. О производителе и качестве продукции
Распылитель поставляется под торговой маркой XingMa. Производитель — NingBo XingMa Fuel Injection Co., Ltd. (Китай). Компания специализируется на выпуске элементов дизельной топливной аппаратуры для вторичного рынка: распылителей, плунжерных пар, клапанов, ремонтных комплектов.
Продукция XingMa позиционируется как замена оригинальным деталям Bosch и других производителей. Геометрические параметры и гидравлические характеристики заявляются производителем как соответствующие оригинальным допускам. При этом распылитель XingMa не является оригинальной деталью Bosch.
Перед установкой рекомендуется стендовая проверка форсунки с установленным распылителем. Это позволяет подтвердить герметичность, равномерность подачи и соответствие рабочим параметрам конкретного двигателя.
