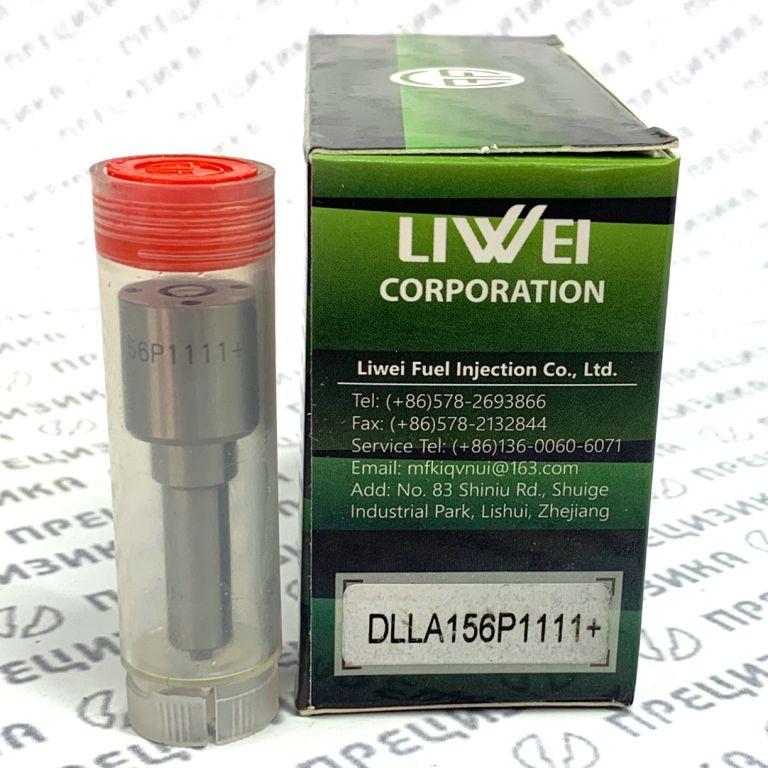

DLLA156P1111 Распылитель форсунки Liwei
Распылитель форсунки 0 433 171 718 (DLLA156P1111)
Артикул: DLLA156P1111 | Бренд: LIWEI | Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Верификация и корректировка данных:
- Угол распыла: 156° (число 156 в коде DLLA156P1111 обозначает угол распыла).
- Тип конструкции: многодырчатый распылитель с глухим коническим носком («карандашного» типа) и гидроуправляемой иглой (не штифтовый).
- Диаметр сопловых отверстий: ~0,165 мм (число 156 в маркировке Bosch для данного типа распылителей нормирует угол, а не диаметр).
1. Описание и конструктивные особенности
Распылитель DLLA156P1111 представляет собой прецизионный сменный элемент электрогидравлической форсунки. Деталь отвечает за финальную фазу впрыска — дозирование и мелкодисперсное распыление топлива под высоким давлением в камере сгорания.
Расшифровка маркировки по стандарту Bosch
- DLL — корпус распылителя с осевым подводом топлива к игле, большой вылет носка.
- A — конструктивное исполнение посадочного места (тип корпуса).
- 156 — номинальный угол конуса факела распыла (156°).
- P — удлиненный носок распылителя «карандашного» типа (длина ~4 мм), без отверстия в колпаке.
- 1111 — код конструктивного исполнения, определяющий гидроплотность, схему расположения и размер сопловых отверстий.
Конструктивные особенности
- Тип: Многодырчатый распылитель с глухим коническим носком (не штифтовый).
- Количество сопловых отверстий: 6 ед.
- Диаметр сопловых отверстий: ~0.165 мм.
- Угол распыла: 156°.
- Материал корпуса и иглы: Высоколегированная быстрорежущая сталь с поверхностным азотированием для работы при давлениях свыше 1600 бар.
2. Назначение
Деталь предназначена для использования в качестве сменного элемента при ремонте и восстановлении дизельных форсунок аккумуляторной системы питания Common Rail. Применение нового распылителя направлено на восстановление параметров топливоподачи до заводских значений, включая гидроплотность, подвижность иглы и форму факела распыла.
3. Аналоги, типоразмер и технические характеристики
Типоразмер и обозначение
- Типоразмер: DLLA156P1111.
- Серия форсунок: Bosch CRI 1 / CRI 2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Многодырчатый, с глухим коническим носком |
| Количество отверстий | 6 |
| Номинальный угол распыла | 156° |
| Диаметр сопловых отверстий | ~0.165 мм (прецизионный допуск) |
| Материал | Высоколегированная сталь с азотированием |
| Серия форсунки | CRI 1 / CRI 2 |
| Максимальное рабочее давление | Свыше 1600 бар |
Оригинальные и альтернативные каталожные номера
| Производитель / Каталог | Артикул (Кросс-номер) |
|---|---|
| Bosch (оригинал) | 0 433 171 718, DLLA156P1111 |
| Mercedes-Benz | A 612 078 00 23, 6120780023 |
| Аналоги (упаковщики) | PDLLA156P1111, DLLA156P1111+ |
4. Применимость
Данный распылитель используется в форсунках Bosch, устанавливаемых на дизельные двигатели концернов Daimler AG (Mercedes-Benz) и Stellantis (Jeep/Chrysler).
Совместимые форсунки
| Производитель | Артикулы форсунок |
|---|---|
| Bosch | 0 445 110 097, 0 445 110 098, 0 445 110 103, 0 445 110 104, 0 445 110 203, 0 445 110 204, 0 445 110 207, 0 445 110 208 |
| Mercedes-Benz | A 612 070 00 87, A 612 070 05 87 |
| Jeep / Chrysler | 05080300AA, 05137254AA, 05137254AB |
Применяемые двигатели
| Модель двигателя | Конфигурация | Рабочий объем |
|---|---|---|
| Mercedes-Benz OM611 | Рядный, 4-цилиндровый | 2.2 L CDI |
| Mercedes-Benz OM612 | Рядный, 5-цилиндровый | 2.7 L CDI |
| Mercedes-Benz OM612.987 | Рядный, 5-цилиндровый | 2.7 L CDI |
| Jeep ENF | Рядный, 5-цилиндровый | 2.7 L CRD |
Перечень техники
| Марка и модель | Поколение / Кузов | Модификации |
|---|---|---|
| Mercedes-Benz Sprinter | W901-W905 | 208 CDI, 211 CDI, 213 CDI, 216 CDI, 308 CDI — 616 CDI |
| Mercedes-Benz C-Class | W203 | C 270 CDI |
| Mercedes-Benz E-Class | W210 / W211 | E 270 CDI |
| Mercedes-Benz ML-Class | W163 | ML 270 CDI |
| Mercedes-Benz G-Class | W463 | G 270 CDI, G 270 CDI Worker |
| Mercedes-Benz Vito / Viano | W639 | 2.2 CDI, 2.7 CDI |
| Jeep Grand Cherokee | WJ / WG | 2.7 CRD (2001-2005) |
5. Правила подбора и замены
Подбор распылителя осуществляется строго по каталожному номеру оригинальной форсунки, маркировке на корпусе распылителя или VIN-коду транспортного средства. При подборе необходимо сверять номер артикула форсунки, так как один и тот же типоразмер распылителя (DLLA156P1111) используется в разных модификациях форсунок.
Замена распылителя относится к стендовым работам. Прямая замена детали без последующей регулировки на специализированном стенде (например, Bosch EPS) не допускается по следующим причинам:
- Расхождение цикловой подачи относительно заданной прошивки ЭБУ.
- Несоответствие величины обратного слива (гидроплотности).
- Риск некорректной работы, жесткого сгорания и повреждения поршневой группы.
Обязательными операциями при замене являются: дефектовка корпуса форсунки, ультразвуковая очистка, замена уплотнительных колец и шайб, сборка с требуемым моментом затяжки, проверка давления открытия и настройка предвпрыска (IMA-код).
6. О производителе и качестве продукции
Производителем изделия является компания Liwei Fuel Injection Co., Ltd. (Китай). Предприятие специализируется на выпуске компонентов для дизельной топливной аппаратуры, включая распылители, клапаны и ремонтные комплекты. Продукция LIWEI позиционируется как сопоставимый аналог (послепродажное обслуживание) для замены оригинальных компонентов.
Контроль качества осуществляется на этапах микрошлифовки прецизионных пар и проверки гидроплотности. При соблюдении технологии ремонта и профессиональной регулировке на стенде применение распылителей LIWEI позволяет восстановить эксплуатационные характеристики форсунок до уровня, предусмотренного техническими требованиями. Производитель не является поставщиком оригинального конвейерного оборудования Bosch, но продукция ориентирована на соответствие их геометрическим и гидравлическим допускам.
