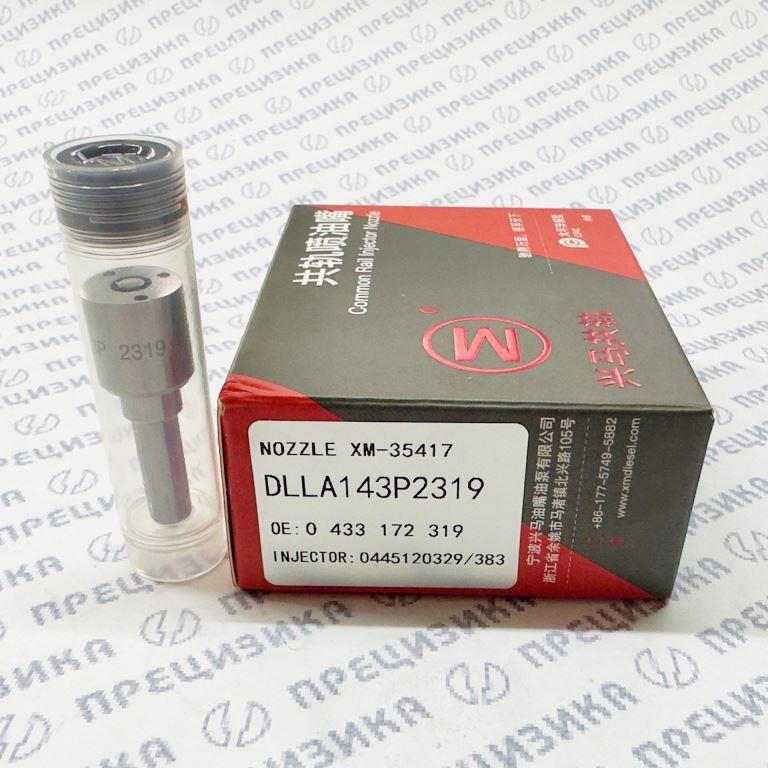

DLLA143P2319 Распылитель форсунки XingMa
Распылитель DLLA143P2319 (арт. 0433172319)
Бренд: XingMa
Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA143P2319 представляет собой прецизионный сменный элемент электрогидравлической форсунки аккумуляторной топливной системы Common Rail. Конструкция расшифровывается по международному стандарту обозначений DLLA:
- D (Duese) — распылитель;
- L (Loch) — дырчатый тип распылителя (многоструйный);
- L (Lange) — удлинённый корпус;
- A — способ фиксации в корпусе форсунки: штифтовой крепёж с одним каналом подвода топлива;
- P — типоразмер, указывающий на диаметр направляющей части иглы 4 мм.
Корпус распылителя и игла изготовлены из легированной инструментальной стали, прошедшей термическую обработку для обеспечения высокой износостойкости и стабильности гидравлических зазоров. Прецизионная обработка сопловых отверстий формирует заданные параметры факела распыливания.
2. Назначение
Изделие предназначено для точного дозирования и мелкодисперсного распыления дизельного топлива в камере сгорания двигателя. Функциональное назначение:
- восстановление параметров топливоподачи изношенной или неисправной форсунки;
- обеспечение равномерного смесеобразования во всём диапазоне рабочих режимов;
- достижение полноты сгорания, соответствующей экологическим нормам Евро‑4 и Евро‑5;
- возврат мощностных, экономических и экологических показателей двигателя к номинальным значениям после ремонта форсунки.
3. Типоразмер, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер распылителя | DLLA143P2319 |
| Артикул (Bosch) | 0 433 172 319 / 0433172319 |
| Тип распылителя | CR Nozzle DLLA (дырчатый, удлинённый) |
| Диаметр направляющей иглы (индекс P) | 4 мм |
| Количество сопловых отверстий | 4 |
| Диаметр сопловых отверстий, мм | 0,36 |
| Угол конуса распыла, ° | 143 |
| Совместимый тип корпуса форсунки | CRIN2‑16‑BL |
| Материал корпуса и иглы | Легированная инструментальная сталь с упрочняющей термообработкой |
Таблица кросс‑номеров и аналогов распылителя
| Тип обозначения | Номер / артикул |
|---|---|
| Основной артикул | DLLA143P2319, 0433172319, 0 433 172 319 |
| Альтернативные номера распылителя (аналоги) | 11‑277, FIB1335SN, FZB3291MT, FZB3291SN, LWDLLA143P2319, MR DLLA143P2319, RU DLLA143P2319 |
| Номера форсунок в сборе (для идентификации совместимости) | 0 445 120 329, 0 445 120 383, 5267035, 5317323, 11030010, C5267037, A‑02‑162‑00‑00‑00 |
4. Применимость
Совместимые модели форсунок
| Производитель | Артикул форсунки | Альтернативные / OEM-номера |
|---|---|---|
| Bosch | 0 445 120 329 (0445120329) | 5267035, 5317323, 11030010, C5267037 |
| Bosch | 0 445 120 383 (0445120383) |
Совместимые двигатели
| Производитель | Серия | Модели / модификации |
|---|---|---|
| Cummins | ISBe (4‑цилиндровые) | 4ISBe185 |
| Cummins | ISBe (6‑цилиндровые) | 6ISBe210, 6ISBe225, 6ISBe245, 6ISBe250, 6ISBe260, 6ISBe275, 6ISBe285, 6ISBe300 |
| Cummins | ISDe (4‑цилиндровые) | 4ISDe185, 4ISDe205 |
| Cummins | ISDe (6‑цилиндровые) | 6ISDe210, 6ISDe225, 6ISDe245, 6ISDe250, 6ISDe260, 6ISDe285 |
| Cummins | ISB / QSB | ISB 6.7, QSB 6.7, ISDE4.5 / QSB 4.5 |
Совместимая техника (носители указанных двигателей)
| Категория | Марка / Модель |
|---|---|
| Грузовые автомобили | |
| КамАЗ | 4308, 43253, 43255, 5308, 53605, 5410, 5511, 65115, 65116, 65117, 6520, 65205 |
| МАЗ | 4371W2, 5337W3, 5516W4, 5551W3 |
| DAF | CF65, LF45, LF55 |
| IVECO | EuroCargo Tector |
| Foton | Auman BJ51 |
| Avia | D60, D75, D80, D85, D90, D100, D110, D120 |
| Автобусы | |
| ПАЗ | 3203, 3204 (320402‑03, 320402‑0310, 320412‑03), 3206, 3237 |
| ЛиАЗ | 5256.53 (включая модификацию 5256.53‑01) |
| НЕФАЗ | 5299 |
| КАвЗ | 4235 (4235‑32), 4238, 4308 |
| Higer / Golden Dragon | KLQ6826Q, KLQ6885Q, KLQ6891GA, KLQ6928Q, KLQ6109GL, KLQ6119TQ |
| Yutong | ZK6737D, ZK6852HG, ZK6899HA, ZK6118HGA, ZK6129H |
| Zhongtong | LCK6105GM, LCK6898H, LCK6935H |
| Solbus | Solcity SWN11 |
| Спецтехника | |
| XCMG | XE200D (экскаватор), другая дорожно-строительная и коммунальная техника с двигателями Cummins ISB / ISDe |
5. Правила подбора и замены
- Подбор распылителя осуществляется строго по маркировке, нанесённой на корпусе оригинального распылителя или на корпусе форсунки. Обязательна сверка артикула 0 433 172 319 или типоразмера DLLA143P2319.
- Установка распылителя требует частичной разборки форсунки. Все работы должны выполняться в условиях специализированного цеха, оснащённого стендом для проверки и настройки топливной аппаратуры Common Rail (например, Bosch EPS‑X).
- Перед монтажом посадочные места и сопловые отверстия корпуса форсунки подлежат тщательной очистке. Попадание загрязнений в прецизионную пару не допускается.
- Замена распылителя всегда сопровождается установкой новых уплотнительных элементов (уплотнительные кольца, медные шайбы). Моменты затяжки резьбовых соединений должны строго соответствовать спецификации производителя форсунки.
- После сборки форсунка в обязательном порядке проходит проверку на стенде: измеряется производительность, обратный слив, герметичность, давление открытия и качество распыла. Параметры корректируются регулировочными шайбами или программно (при калибровке) для достижения эталонных значений.
- Использование распылителя без последующей стендовой настройки форсунки не допускается, так как это ведёт к нарушению топливоподачи и выходу двигателя из строя.
6. О производителе и качестве продукции
Производитель — NingBo XingMa Fuel Injection Co., Ltd. (торговая марка XingMa), Китай. Предприятие специализируется на изготовлении прецизионных компонентов топливной аппаратуры дизельных двигателей: распылителей, клапанов, плунжерных пар и ремкомплектов для систем Common Rail и рядных ТНВД.
Производственный процесс включает многоступенчатый контроль геометрических параметров, прецизионную шлифовку и термообработку. Продукция изготавливается в соответствии с техническими условиями и допусками, принятыми для деталей данного типа. Применяемые материалы и технологические режимы направлены на обеспечение стабильности гидроплотности и ресурсных характеристик распылителя. Изделия XingMa поставляются как компоненты для восстановительного ремонта и при надлежащем монтаже обеспечивают соответствие параметров отремонтированной форсунки нормативным значениям.
Тэги для поиска: распылитель 0433172319, DLLA143P2319, распылитель 319, распылитель 11-277, распылитель 11030010, распылитель 035, распылитель 5267035, распылитель 5317323, распылитель A-02-162-00-00-00, распылитель FIB1335SN, распылитель FZB3291MT, распылитель FZB3291SN, распылитель LWDLLA143P2319, распылитель MR DLLA143P2319, распылитель RU DLLA143P2319, распылитель форсунки 0445120329, распылитель форсунки 0445120383, распылитель форсунки C5267037, распылитель форсунки Cummins ISBe, ISDe, QSB, распылитель для КамАЗ, МАЗ, DAF, ПАЗ, ЛиАЗ, Yutong, Higer, XCMG, Avia.
