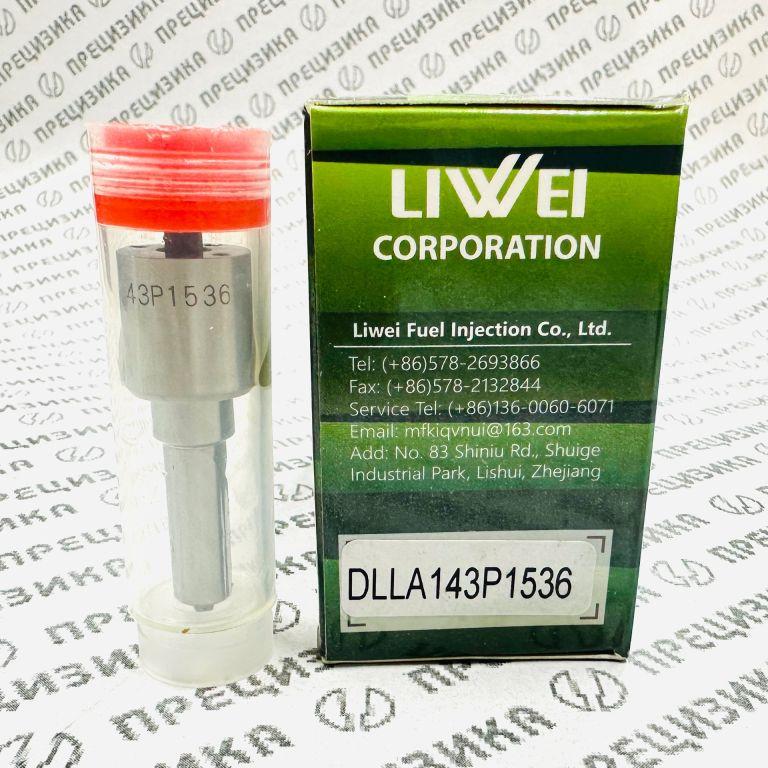

Распылитель 0433171947 DLLA143P1536

Артикул: DLLA143P1536. Бренд: LIWEI. Производитель: Zhejiang Antuo Fuel Pump and Nozzle Co., Ltd. (Китай).

1. Описание и конструктивные особенности

Распылитель DLLA143P1536 представляет собой сменный элемент дизельной форсунки типа DLLA (дырчатый распылитель с игольчатым запиранием). Деталь предназначена для установки в корпус форсунки взамен изношенного или неисправного распылителя.

Конструкция включает прецизионно обработанные корпус и запорную иглу. Сопловой наконечник содержит восемь равномерно распределённых отверстий, формирующих топливный факел. Геометрия запорного конуса и направляющей части иглы обеспечивает герметичность в закрытом состоянии и чёткую отсечку подачи топлива по завершении цикла впрыска. Распылитель поставляется в собранном виде, с установленной иглой; разборка узла перед монтажом не предусмотрена.

2. Назначение

Изделие применяется при капитальном ремонте и восстановлении дизельных форсунок аккумуляторной топливной системы Common Rail. Замена распылителя позволяет восстановить параметры впрыска до значений, установленных производителем форсунки. Эксплуатация форсунки с восстановленным распылителем допускается при условии проведения полного цикла диагностики и регулировки на специализированном стенде.

3. Типоразмер, обозначение, материал и технические характеристики

Перечень аналогов и альтернативных обозначений распылителя

4. Применимость

4.1. Форсунки

Распылитель DLLA143P1536 (0 433 171 947) устанавливается в корпуса следующих форсунок и применяется для их ремонта.

4.2. Двигатели

Перечень моделей и модификаций двигателей, на которых применяется указанный распылитель, приведён в таблице ниже. Основанием для применения является установка перечисленных в п. 4.1 форсунок в штатной комплектации двигателя.

4.3. Техника

Применимость распылителя по моделям техники приведена для случаев штатной комплектации форсунками, перечисленными в п. 4.1. Перечень является справочным и не исключает наличия других модификаций.

5. Правила подбора и замены

• Идентификация. Основным критерием подбора является соответствие типоразмера DLLA143P1536 и оригинального номера Bosch 0 433 171 947. Перед заказом необходимо сверить номер ремонтируемой форсунки с перечнем, указанным в п. 4.1.
• Условия замены. Замена распылителя должна выполняться в условиях специализированной мастерской по ремонту топливной аппаратуры. Установка нового распылителя требует обязательной дефектовки сопрягаемых деталей форсунки, очистки корпуса и последующей регулировки параметров впрыска (давление открытия, производительность, обратный слив и др.) на испытательном стенде.
• Совместимость. Распылитель является точным конструктивным аналогом оригинального распылителя Bosch. Использование с форсунками, не указанными в п. 4.1, не допускается без проверки технической возможности производителем распылителя либо специализированной организацией.
• Запрет. Не допускается самостоятельная разборка нового распылителя, а также приложение механических усилий к сопловому наконечнику и торцу иглы. Нарушение целостности защитного покрытия и геометрии детали ведёт к выходу распылителя из строя.

6. О производителе и качестве продукции

Изготовителем распылителя является компания Zhejiang Antuo Fuel Pump and Nozzle Co., Ltd. (Китай). Продукция выпускается под торговой маркой LIWEI.

Предприятие специализируется на производстве элементов топливной аппаратуры для дизельных двигателей: распылителей, плунжерных пар, клапанов и ремкомплектов форсунок. Производственные процессы организованы в соответствии с отраслевыми техническими нормами и стандартами контроля качества.

Распылитель LIWEI DLLA143P1536 изготовлен в соответствии с геометрическими и техническими параметрами, заданными спецификацией Bosch для типоразмера DLLA143P1536. Материалы и термообработка подобраны с учётом эксплуатационных нагрузок, характерных для форсунок Common Rail. Приёмосдаточные испытания каждой партии включают проверку геометрии сопловых отверстий, герметичности запорного конуса, подвижности иглы и гидравлических характеристик.

Продукция LIWEI предназначена для использования в качестве компонента для ремонта форсунок, и её эксплуатационные показатели реализуются исключительно при соблюдении технологии восстановления форсунки и последующей стендовой настройки.
