DLLA150P1606 Распылитель форсунки XingMa

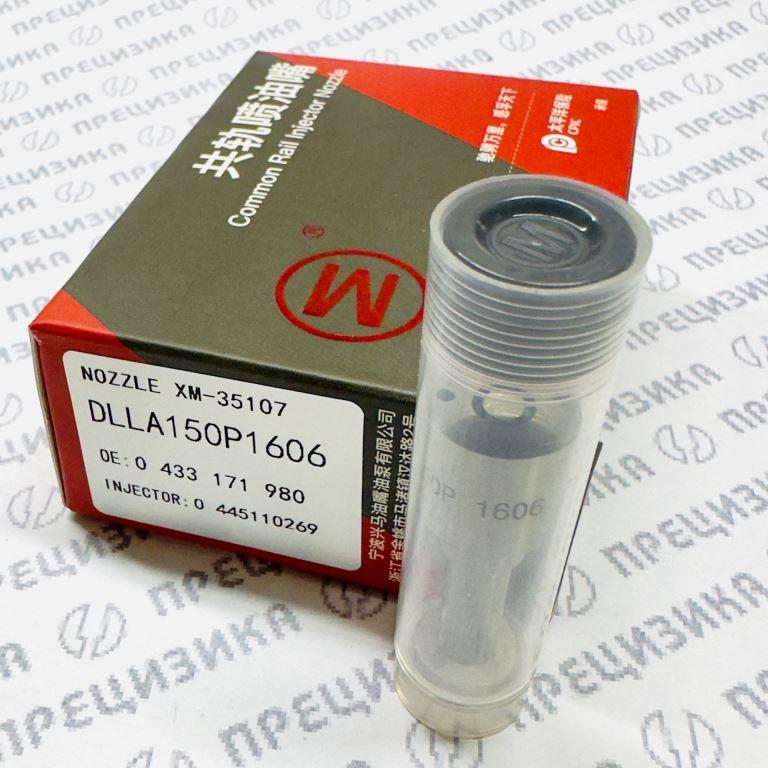

Распылитель DLLA150P1606 (0433171980) XingMa
1. Описание и конструктивные особенности
Распылитель DLLA150P1606 (код производителя 0 433 171 980 / 0433171980) — прецизионный сменный элемент сопловой части дизельной форсунки аккумуляторной топливной системы Common Rail. Изделие представляет собой корпус с глухим колпачком и запорной иглой, образующими пару сверхточной подгонки. Деталь не является форсункой в сборе, а служит сменным узлом для ремонта и восстановления характеристик впрыска.
Основные конструктивные параметры:
| Параметр | Значение |
|---|---|
| Тип распылителя | DLLA (многодырчатое сопло с глухим колпачком) |
| Количество сопловых отверстий | 6 |
| Диаметр сопловых отверстий | 0.16 мм |
| Угол конуса распыла | 150° |
| Длина корпуса (приблизительно) | 66 мм |
| Диаметр корпуса | 17 мм |
| Масса (нетто) | ~0.028 кг |
| Материал корпуса и иглы | Легированная сталь с финишной прецизионной обработкой сопрягаемых поверхностей |
Шестидырчатое исполнение с углом 150° и малым диаметром отверстий формирует мелкодисперсный факел топлива, что способствует равномерному смесеобразованию и полному сгоранию топливной смеси.
2. Назначение
Распылитель предназначен для замены изношенного или неисправного штатного распылителя в дизельных форсунках Common Rail производства Bosch. Применяется в рамках профессионального ремонта и восстановления топливной аппаратуры дизельных двигателей. Установка нового распылителя позволяет восстановить параметры впрыска до уровня, предусмотренного конструкцией форсунки, без приобретения узла в сборе.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Технические характеристики и типоразмер
| Параметр | Значение |
|---|---|
| Артикул изделия | DLLA150P1606 |
| Оригинальный код Bosch | 0 433 171 980 / 0433171980 |
| Тип по классификации Bosch | DLLA |
| Количество отверстий | 6 |
| Диаметр отверстий, мм | 0.16 |
| Угол конуса распыла, ° | 150 |
| Габаритные размеры (Д × Ø), мм | ~66 × 17 |
| Масса, кг | ~0.028 |
| Материал | Износостойкая легированная сталь, прецизионная шлифовка сопрягаемых поверхностей |
3.2. Каталожные номера, кросс-коды и аналоги
Все перечисленные обозначения соответствуют одному типоразмеру и могут использоваться для заказа и подбора.
| Тип обозначения | Значение |
|---|---|
| Оригинальный Bosch | 0433171980, 0 433 171 980, DLLA150P1606, DLLA 150 P 1606, DLLA-150P1606 |
| Bosch Service | 0 986 435 156, 0986435156, 0 986 435 238, 0986435238 |
| GM / Opel (OEM) | 96440397, 15062057F, 15 06 2057F |
| Аналог XingMa / Liwei | ALLA150P1606, LW-DLLA150P1606, DLLA150P1606N |
| Аналог Repard | 11-515 |
4. Применимость
Распылитель DLLA150P1606 устанавливается исключительно в дизельные форсунки Common Rail модификации Bosch CRI2-16.
4.1. Совместимые форсунки
| Артикул форсунки Bosch | Альтернативное написание |
|---|---|
| 0 445 110 269 | 0445110269 |
| 0 445 110 270 | 0445110270, 0445 110 270 |
4.2. Совместимые двигатели
Распылитель применяется на 2.0-литровых дизельных двигателях концерна General Motors (семейство Z20).
| Код двигателя | Рабочий объём, л |
|---|---|
| Z20S | 2.0 |
| Z20S1 | 2.0 |
| Z20DM | 2.0 |
| Z20DMH | 2.0 |
4.3. Модели техники
Перечень автомобилей, на которые устанавливались форсунки CRI2-16 с данным распылителем.
| Бренд | Модель | Поколение / Кузов | Тип кузова | Двигатель | Период выпуска |
|---|---|---|---|---|---|
| Chevrolet | Captiva | C100 / C140 | Внедорожник | Z20S, Z20S1, Z20DM, Z20DMH | 2006–2011+ |
| Chevrolet | Cruze | J300 | Седан, хетчбэк | Z20S, Z20S1, Z20DM, Z20DMH | 2009–2011 |
| Chevrolet | Epica | V250 | Седан | Z20S, Z20DM | 2006–2011 |
| Chevrolet | Lacetti | J200 | Седан, хетчбэк, универсал | Z20S, Z20S1, Z20DM | 2006–2013 |
| Chevrolet | Nubira / Optra | – | Седан, универсал | Z20S, Z20S1 | 2006–2013 |
| Daewoo | Lacetti | – | Седан, хетчбэк | Z20DM | 2006–2013 |
| Daewoo | Nubira | – | Седан, универсал | Z20S | 2006–2013 |
| Daewoo | Winstorm | – | Внедорожник | Z20S | 2006–2011 |
| Daewoo | Tosca | – | Седан | Z20DMH | 2006–2011 |
| Opel | Antara | A / L07 | Внедорожник | Z20DM, Z20DMH, Z20S, Z20S1 | 2006–2011 |
| Vauxhall | Antara | – | Внедорожник | Z20DM, Z20DMH | 2006–2011 |
| Holden | Captiva | CG | Внедорожник | Z20S1 | 03.2007–01.2011 |
| Holden | Cruze | – | Седан | Z20S1 | 2009–2011 |
5. Правила подбора и замены
Замена распылителя относится к операциям, требующим специализированного оборудования и квалифицированного персонала. При подборе и установке необходимо руководствоваться следующими положениями:
- Идентификация форсунки. Перед заказом следует точно установить номер форсунки, установленной на двигателе. Распылитель DLLA150P1606 совместим только с форсунками Bosch 0445110269 и 0445110270 (CRI2-16). Установка в форсунки иных модификаций не допускается.
- Проверка оригинального номера. Допускается использование любого каталожного номера из перечня аналогов и кросс-кодов. При возникновении сомнений необходимо сверяться с программой подбора Bosch ESI или онлайн-каталогами производителей топливной аппаратуры.
- Условия замены. Демонтаж старого и монтаж нового распылителя производятся на демонтированной форсунке в условиях чистой мастерской. Обязательна замена уплотнительной шайбы форсунки. После сборки форсунка должна быть проверена на специализированном стенде (например, Bosch EPS) с выполнением:
- регулировки давления открытия (если предусмотрено конструкцией);
- контроля герметичности по конусу и по направляющей;
- измерения производительности и обратной подачи;
- проверки качества распыла.
- Запрет на самостоятельный ремонт. Несанкционированная замена распылителя без последующей стендовой калибровки может привести к зависанию иглы, перерасходу топлива, повреждению поршневой группы двигателя и выходу из строя топливной аппаратуры высокого давления.
- Рекомендуемый межсервисный интервал. Решение о замене распылителя принимается по результатам диагностики форсунок. Как правило, необходимость замены возникает при пробеге свыше 120 000–180 000 км либо при выявлении отклонений по тест-плану диагностического стенда.
6. О производителе и качестве продукции
Бренд XingMa принадлежит компании NingBo XingMa Fuel Injection Co., Ltd. (Китай) — специализированному предприятию по разработке и производству компонентов дизельной топливной аппаратуры. Завод фокусируется на выпуске распылителей, плунжерных пар, клапанов и ремонтных комплектов для систем Common Rail и рядных ТНВД.
Продукция XingMa изготавливается на автоматизированных линиях с применением прецизионного шлифовального и электроэрозионного оборудования. Сырьём служат легированные стали, прошедшие термическую и химико-термическую обработку. Каждая партия распылителей DLLA150P1606 проходит контроль геометрических параметров, гидравлические испытания и выборочную проверку на ресурс. Изделие соответствует стандартам точности и взаимозаменяемости, принятым для компонентов топливной аппаратуры дизельных двигателей.
