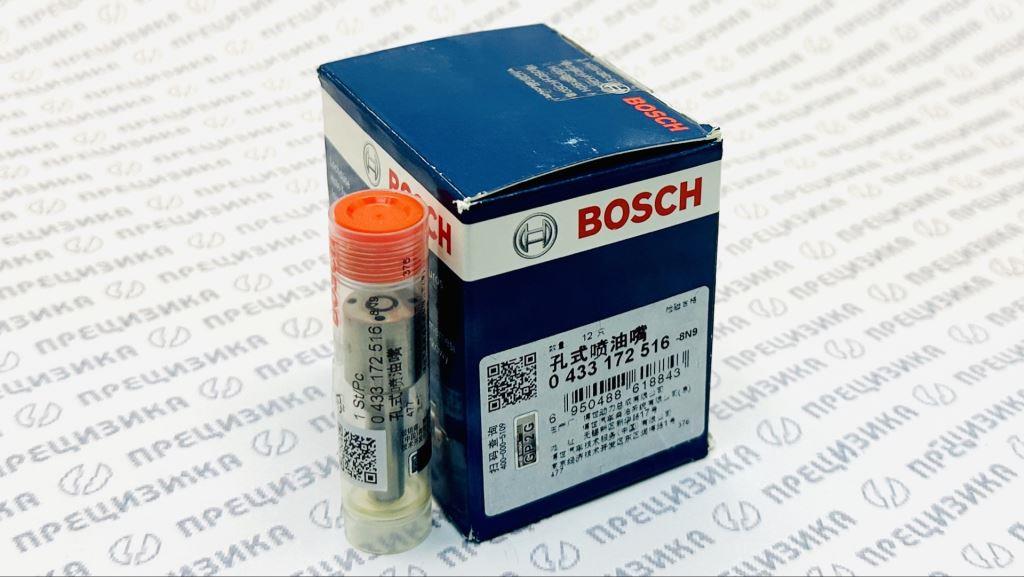

DLLA148P2516 Распылитель форсунки Bosch оригинал
Распылитель топливной форсунки Bosch 0 433 172 516 / DLLA 148 P 2516
Проверка данных: приведённые каталожные номера и основные характеристики соответствуют данным открытых каталогов Bosch. Артикул 0 433 172 516 и тип DLLA 148 P 2516 относятся к распылителям топливных форсунок Common Rail второго поколения Bosch CRIN2. Применяемость к конкретному двигателю или технике необходимо дополнительно подтверждать по VIN, коду двигателя и номеру установленной форсунки.
1. Описание и конструктивные особенности
Распылитель DLLA 148 P 2516 (артикул Bosch 0 433 172 516) — прецизионный элемент топливной форсунки Common Rail второго поколения CRIN2 с электромагнитным управлением. Устанавливается в корпус форсунки при профессиональном ремонте и восстановлении топливной аппаратуры.
Расшифровка обозначения DLLA 148 P 2516
| Символ | Значение |
|---|---|
| D | Düse — распылитель |
| L | Loch — многоструйный, дырчатый |
| L | Lang — удлинённый корпус |
| A | исполнение с одним подводящим каналом и фиксацией от проворота |
| 148 | угол конуса распыла, градусы |
| P | типоразмер иглы: диаметр направляющей части 4 мм |
| 2516 | заводской код гидравлических характеристик |
Конструктивные особенности
| Параметр | Описание |
|---|---|
| Тип наконечника | Blind Hole — глухое отверстие |
| Число распыливающих отверстий | 5 |
| Диаметр распыливающих отверстий | около 0,14 мм |
| Обработка отверстий | лазерная |
| Угол распыла | 148° |
| Зазор между иглой и корпусом | 1–3 мкм |
| Материал корпуса и иглы | инструментальная сталь с термообработкой |
| Твёрдость | не менее 60 HRC |
| Система | Common Rail, Bosch CRIN2 |
Распыливающие отверстия выполнены непосредственно в теле корпуса. Запирание топлива осуществляется иглой по конической седловине. Прецизионный зазор обеспечивает гидравлическую плотность, стабильный факел распыла и отсутствие подтеканий на всех режимах работы двигателя.
2. Назначение
Распылитель применяется при ремонте и восстановлении топливных форсунок Bosch CRIN2. Замена требуется при следующих дефектах:
- ухудшение качества распыла;
- неравномерный факел;
- подтекание форсунки;
- снижение давления впрыска;
- износ запорного конуса иглы;
- закоксовывание распыливающих отверстий;
- отклонение обратного слива от нормативных значений.
Установка оригинального распылителя Bosch позволяет восстановить заводские параметры топливоподачи, расход топлива и характеристики двигателя.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Основные каталожные номера
| Производитель / Каталог | Номер |
|---|---|
| Bosch, артикул | 0 433 172 516 |
| Bosch, артикул без пробелов | 0433172516 |
| Bosch, тип | DLLA 148 P 2516 |
| Sinotruk / CNHTC, OEM | 200V10100-6127 |
Перекрёстные и совместимые номера
| Номер / Тип | Примечание |
|---|---|
| DLLA 148 P 2522 | совместим по геометрии, отличается гидравлическими параметрами |
| DSLA 152 P 1603 | другой тип распылителя, не является полным аналогом |
| 0 445 120 415 | форсунка Bosch, в которой применяется данный распылитель |
| 0 445 120 444 | форсунка Bosch, в которой применяется данный распылитель |
| 0986AD1079 | альтернативное обозначение, требует проверки |
| FIB2550SN | альтернативное обозначение, требует проверки |
| FZB3355MT | альтернативное обозначение, требует проверки |
Аналоги сторонних производителей
| Производитель | Артикул / серия |
|---|---|
| Repard | 11-271 |
| Haulex | HX-100008A |
| Liwei | по каталогу изготовителя |
| Xingma | по каталогу изготовителя |
| Kingstar | по каталогу изготовителя |
| ERIKC | по каталогу изготовителя |
| GP | по каталогу изготовителя |
| CHJ | по каталогу изготовителя |
| NYC | по каталогу изготовителя |
Сторонние аналоги могут отличаться по ресурсу, геометрии и гидравлическим параметрам. Перед установкой требуется проверка на стенде.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | DLLA |
| Угол распыла | 148° |
| Диаметр направляющей иглы | 4 мм, типоразмер P |
| Количество отверстий | 5 |
| Диаметр отверстий | около 0,14 мм |
| Тип наконечника | Blind Hole |
| Рабочее давление системы | до 1600 бар |
| Материал | инструментальная сталь |
| Твёрдость | не менее 60 HRC |
| Совместимость | Common Rail Bosch CRIN2 |
| Страна производства | Китай, уточняется по партии |
4. Применимость: форсунки, двигатели, техника
Совместимые форсунки
| Производитель | Артикул форсунки | Примечание |
|---|---|---|
| Bosch | 0 445 120 415 | CRIN2, электромагнитный клапан |
| Bosch | 0 445 120 444 | CRIN2, электромагнитный клапан |
| Sinotruk / CNHTC | 200V10100-6127 | OEM номер |
Двигатели
| Бренд | Серия / модификация | Примечание |
|---|---|---|
| MAN | D2676 LF18, D2676 LF21, D2676 LF22, D2676 LF23, D2676 LF53 | основная применяемость |
| Sinotruk | MC13.54-50 | основная применяемость |
| MAN | D2066 | применяемость по каталогам, требуется проверка |
| Sinotruk | MC11, MT13, MC07 | требуется проверка по коду двигателя |
| Steyr | WD615, ND | требуется проверка по коду двигателя |
Техника
| Бренд | Модели |
|---|---|
| MAN | TGA, TGS, TGX |
| Sinotruk / HOWO | T5G, T7H |
| SITRAK | C7H, C7H-F, C7H MAX, C7H-P, T7H |
| JAC | Gallop K7 |
| Автобусы MAN | Lion's Coach, Lion's Regio |
| Автобусы Neoplan | Skyliner |
| Шасси Sinotruk | ZZ3316, ZZ4187, ZZ4256, ZZ5507, ZZ5536 |
Приведённый перечень не является исчерпывающим. Окончательная применяемость определяется по номеру установленной форсунки, коду двигателя и VIN техники.
5. Правила подбора и замены
- Подбор по номеру форсунки. Распылитель подбирается по номеру форсунки и типу распылителя. Некорректная замена на распылитель с другим кодом гидравлических характеристик может привести к нарушению топливоподачи.
- Проверка маркировки. Перед установкой необходимо сверить маркировку на корпусе распылителя: DLLA 148 P 2516.
- Замена уплотнительных элементов. При замене распылителя обязательна замена уплотнительных шайб, колец и других элементов ремкомплекта.
- Чистота при установке. Работы должны проводиться в условиях, исключающих попадание загрязнений. Загрязнение прецизионной пары приводит к выходу распылителя из строя.
- Стендовая проверка. После сборки форсунки обязательна проверка на специализированном стенде: давление открытия; обратный слив; гидравлическая плотность; качество распыла; цикловая подача; отсутствие подтеканий.
- Запрет установки без стенда. Установка распылителя без последующей стендовой настройки не допускается. Некорректная регулировка может привести к повреждению двигателя и форсунки.
6. О производителе и качестве продукции
Robert Bosch GmbH — производитель топливной аппаратуры и компонентов для дизельных двигателей. Производственные площадки Bosch расположены в ряде стран, включая Китай. Страна производства конкретной партии указывается на упаковке.
Оригинальные распылители Bosch проходят контроль геометрии, гидравлических параметров и твёрдости. Применяемые материалы и технологические процессы обеспечивают соответствие заводским характеристикам форсунки.
Расчётный ресурс распылителя при соблюдении правил установки, качестве топлива и своевременной замене фильтров составляет ориентировочно 120–150 тыс. км. Ресурс может изменяться в зависимости от условий эксплуатации и топливной аппаратуры.
