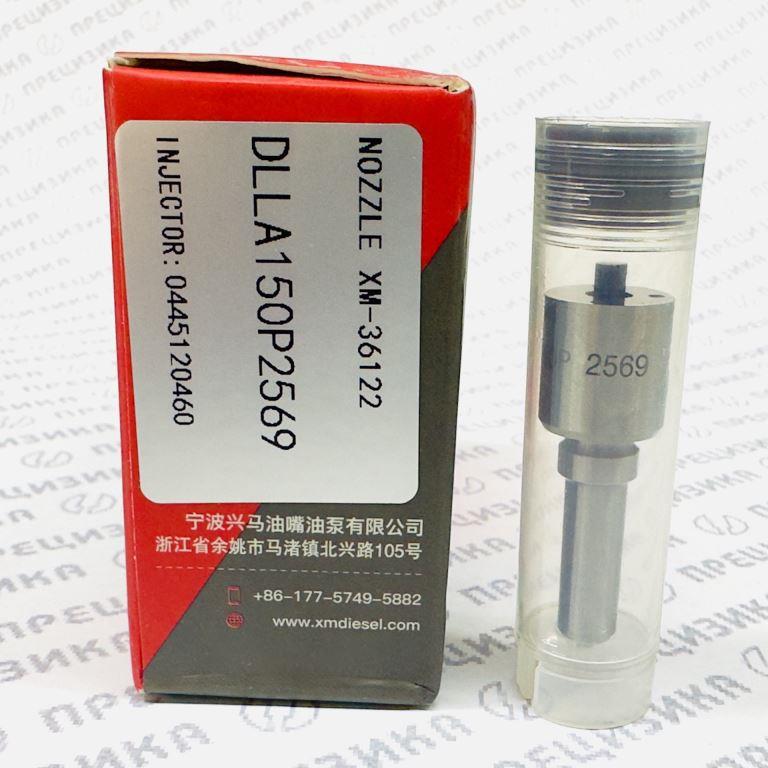

DLLA150P2569 Распылитель форсунки XingMa
Распылитель DLLA150P2569 (артикул 0433172569)
Бренд: XingMa
Производитель: NingBo XingMa Fuel Injection Co., Ltd., Китай
Тип изделия: сменный распылитель дизельной форсунки Common Rail
Основной OEM-номер для идентификации: Bosch 0 433 172 569 / 0433172569
Изделие XingMa DLLA150P2569 является совместимым аналогом оригинального распылителя Bosch и применяется при ремонте топливной аппаратуры дизельных двигателей ЯМЗ-534/536.
1. Описание и конструктивные особенности
Распылитель DLLA150P2569 представляет собой прецизионную пару «корпус — игла» и устанавливается в корпус дизельной форсунки Common Rail. Деталь отвечает за формирование топливного факела, распределение топлива по камере сгорания и герметичность запорного узла.
Конструктивные особенности:
- корпус многодырчатого типа;
- тип распылителя — Sackloch;
- удлинённая рабочая часть — Long;
- фиксация распылителя — штифтовая, тип A;
- количество распыляющих отверстий — 8;
- диаметр иглы — 4 мм, типоразмер P;
- угол конуса распыла — 150°;
- неразборная конструкция: корпус и игла поставляются как подобранная пара;
- направляющие поверхности и седло иглы обработаны под высокое давление впрыска.
2. Назначение
Распылитель DLLA150P2569 предназначен для ремонта и восстановления дизельных форсунок Bosch Common Rail, применяемых на двигателях ЯМЗ-534 и ЯМЗ-536 экологических классов Евро-4/5.
Назначение изделия:
- восстановление заводских параметров впрыска после износа штатного распылителя;
- формирование мелкодисперсного топливного факела;
- равномерное распределение топлива в камере сгорания;
- поддержание топливной экономичности;
- снижение дымности отработавших газов;
- обеспечение работы двигателя в пределах экологических норм Евро-4/5.
Изделие не предназначено для форсунок нового образца с индексами 5340.1112010-01 и 5340.1112010-20, а также для систем с рабочим давлением выше 1800 бар.
3. Аналоги, типоразмер и обозначение
3.1. Типоразмер и расшифровка обозначения
| Элемент обозначения | Значение |
|---|---|
| D | Düse — распылитель |
| L | Lochdüse — дырчатый распылитель |
| L | Lang — удлинённая рабочая часть |
| A | штифтовое крепление |
| 150 | угол распыла, градусов |
| P | диаметр иглы 4 мм |
| 2569 | заводской код модификации |
3.2. Справочные артикулы и аналоги
| Тип | Артикул / номер |
|---|---|
| OEM Bosch | 0 433 172 569 / 0433172569 |
| Изделие XingMa | DLLA150P2569 |
| Repard | 11-265 |
| Fair Parts | 110-30-019 |
| Ledo | FIB1701RF |
| Альтернативные написания | DLLA 150P 2569, DLLA 150P2569, DLLA150P2569 |
Примечание: при заказе следует использовать номер 0 433 172 569. Номер 0 443 172 569 не является корректным основным номером для данного распылителя.
3.3. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | легированная сталь, тип 18CrNi8 или аналог |
| Твёрдость рабочих поверхностей | HRC 58–62 |
| Тип распылителя | многодырчатый, Sackloch, удлинённый |
| Количество распыляющих отверстий | 8 |
| Ориентировочный диаметр отверстий | 0,145 мм, класс H |
| Угол конуса распыла | 150° |
| Диаметр иглы | 4 мм, типоразмер P |
| Крепление | штифтовое, тип A |
| Давление начала подъёма иглы | задаётся в форсунке, типовое значение более 300 бар |
| Максимальное рабочее давление системы | до 1600–1800 бар, пиковое |
| Температурный диапазон | от –40 °C до +120 °C; кратковременно до +200 °C |
| Конструкция | прецизионная пара, неразборная |
4. Применимость
4.1. Форсунки
| Форсунка | Номер / маркировка | Примечание |
|---|---|---|
| Bosch | 0 445 120 460 / 0445120460 | основная применяемая форсунка |
| ЯМЗ | 5340.1112010 / 5340-1112010 | классическая форсунка |
| ЯМЗ | 53443.1112010 / 53443-1112010 | классическая форсунка |
| ЯМЗ | 534431112010 | классическая форсунка |
| ЯМЗ | 5340.1112010-01 / -20 | не применять |
4.2. Двигатели
| Семейство | Модификации |
|---|---|
| ЯМЗ-534, 4-цилиндровые рядные | ЯМЗ-5340, ЯМЗ-5341, ЯМЗ-5342, ЯМЗ-5343, ЯМЗ-5344, ЯМЗ-53443, ЯМЗ-53443-10, ЯМЗ-53443-11, ЯМЗ-53443-20, ЯМЗ-53443-30, ЯМЗ-53443-40, ЯМЗ-53443-41, ЯМЗ-53443-50, ЯМЗ-53443-51, ЯМЗ-53445, ЯМЗ-53445-20, ЯМЗ-53445-22, ЯМЗ-53445-23, ЯМЗ-53445-27 |
| ЯМЗ-536, 6-цилиндровые рядные | ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364, ЯМЗ-53642 |
Указанные модификации подходят только при комплектации форсункой Bosch 0445120460 старого образца.
4.3. Техника
| Марка | Модели и серии |
|---|---|
| ГАЗ | ГАЗ-3308, ГАЗ-3309, ГАЗон NEXT, Садко NEXT |
| МАЗ | МАЗ-203, МАЗ-206, МАЗ-4370, МАЗ-4371, МАЗ-4380, МАЗ-4381, МАЗ-4570, МАЗ-5340, МАЗ-5340В3, МАЗ-5440, МАЗ-5440С5, МАЗ-5550С3, МАЗ-6312В9, МАЗ-6430, МАЗ-6501С5 |
| Урал | Урал-3255, Урал-4320-71, Урал-43206, Урал-43207, Урал-5557, Урал М |
| КАМАЗ | КАМАЗ-4308, КАМАЗ-43685, КАМАЗ-5297, КАМАЗ-5308, КАМАЗ Компас |
| ПАЗ | ПАЗ-3204, ПАЗ-3205, ПАЗ-4234, ПАЗ Вектор Next |
| ЛиАЗ | ЛиАЗ-4292, ЛиАЗ-5292, ЛиАЗ-6213 |
| КАвЗ | КАвЗ-4235 «Аврора», КАвЗ-4270 |
| НЕФАЗ | НЕФАЗ-5299 |
| ГолАЗ | ГолАЗ-5291 |
| Гомсельмаш | ПАЛЕССЕ GS12, ПАЛЕССЕ GS16, ПАЛЕССЕ GS3219 |
| Петербургский тракторный завод | Кировец К-5, Кировец К-7 |
| Rostselmash | Acros, Vector |
| Прочая спецтехника | ТВЭКС, ЧСДМ (Дормаш), Брянский Арсенал |
Перечень техники не является исчерпывающим. Перед заказом необходимо сверять номер установленной форсунки и маркировку распылителя.
5. Правила подбора и замены
| Этап | Требование |
|---|---|
| Подбор | Сверять номер форсунки Bosch 0 445 120 460 или заводской номер ЯМЗ 5340.1112010 / 53443.1112010. |
| Проверка совместимости | Не допускается установка в форсунки 5340.1112010-01, 5340.1112010-20 и в форсунки с рабочим давлением выше 1800 бар. |
| Демонтаж | Очистить зону форсунки от загрязнений. Разборку форсунки выполнять в специализированной мастерской. |
| Замена распылителя | Не касаться иглы и направляющих поверхностей. Заменить уплотнительные элементы и медные шайбы. Момент затяжки — по ремонтной документации. |
| Проверка после сборки | Выполнить стендовую проверку: герметичность, давление открытия, форма факела, обратный слив. |
| Установка форсунки | Использовать новые уплотнительные кольца и медную шайбу. Момент затяжки — по руководству по ремонту конкретного двигателя. |
| Завершающий контроль | Считать ошибки ЭБУ, при необходимости скорректировать код форсунки, проверить отсутствие подтеканий. |
6. Производитель и качество продукции
Производитель — NingBo XingMa Fuel Injection Co., Ltd., Китай. Компания выпускает прецизионные элементы дизельной топливной аппаратуры для вторичного рынка запасных частей.
Изделие XingMa DLLA150P2569 поставляется как совместимый аналог оригинального распылителя Bosch. Продукция не является оригинальной продукцией Bosch.
По данным производителя, распылители проходят контроль герметичности, гидравлические испытания, контроль геометрии сопловых отверстий и селективную сборку. Поставка осуществляется в индивидуальной защитной упаковке, исключающей повреждение прецизионных поверхностей.
