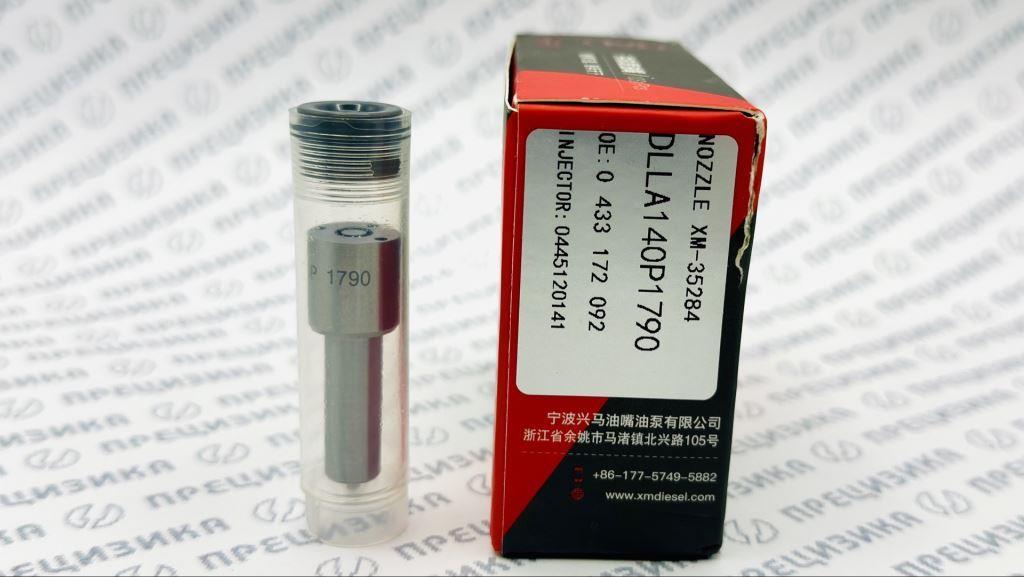

DLLA140P1790 Распылитель форсунки XingMa
Распылитель топливной форсунки 0433172092 (DLLA140P1790)
Артикул: DLLA140P1790
Бренд: XingMa
Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Прецизионный ремонтный распылитель DLLA140P1790 предназначен для восстановления топливных форсунок аккумуляторной системы Common Rail. Конструкция полностью соответствует типоразмеру DLLA-P, где:
- D — распылитель (Düse);
- L — дырчатый тип (Lochdüse);
- L — удлинённый корпус (Langloch);
- A — посадка с фиксацией штырьками и одним каналом подвода топлива;
- P — игла диаметром 4 мм.
Ключевая особенность изделия — нанесённое на иглу алмазоподобное углеродное покрытие (DLC). Данное покрытие многократно повышает стойкость прецизионной пары к абразивному износу и коррозии, обеспечивая стабильность гидравлических параметров на протяжении всего срока службы. Корпус и игла изготовлены из высоколегированной инструментальной стали, прошедшей термическую обработку. Геометрия распыливающих отверстий выполнена с применением гидроабразивной или лазерной прошивки, что гарантирует соответствие эффективного проходного сечения расчётным значениям.
2. Назначение
Распылитель является сменным элементом и служит для профессионального восстановления штатных характеристик дизельных форсунок. Применение данного компонента позволяет вернуть паспортные показатели по давлению впрыска, мелкости распыла и гидроплотности, восстановить мощность двигателя, снизить расход топлива и дымность отработавших газов. Установка распылителя требует обязательной проверки и калибровки форсунки на специализированном стенде в условиях сервисного центра, обладающего необходимым оборудованием для тестирования Common Rail форсунок.
3. Типоразмер, обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | CR Nozzle (для систем Common Rail) |
| Код типоразмера | DLLA140P1790 |
| Основной артикул (Bosch) | 0 433 172 092 (0433172092) |
| Совместимая форсунка (оригинал) | Bosch 0 445 120 141 (0445120141, тип CRIN2-16) |
| Материал корпуса и иглы | Высоколегированная инструментальная сталь |
| Покрытие иглы | DLC (алмазоподобное углеродное) |
| Количество сопловых отверстий | 6 |
| Диаметр сопловых отверстий, мм | 0,216 ±0,005 |
| Угол конуса распыла, ° | 149 ±1 |
| Эффективное проходное сечение, мм² | 0,158–0,171 |
| Диаметр иглы, мм | 4 |
Прямые аналоги распылителя (заменители):
0 433 172 092, 0433172092, АЗПИ А-02-142-00-00-00, Repard 11-292, CHJ DLLA140P1790, United Diesel DLLA140P1790, RU DLLA140P1790, WeiFu 0433172092.
4. Применимость
Данный распылитель используется исключительно в форсунках Common Rail, устанавливаемых на дизельные двигатели Минского моторного завода (ММЗ) экологического класса Евро-3.
Таблица 1. Совместимые форсунки
| Производитель | Артикул / Модель | Примечание |
|---|---|---|
| Bosch | 0 445 120 141 (0445120141) | Оригинальная форсунка CRIN2-16 |
| АЗПИ | А-04-017-00-00-00 (А-04-017) | Полный аналог |
| WeiFu | 0433172092 | Форсунка под данным артикулом |
| Прочие | Выпущенные для замены 0445120141 | При точном соответствии гидроплотности и подачи |
Таблица 2. Совместимые двигатели ММЗ
| Модель двигателя | Дополнительные модификации |
|---|---|
| Д-245.7Е3 | Д-245.9Е3, Д-245.10, Д-245.11, Д-245.30Е3, Д-245.35Е3 |
| Д-249 | |
| Д-260.12Е3 | Д-260Е3 |
| Д-262S2 | |
| Д-263.1Е3 |
Таблица 3. Применяемая техника
| Тип техники | Модели | Применяемый двигатель |
|---|---|---|
| Грузовые автомобили и шасси | ГАЗ-3309, ГАЗ-33086 «Земляк», ГАЗ-33081 «Вепрь», ГАЗ-33104 «Валдай»; ЗИЛ-4327, ЗИЛ-4329, ЗИЛ-5301 «Бычок», ЗИЛ-4331, ЗИЛ-4334; МАЗ-4370/4371 «Зубренок», МАЗ-5337, МАЗ-5516, МАЗ-5551; КАМАЗ-4308, КАМАЗ-43118 «Кубера»; самосвалы САЗ-35071, САЗ-35072-10; ГАЗ-53, ГАЗ-66 (переоборудованные) | Д-245.7Е3, Д-245.9Е3, Д-260.12Е3 и др. |
| Автобусы | ПАЗ-3205, ПАЗ-4230, ПАЗ-4234 «Аврора»; КАвЗ-3244, КАвЗ-3976; ЛАЗ-695 (с дизелем ММЗ) | Д-245.9Е3, Д-245.30Е3 |
| Специальная и внедорожная техника | ГАЗ-34039 «Ирбис» (все модификации: -12, -13, -22, -23, -32, -33, 340394); путевые машины МСШУ; подметально-уборочная машина КО-318 | Д-245.7Е3, Д-260.12Е3 |
| Сельскохозяйственная и строительная техника | Тракторы «Кировец» серии К-744Р (с двигателем Д-260); МТЗ-1221; погрузчики и тракторы «Амкодор» (в т. ч. Амкодор-5300) | Д-260.12Е3, Д-260Е3 |
5. Правила подбора и замены
- Подбор: Идентификация осуществляется по коду типоразмера DLLA140P1790 либо артикулу Bosch 0 433 172 092. Необходимо сверить маркировку на заменяемом распылителе, исключая применение внешне похожих типоразмеров с иным количеством отверстий, углом распыла или эффективным сечением.
- Замена: Операция должна выполняться в условиях специализированного цеха. Перед разборкой форсунки требуется очистка наружных поверхностей. После установки нового распылителя обязательны:
- затяжка гайки распылителя моментом, предписанным изготовителем форсунки (как правило, 50–60 Н·м);
- проверка гидроплотности по линии высокого давления;
- регулировка давления открытия (для ремонтных стендов с имитацией работы Common Rail) и измерение обратной утечки;
- контроль качества распыла и производительности на безмоторном стенде (например, Bosch EPS или аналог).
- Ввод в эксплуатацию: После монтажа форсунок на двигатель требуется сброс адаптаций подачи топлива в электронном блоке управления (при необходимости) и проверка параметров работы двигателя в тестовом режиме.
6. О производителе и качестве продукции
NingBo XingMa Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на выпуске прецизионных компонентов дизельной топливной аппаратуры: распылителей, форсунок, плунжерных пар и ремонтных комплектов. Производственные мощности оснащены автоматизированными линиями шлифовки, хонингования, лазерной и гидроабразивной обработки. Контроль качества осуществляется на всех этапах: от входного анализа сырья до выходного тестирования гидроплотности и производительности на калибровочных стендах. Система менеджмента качества сертифицирована по стандартам ISO 9001, предприятие работает в соответствии с требованиями IATF 16949 для поставщиков автомобильных компонентов. Распылители с DLC-покрытием проходят дополнительный цикл контроля твёрдости и адгезии покрытия. Ресурс изделий сопоставим с требованиями, предъявляемыми к компонентам оригинального оборудования, при условии соблюдения правил монтажа и межсервисных интервалов очистки топливной системы.
