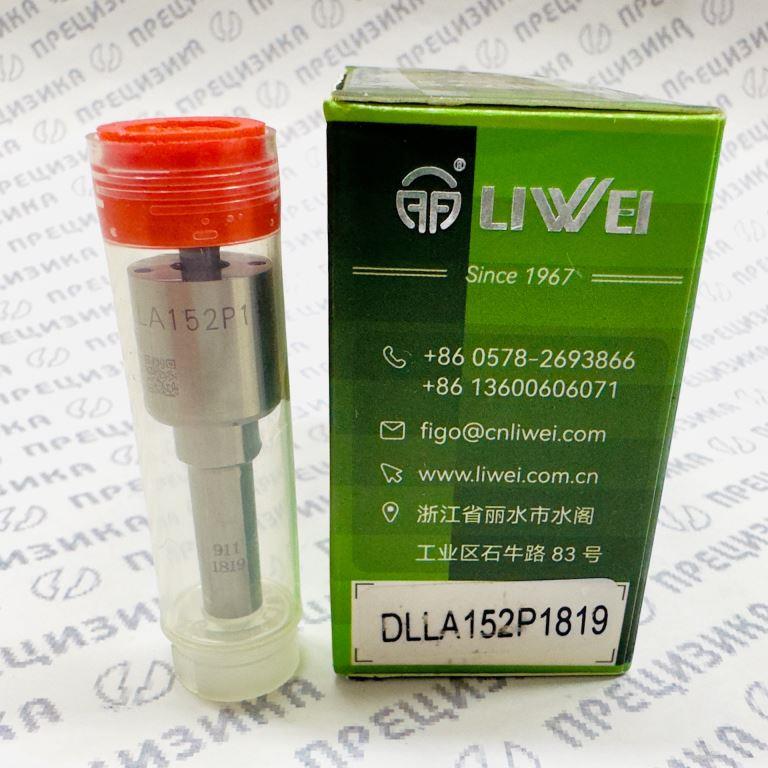

DLLA152P1819 Распылитель форсунки Liwei
Распылитель 0433172111 (DLLA152P1819)
Основные данные
| Параметр | Значение |
|---|---|
| Артикул | DLLA152P1819 |
| Бренд | LIWEI |
| Производитель | Liwei Fuel Injection Co., Ltd. |
| Страна производства | Китай |
| Оригинальный номер Bosch | 0 433 172 111 / 0433172111 |
| Тип по Bosch | DLLA 152 P 1819 |
| Назначение | ремонт дизельных форсунок Common Rail |
Сверка данных
По результатам проверки с каталожными данными Bosch и Weichai:
- Номер 0 433 172 111 / 0433172111 и тип DLLA 152 P 1819 подтверждены.
- Применяемость к форсункам 0445120170, 0445120224, 0445120130, 0445120222 подтверждается рядом каталогов запасных частей.
- Номера F 00R J01 692, F 00R J02 035, F 00R J03 283 не являются прямыми аналогами распылителя. Это клапанные пары / ремонтные комплекты для форсунок. В заказе их следует разделять.
- Номера 612600080618 и 612600081077 относятся к форсункам Weichai в сборе, а не к распылителю.
- LIWEI — продукция послепродажного рынка, аналог оригинального распылителя Bosch. Это не оригинальная деталь Bosch и не конвейерная деталь Weichai.
1. Описание и конструктивные особенности
Распылитель 0433172111 / DLLA152P1819 — прецизионный сопловой узел для дизельных форсунок аккумуляторной топливной системы Common Rail. Является исполнительным элементом форсунки, формирующим подачу и распыливание топлива в камере сгорания.
Конструктивные особенности
| Элемент | Характеристика |
|---|---|
| Тип сопла | sac-less, без нераспыляемого объёма под запорным конусом иглы |
| Исполнение | прецизионная пара корпус–игла |
| Количество распылительных отверстий | 7 |
| Диаметр распылительных отверстий | 0,21 мм |
| Угол конуса распыла | 152° |
| Рабочее давление | до 1600–1800 бар |
| Точность подбора пары | зазор в направляющей 0,001–0,003 мм |
| Обработка рабочих поверхностей | финишная притирка, хонингование, селективный подбор |
| Материал | легированная сталь, термообработка до HRC 60–62 |
| Дополнительное покрытие | возможно алмазоподобное покрытие DLC на игле или седле |
Распылитель выполнен по схеме sac-less, при которой отсутствует значительный объём топлива под иглой. Это снижает долю несгоревшего топлива и уменьшает выброс углеводородов. Прецизионная пара корпус–игла не подлежит разукомплектованию. Игла и корпус подбираются селективно. Замена только иглы или только корпуса не допускается.
Форма факела, количество отверстий и угол распыла рассчитаны под камеру сгорания двигателей Weichai WP10 экологического класса Евро-3. Применение на других двигателях без проверки совместимости не рекомендуется.
2. Назначение
Распылитель предназначен для установки в дизельные форсунки Bosch Common Rail и их лицензионные аналоги при ремонте и восстановлении топливной аппаратуры.
Основные случаи применения
| Задача | Описание |
|---|---|
| Замена изношенного распылителя | снижение качества распыла, неравномерная работа цилиндров |
| Ремонт форсунок Common Rail | переборка, замена соплового узла |
| Восстановление параметров впрыска | повышенный расход топлива, дымный выпуск, нестабильный холостой ход |
| Замена повреждённого распылителя | механическое повреждение, эрозия отверстий, износ седла |
Распылитель обеспечивает:
- формирование мелкодисперсного топливного факела заданной геометрии;
- точную цикловую подачу топлива;
- герметичность запорного конуса;
- стабильную работу форсунки в диапазоне рабочих давлений Common Rail;
- соответствие экологическим требованиям Евро-3 при исправной топливной системе.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Маркировка и типоразмер
| Параметр | Значение |
|---|---|
| Основной номер Bosch | 0 433 172 111 |
| Номер без пробелов | 0433172111 |
| Тип Bosch | DLLA 152 P 1819 |
| Артикул LIWEI | DLLA152P1819 |
| Возможная маркировка LIWEI | LWDLLA152P1819 |
| Типоразмер | DLLA 152 P 1819 |
Расшифровка обозначения
| Обозначение | Расшифровка |
|---|---|
| DLLA | тип корпусного распылителя для дизельного двигателя |
| 152 | угол конуса распыла, градусы |
| P | исполнение сопла sac-less, без мешка |
| 1819 | конструктивный индекс |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | sac-less |
| Количество сопловых отверстий | 7 |
| Диаметр отверстий | 0,21 мм |
| Угол распыла | 152° |
| Рабочее давление | до 1600–1800 бар |
| Материал корпуса | легированная сталь |
| Материал иглы | легированная сталь |
| Твёрдость | HRC 60–62 |
| Точность пары | 0,001–0,003 мм |
| Покрытие | возможно DLC |
| Система | Common Rail |
Прямые аналоги распылителя
| Производитель / бренд | Номер / артикул |
|---|---|
| Bosch | 0 433 172 111 / DLLA 152 P 1819 |
| LIWEI | DLLA152P1819 / LWDLLA152P1819 |
| FIRAD | ALLA152P1819 |
| Green Power | GPDLLA152P1819 |
| Xingma | XMDLLA152P1819 |
| Weifu | WFDLLA152P1819 |
| King Star | KSDLLA152P1819 |
| Repard | 11-298 |
Перечень аналогов не является исчерпывающим. Совпадение артикула не гарантирует полную идентичность по ресурсу и допускам. При установке аналога требуется стендовая проверка форсунки.
Связанные номера форсунок
| Производитель / поставщик | Номер | Примечание |
|---|---|---|
| Bosch | 0 445 120 170 / 0445120170 | форсунка с распылителем DLLA152P1819 |
| Bosch | 0 445 120 224 / 0445120224 | форсунка с распылителем DLLA152P1819 |
| Bosch | 0 445 120 130 / 0445120130 | форсунка с распылителем DLLA152P1819 |
| Bosch | 0 445 120 222 / 0445120222 | форсунка с распылителем DLLA152P1819 |
| Weichai | 612600080618 | форсунка в сборе |
| Weichai | 612600081077 | форсунка в сборе |
Номера F 00R J01 692, F 00R J02 035, F 00R J03 283 к распылителю не относятся. Это ремонтные клапанные пары для корпуса форсунки.
4. Применимость: форсунки, двигатели, техника
Совместимые форсунки
| Номер форсунки | Производитель | Примечание |
|---|---|---|
| 0 445 120 170 / 0445120170 | Bosch | основное применение |
| 0 445 120 224 / 0445120224 | Bosch | основное применение |
| 0 445 120 130 / 0445120130 | Bosch | по каталогам совместимости |
| 0 445 120 222 / 0445120222 | Bosch | по каталогам совместимости |
| 612600080618 | Weichai | форсунка в сборе |
| 612600081077 | Weichai | форсунка в сборе |
Двигатели
| Производитель | Модель | Мощность | Экологический класс |
|---|---|---|---|
| Weichai | WP10.336 | 336 л.с. | Евро-3 |
| Weichai | WP10.375 | 375 л.с. | Евро-3 |
Применяемость к другим модификациям Weichai WP10 возможна, но требует проверки по номеру форсунки и VIN-коду техники. Для двигателей Weichai WP12, WP13, WD12, WD618 применение данного распылителя не подтверждено.
Техника
Список приведён по данным каталогов запасных частей и не является исчерпывающим.
| Марка | Модель / серия | Тип | Двигатель |
|---|---|---|---|
| Shaanxi / Shacman | F2000, F3000, SX3258DR384, SX5258GJB6R384, SX5318GJB6T326 | самосвал, шасси, автобетоносмеситель | Weichai WP10 |
| Foton Auman | BJ32, BJ41, BJ42 | грузовой автомобиль | Weichai WP10 |
| Sinotruk Howo | ZZ4257V324GB1R и аналогичные серии | седельный тягач, самосвал | Weichai WP10 |
| Beiben North Benz | 2538LA, 2638L, ND4250W422TJ | грузовой автомобиль, тягач | Weichai WP10 |
| Tiema | XC1256G3, XC1160F3 | грузовой автомобиль | Weichai WP10 |
| АБС | NXG5250KGJB3 | спецтехника, автобетоносмеситель | Weichai WP10 |
| CAMC Star | HN1250P27E8M3 | грузовой автомобиль | Weichai WP10 |
| FAW Jiefang | CA2160P2K15L2T5EA80 | грузовой автомобиль | Weichai WP10 |
| Shac | SH4182 | грузовой автомобиль | Weichai WP10 |
| Jinbi | PJQ5251GXH | грузовой автомобиль | Weichai WP10 |
| Huanghe | JN2270A | грузовой автомобиль | Weichai WP10 |
| XCMG | LW800HV, XC978, XC988 | фронтальный погрузчик | Weichai WP10 |
| Sany | SKT90S | спецтехника | Weichai WP10 |
| LGMG | отдельные модели | спецтехника | Weichai WP10 |
| SDLG | LG978 | фронтальный погрузчик | Weichai WP10 |
| Liugong | CLG 877 | фронтальный погрузчик | Weichai WP10 |
| МАЗ | 544028-520-031, 631228-528-012 | грузовой автомобиль | Weichai, требуется проверка |
При заказе распылителя следует указывать номер форсунки, выбитый на корпусе. Номер двигателя и модель техники не являются достаточным подтверждением совместимости.
5. Правила подбора и замены
Порядок подбора
| Шаг | Действие |
|---|---|
| 1 | Считать номер форсунки с корпуса: 0445120170, 0445120224, 0445120130, 0445120222 и др. |
| 2 | Проверить маркировку старого распылителя: DLLA 152 P 1819 |
| 3 | Сверить артикул запасной части: 0 433 172 111 / DLLA152P1819 |
| 4 | Уточнить у поставщика страну производства и партию |
| 5 | Проверить комплектность: распылитель должен поставляться как собранная прецизионная пара |
Требования к замене
| Операция | Требование |
|---|---|
| Разукомплектование пары | запрещено |
| Замена только иглы или только корпуса | запрещено |
| Очистка | только в чистом калибровочном масле или ультразвуковой ванне |
| Контакт с руками | не допускается на прецизионных поверхностях |
| Установка | в условиях чистой зоны |
| Уплотнительные шайбы | заменять на новые |
| Момент затяжки | по руководству по ремонту форсунки |
| Проверка | обязательна на стенде Common Rail |
Проверка после установки
| Параметр | Допуск |
|---|---|
| Герметичность запорного конуса | без подтекания |
| Обратный слив | в пределах нормы для данной форсунки |
| Форма факела | равномерная, симметричная |
| Давление впрыска / управления | по характеристике форсунки |
| Цикловая подача | по эталонным значениям |
После установки распылителя форсунка должна быть проверена на стенде. Установка без стендовой проверки не допускается.
6. Производитель и качество продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов дизельной топливной аппаратуры. Бренд LIWEI выпускает распылители, плунжерные пары, клапанные пары, ремонтные комплекты для форсунок и другие компоненты топливных систем.
Продукция LIWEI относится к послепродажному рынку. Она не является оригинальной продукцией Bosch и не поставляется на конвейер Weichai. Распылитель DLLA152P1819 под брендом LIWEI позиционируется как запасная часть для ремонта форсунок.
Характеристика производителя
| Параметр | Значение |
|---|---|
| Компания | Liwei Fuel Injection Co., Ltd. |
| Бренд | LIWEI |
| Страна | Китай |
| Специализация | дизельная топливная аппаратура |
| Тип продукции | запасные части послепродажного рынка |
При приёмке партии рекомендуется запрашивать у поставщика:
- сертификат соответствия;
- паспорт партии;
- данные входного контроля геометрии;
- результаты гидравлических испытаний.
Качество аналога может отличаться от оригинального распылителя Bosch. Ресурс и стабильность параметров зависят от соблюдения технологии установки, чистоты топлива и состояния форсунки.
