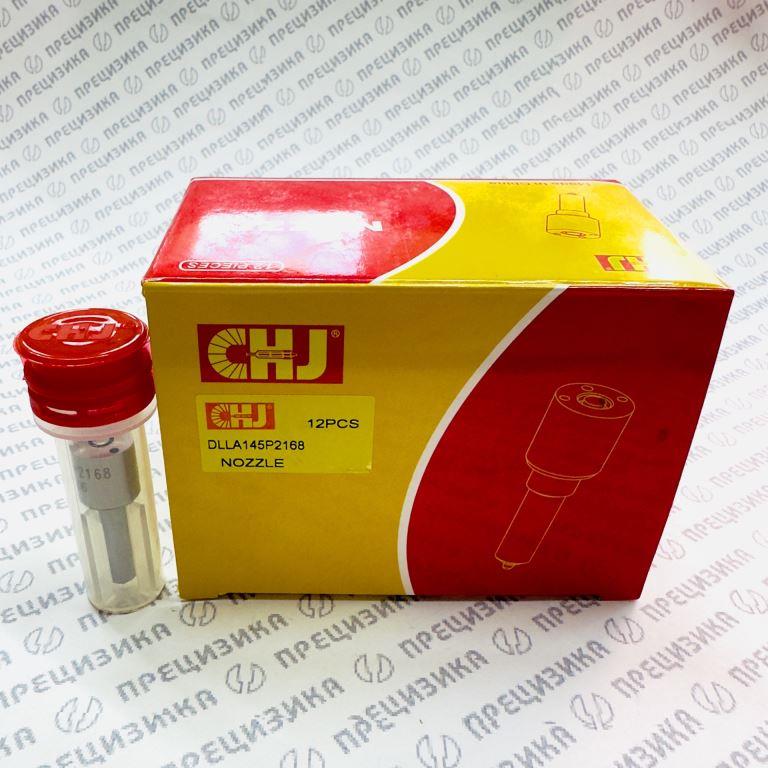

DLLA145P2168 Распылитель форсунки CHJ
Распылитель 0433172168 (DLLA145P2168)
Артикул: DLLA145P2168
Бренд: CHJ
Производитель: CHINAHANJI POWER CO., LTD (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA145P2168 (оригинальный номер Bosch 0 433 172 168) представляет собой прецизионный сменный элемент форсунки для аккумуляторных топливных систем Common Rail. Изделие относится к классу дырчатых распылителей с бессаксовой конструкцией носика (sac-less / VCO — Valve Covered Orifice), при которой сопловые отверстия закрываются непосредственно иглой. Такая конструкция минимизирует объём неконтролируемого впрыска, снижает эмиссию несгоревших углеводородов и повышает стабильность работы на частичных нагрузках.
Корпус распылителя имеет удлинённый носик, фиксация относительно корпуса форсунки осуществляется с помощью двух установочных штифтов. Прецизионное сопряжение иглы и корпуса обеспечивает герметичность запирания и точность дозирования топлива при давлениях свыше 1600 бар.
2. Назначение
Изделие предназначено для восстановления дизельных форсунок Common Rail путём замены изношенного или повреждённого распылителя. Применяется в ремонтных и сервисных цехах, специализирующихся на топливной аппаратуре. Замена распылителя позволяет восстановить гидравлические характеристики форсунки до уровня, близкого к исходному, при условии исправности остальных компонентов (мультипликатора, электромагнитного или пьезоэлектрического клапана).
3. Типоразмер и обозначение, материал и технические характеристики
Обозначение DLLA145P2168 содержит закодированные геометрические и гидравлические параметры согласно стандарту Bosch. Расшифровка приведена в таблице.
Расшифровка обозначения
| Символ | Значение |
|---|---|
| DLLA | Дырчатый (D), удлинённый (L) распылитель с фиксацией штырьками (LA) |
| 145 | Угол конуса распыла — 145° |
| P | Диаметр иглы — 4,0 мм |
| 2168 | Идентификатор гидравлической пропускной способности и конструктивных особенностей |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип системы | Common Rail, sac-less (VCO) |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий, мм | 0,153–0,155 |
| Эффективное проходное сечение (mf), мм² | 0,093–0,100 (типовое 0,096) |
| Диаметр иглы, мм | 4,0 |
| Угол распыла, ° | 145 |
| Масса, кг | 0,020–0,026 |
| Материал корпуса и иглы | Легированная сталь с термохимическим упрочнением и прецизионной обработкой |
4. Применимость: форсунки, двигатели, техника
Распылитель используется исключительно в составе форсунок Common Rail, устанавливаемых на двигатели семейства Cummins ISF 2.8 и их производные. Ниже приведены таблицы совместимости.
Совместимые форсунки
| Производитель форсунки | Номера форсунок (оригинальные / альтернативные) |
|---|---|
| Bosch | 0445110376 (0 445 110 376), 0445110594, 0445110807, 0445110808, 0986435314 |
| Cummins | 5258744 (5285744), 5309291, 5347134 |
| Аналоги (сборки) | ZIKMAR Z61826R, WEIFU 0440008073, BAT DLLA145P2168, ERIKC DLLA145P2168, UNITED DIESEL DLLA145P2168 |
Двигатели
| Производитель | Модель двигателя | Модификации | Экологический стандарт |
|---|---|---|---|
| Cummins | ISF 2.8 | ISF 2.8s3129T, ISF 2.8s3148T | Евро-3 |
| ISF 2.8s4129T, ISF 2.8s4148T | Евро-4 | ||
| ISF 2.8s5148T | Евро-5 | ||
| MWM (International) | Sprint 2.8 TDI | – | Евро-3/4 |
Техника
| Марка | Модели |
|---|---|
| ГАЗ | Газель Бизнес, Газель Next, Соболь (вкл. 4×4), ГАЗ-3302, ГАЗ-3221, ГАЗ-2705, ГАЗ-2752, ГАЗ-2217, ГАЗ-2310, ГАЗ-A21, ГАЗ-A31 |
| ПАЗ | ПАЗ-3203, ПАЗ-3237-05, ПАЗ-4230-05, ПАЗ Vector |
| УАЗ | Patriot (с двигателем Cummins ISF 2.8) |
| Foton | Tunland, Aumark, Ollin |
| JAC | Sunray, T140 |
| Другие | JMC Vigus, King Long, Agrale Marrua, Chevrolet Grand Blazer, Nissan Xterra (для рынков с MWM 2.8), Otokar Centro, Marco Polo Cinco |
5. Правила подбора и замены
Подбор распылителя должен осуществляться строго по номеру оригинальной детали, выбитому на корпусе старого распылителя, или по каталожному номеру ремонтируемой форсунки. Не допускается установка распылителей с отличающимся кодом гидравлической пропускной способности (последние цифры обозначения).
Замена распылителя требует специализированного оборудования и высокой квалификации персонала. Обязательные технологические операции:
- Ультразвуковая очистка форсунки и её компонентов в разобранном виде.
- Дефектовка посадочных поверхностей и каналов.
- Сборка с контролем момента затяжки накидной гайки распылителя.
- Регулировка выступания иглы и хода мультипликатора (при необходимости замены) в соответствии с ремонтной документацией.
- Проверка на стенде с измерением цикловой подачи, обратной утечки, давления открытия (если применимо) и равномерности факелов распыла.
- Кодирование форсунки после замены в электронный блок управления двигателем (при восстановлении форсунок с сохранением кода IMA/QR).
Применение только одного нового распылителя без ревизии остальных элементов форсунки не гарантирует восстановления её работоспособности на номинальный срок службы.
6. О производителе, качестве продукции
CHINAHANJI POWER CO., LTD (торговая марка CHJ) — китайское предприятие, специализирующееся на выпуске компонентов дизельной топливной аппаратуры для вторичного рынка. Производственный портфель включает распылители, плунжерные пары, нагнетательные клапаны и ремонтные комплекты для систем Common Rail и рядных ТНВД.
Продукция CHJ изготавливается на автоматизированных линиях с числовым программным управлением. В процессе производства применяются: финишная безобразивная обработка прецизионных пар, лазерная сверловка сопловых отверстий, контроль геометрии на координатно-измерительных машинах и сплошной гидравлический тест каждого распылителя на соответствие заявленной пропускной способности. Заводская система менеджмента качества сертифицирована по ISO 9001. Распылители CHJ позиционируются как экономически целесообразная альтернатива оригинальным компонентам Bosch при ремонте форсунок со значительным износом, позволяющая снизить себестоимость восстановления без критической потери эксплуатационных характеристик.
7. Аналоги и альтернативные обозначения
Ниже приведён сводный перечень номеров, под которыми может фигурировать данный распылитель или совместимые с ним форсунки.
- Номера распылителя: 0433172168, 0 433 172 168, 433172168, DLLA145P2168, DLLA 145 P 2168, 145P2168, RU DLLA 145 P 2168, А-02-147-00-00-00, А-02-001-00-00-05, 0433172168 BAT, 0433172168 FW, 0433172168-MX, DLLA145P2168 BAT, Z61826R.
- Номера форсунок: 0445110376, 0445110594, 0445110807, 0445110808, 0986435314, 5258744, 5285744, 5309291, 5347134, Z61826R.
8. Дополнительная информация
Распылитель 0433172168 (DLLA145P2168) применяется в форсунках нескольких производителей. Список совместимых форсунок и двигателей, а также техники, куда они устанавливаются, представлен в соответствующих разделах выше. Основное применение — ремонт форсунок коммерческого транспорта ГАЗ (Газель, Соболь), а также некоторых моделей Foton и JAC, оснащённых двигателем Cummins ISF 2.8. Распылитель является сменным элементом (nozzle) для восстановления вышеуказанных форсунок. Номера форсунок от Bosch и Cummins взаимозаменяемы. Форсунки других производителей (BAT, ZIKMAR, LIWEI и др.) — это аналоги, которые также используют данный распылитель.
