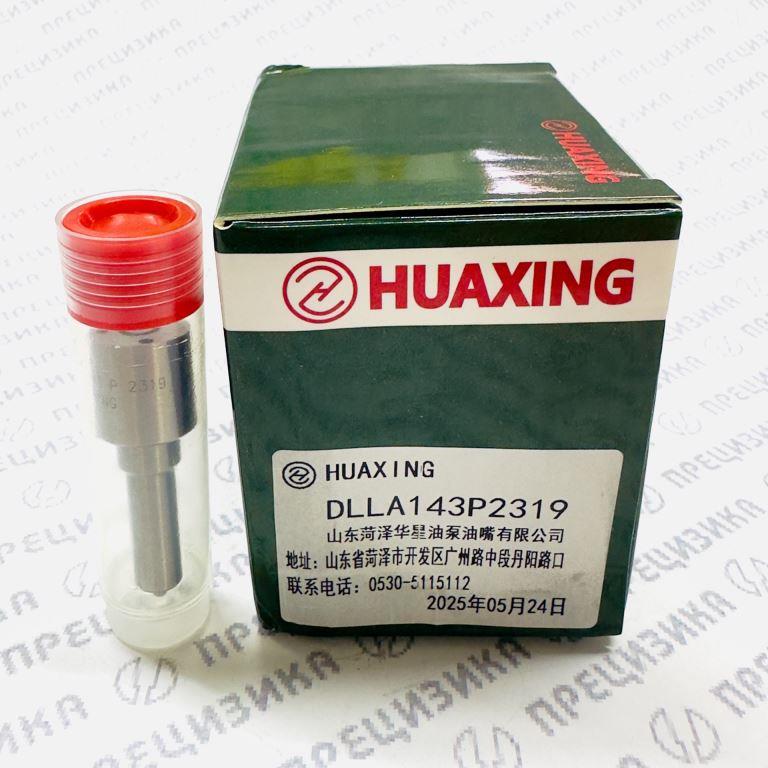

DLLA143P2319 Распылитель форсунки Huaxing
Распылитель HUAXING 0433172319 (DLLA143P2319)
Артикул: 0433172319
Бренд: HUAXING
Производитель: Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd (КНР)
1. Описание и конструктивные особенности
Распылитель DLLA143P2319 является сменным прецизионным элементом дизельной форсунки типа Common Rail. Конструктивно представляет собой дырчатый распылитель с удлинённым корпусом и центральным каналом подвода топлива. Крепление в корпусе форсунки осуществляется штырьковым способом. Расшифровка маркировки согласно стандарту DLLA приведена в таблице.
| Символ | Значение |
|---|---|
| D (Duese) | Распылитель |
| L (Loch) | Дырчатый тип (многоструйный) |
| L (Lange) | Удлинённый корпус |
| A | Штырьковое крепление с одним каналом подвода топлива |
| P | Диаметр направляющей иглы 4 мм |
| 143 | Угол конуса распыла (в градусах) |
| 2319 | Идентификатор конструктивного исполнения |
Корпус и игла распылителя изготовлены из легированной инструментальной стали. Посадочные поверхности проходят термообработку, прецизионную шлифовку и селективную сборку для обеспечения точного зазора в паре «игла–корпус».
2. Назначение
Изделие предназначено для точного дозирования, мелкодисперсного распыления и распределения дизельного топлива в камере сгорания. Применяется при ремонте и восстановлении топливных форсунок. Обеспечивает штатное смесеобразование, способствующее полному сгоранию рабочей смеси, восстановлению мощностных и экономических показателей двигателя, а также снижению уровня вредных выбросов в соответствии с нормами Евро‑4 и Евро‑5.
3. Типоразмер, обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | CR Nozzle DLLA |
| Артикул (оригинальный) | 0 433 172 319 (0433172319) |
| Типоразмер | DLLA143P2319 |
| Диаметр направляющей иглы (индекс P) | 4 мм |
| Количество сопловых отверстий | 4 |
| Диаметр сопловых отверстий | 0,36 мм |
| Угол конуса распыла | 143° |
| Совместимый тип корпуса форсунки | CRIN2‑16‑BL |
| Материал корпуса и иглы | Легированная инструментальная сталь (термообработанная) |
| Экологический стандарт | Евро‑4 / Евро‑5 |
4. Применимость
4.1 Совместимые форсунки
| Артикул форсунки Bosch |
|---|
| 0 445 120 329 (0445120329) |
| 0 445 120 383 (0445120383) |
4.2 Двигатели
| Серия | Модели / модификации |
|---|---|
| ISBe (4‑цил.) | 4ISBe185 |
| ISBe (6‑цил.) | 6ISBe210, 6ISBe225, 6ISBe245, 6ISBe250, 6ISBe260, 6ISBe275, 6ISBe285, 6ISBe300 |
| ISDe (4‑цил.) | 4ISDe185, 4ISDe205 |
| ISDe (6‑цил.) | 6ISDe210, 6ISDe225, 6ISDe245, 6ISDe250, 6ISDe260, 6ISDe285 |
| ISB / QSB | ISB 6.7, QSB 6.7, ISDE4.5 / QSB4.5 |
4.3 Техника
| Тип техники | Модели |
|---|---|
| Грузовые автомобили | КамАЗ (4308, 43253, 43255, 5308, 53605, 5410, 5511, 65115, 65116, 65117, 6520, 65205), МАЗ (4371W2, 5337W3, 5516W4, 5551W3), DAF (CF65, LF45, LF55), IVECO EuroCargo Tector, Foton Auman (BJ51), Avia (D60, D75, D80, D85, D90, D100, D110, D120) |
| Автобусы | ПАЗ (3203, 3204, 3206, 3237), ЛиАЗ (5256.53), НЕФАЗ (5299), КАвЗ (4235, 4238, 4308, 5320), Higer (KLQ6826Q, KLQ6885Q, KLQ6891GA, KLQ6928Q, KLQ6109GL, KLQ6119TQ), Yutong (ZK6737D, ZK6852HG, ZK6899HA, ZK6118HGA, ZK6129H), Golden Dragon (KLQ6826Q, KLQ6891GA, KLQ6928Q, KLQ6109GL, KLQ6119TQ), Zhongtong (LCK6898H, LCK6935H, LCK6105GM), Solbus Solcity SWN11 |
| Спецтехника | Экскаваторы XCMG (серия XE, в т.ч. XE200D), дорожно-строительные и коммунальные машины с двигателями Cummins ISB/ISDe |
5. Правила подбора и замены
Подбор распылителя осуществляется строго по типоразмеру DLLA143P2319 либо по оригинальному артикулу 0 433 172 319. Перед заменой необходимо сверить маркировку на корпусе снятого распылителя.
Работы по замене распылителя относятся к категории ремонтных операций с прецизионной топливной аппаратурой. Рекомендуется выполнять их в условиях специализированной мастерской. При замене необходимо:
- очистить форсунку от загрязнений;
- заменить уплотнительные элементы (уплотнительное кольцо, медную шайбу);
- проверить и при необходимости отрегулировать давление открытия;
- проверить гидравлическую плотность и качество распыла на диагностическом стенде;
- в случае замены на форсунках Common Rail с электронным управлением учитывать возможную необходимость записи кода коррекции производительности (IMA-кода) в блок управления двигателем.
Попытка самостоятельной замены без специализированного оборудования и надлежащей квалификации может привести к некорректной работе топливной системы и выходу из строя смежных компонентов.
6. О производителе и качестве продукции
Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd — китайское предприятие, специализирующееся на выпуске прецизионных элементов дизельной топливной аппаратуры. Производственная номенклатура включает распылители, плунжерные пары, нагнетательные клапаны и ремкомплекты.
Продукция HUAXING изготавливается на автоматизированных линиях с применением селективной сборки и многоступенчатого контроля геометрических параметров. Заявленное качество подтверждается соответствием международным отраслевым стандартам. Детали проходят испытания на гидравлическую плотность и равномерность распыла. Выпускаемые распылители позиционируются как прямая замена оригинальным компонентам Bosch при ремонте форсунок Common Rail.
Кросс-номера и альтернативные обозначения
Аналоги распылителя:
| Тип номера | Артикул |
|---|---|
| Оригинальный (Bosch) | 0 433 172 319, 0433172319 |
| Типоразмер | DLLA143P2319 |
| Альтернативные производители / внутренние коды | 11‑277, FIB1335SN, FZB3291MT, FZB3291SN, LWDLLA143P2319, MR DLLA143P2319, RU DLLA143P2319 |
OEM-номера форсунок в сборе (не являются прямыми номерами распылителя):
- 5267035 (5 267 035)
- 5317323
- 11030010
- C5267037
