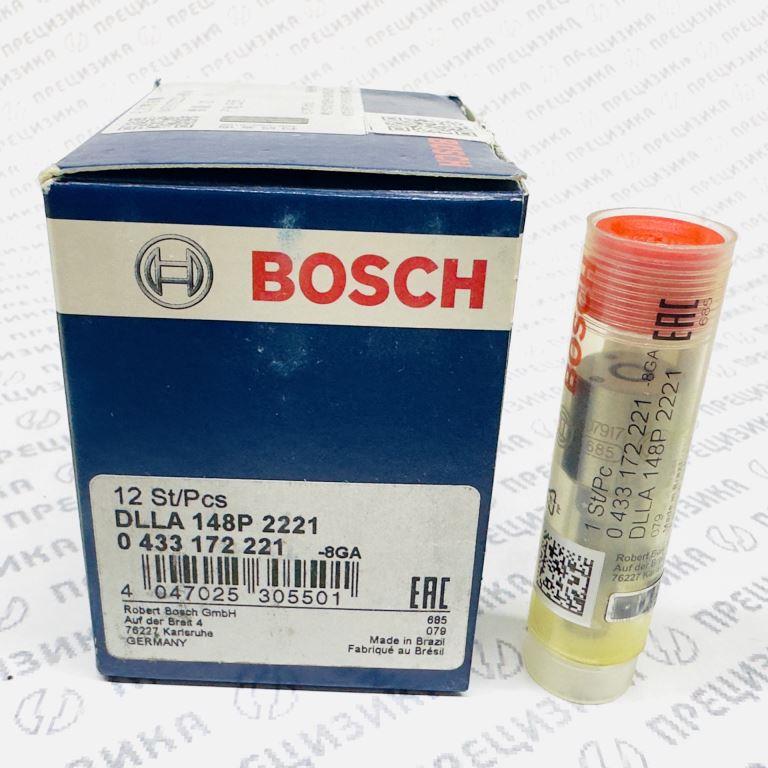

Распылитель форсунки DLLA148P2221 (арт. 0433172221)

Прецизионный компонент системы Common Rail Bosch для двигателей Weichai WP12

1. Описание и конструктивные особенности

Распылитель DLLA148P2221 (оригинальный артикул Bosch: 0 433 172 221) представляет собой сменный наконечник электрогидравлической форсунки. Является исполнительным элементом, отвечающим за финальную фазу впрыска — дозирование, формирование факела и мелкодисперсный распыл топлива в камере сгорания. Изделие производится из высоколегированных износостойких сталей с применением прецизионной электроэрозионной и лазерной обработки сопловых отверстий.

Конструкция корпуса относится к типу DLLA, что расшифровывается следующим образом:

• D (Düse) — распылитель (сопло);
• L (Löcher) — многоструйный (с сопловыми отверстиями);
• L (Lang) — удлиненный корпус;
• A (Ausführung) — исполнение со смещением/скосом носика корпуса относительно оси (стандартное исполнение для ряда форсунок Bosch CRIN).
• P — типоразмер иглы, указывающий на номинальный диаметр 4 мм.

Калибровочный код 2221 определяет строго индивидуальные гидравлические характеристики, установленные на заводе-изготовителе. Он гарантирует соответствие эталонным значениям по давлению открытия и производительности, что исключает необходимость механической подгонки при замене. Обязательным условием является настройка форсунки на стенде. Поставляется в индивидуальной герметичной пластиковой тубе, исключающей механические повреждения прецизионных поверхностей и попадание абразивных частиц.

2. Назначение

Изделие предназначено для установки в оригинальные электрогидравлические форсунки Bosch типа CRIN2-16-BL (арт. 0 445 120 265) в качестве сменного рабочего элемента. Основная задача — восстановление или обеспечение проектных параметров топливного факела: оптимального угла раскрытия конуса, однородности распыла и дальнобойности струи. Это необходимо для достижения полного сгорания топливно-воздушной смеси, поддержания паспортной мощности двигателя и соблюдения экологических норм по дымности и составу отработавших газов.

3. Типоразмер, обозначение, материал и технические характеристики

4. Применимость

4.1. Совместимые форсунки в сборе

Распылитель является штатным сменным элементом для форсунок со следующими артикулами:

4.2. Совместимые двигатели

Устанавливается на рядные 6-цилиндровые дизельные двигатели Weichai Power серии WP12, оснащенные системой Common Rail. Проверенные модели моторов:

Примечание: для двигателей серий WD615/WD618 с механическими ТНВД не применяется.

4.3. Применяемая техника

Силовые агрегаты Weichai WP12 с указанными форсунками устанавливаются на тяжелую коммерческую и специальную технику преимущественно китайского производства:

5. Правила подбора и замены

При подборе необходимо точно идентифицировать маркировку на корпусе старого распылителя. Поиск осуществляется по оригинальному артикулу Bosch 0 433 172 221 или номеру DLLA148P2221. Замена распылителя относится к работам, требующим специализированного оборудования и квалификации.

Порядок действий при замене:

1. Дефектация форсунки в сборе на испытательном стенде высокого давления (CRIN) для подтверждения выхода из строя именно распылителя.
2. Разборка форсунки с соблюдением правил чистоты.
3. Замена распылителя. Установка производится со строгим соблюдением момента затяжки накидной гайки (гайки сопла).
4. Обязательная настройка и кодирование форсунки на стенде. В процессе настройки проверяется и, при необходимости, корректируется код производительности (IMA/ISA code), проверяются давление открытия, обратная утечка и качество распыла. Использование распылителя без стендовой настройки ведет к нестабильной работе, перерасходу топлива и риску повреждения двигателя.

Аналоги и кросс-номера:

При поиске деталь может фигурировать под следующими обозначениями:

6. О производителе и качестве продукции

Бренд BOSCH (Robert Bosch GmbH) является одним из мировых лидеров в области разработки и производства компонентов топливных систем. Оригинальные распылители Bosch, включая модель 0 433 172 221, производятся на заводах компании, расположенных в различных регионах мира, включая Китай.

Локализация производства в КНР не влияет на конечные технические параметры изделия. Качество продукции контролируется в соответствии с корпоративными стандартами Bosch. Каждый распылитель проходит выходной контроль гидравлической производительности на автоматизированных стендах. Параметры обработанных лазером сопловых отверстий и прецизионных сопрягаемых поверхностей гарантируют заявленный ресурс и стабильность характеристик на протяжении всего срока службы при условии использования качественного топлива и соблюдения межсервисных интервалов замены топливных фильтров.
