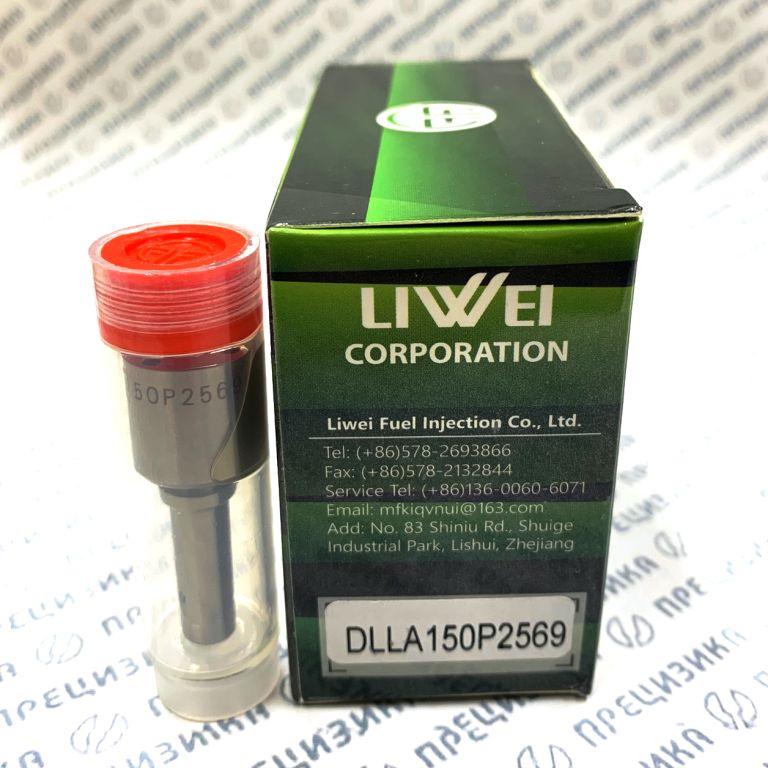

Распылитель LIWEI DLLA150P2569 (аналог Bosch 0 433 172 569)

Данные проверены и уточнены.

В описании учтены следующие корректировки: количество распыляющих отверстий — 8; диаметр отверстий — около 0,145 мм; рабочее давление системы Common Rail — до 1600–1800 бар; не допускается применение в форсунках нового образца 5340.1112010-01/-20 без отдельного подтверждения совместимости.

1. Описание и конструктивные особенности

Распылитель DLLA150P2569 — это прецизионная пара «корпус–игла» многодырчатого типа с удлиненной рабочей частью. Изделие устанавливается в корпус дизельной форсунки Common Rail и формирует факел распыла топлива в камере сгорания.

Конструктивные особенности:

Распылитель поставляется как готовая пара «корпус–игла». Разукомплектование пары не допускается. Попадание пыли, влаги и механические повреждения рабочих поверхностей приводят к потере герметичности и изменению параметров впрыска.

2. Назначение

Изделие предназначено для ремонта и восстановления дизельных форсунок Common Rail Bosch. Применяется в специализированных сервисах топливной аппаратуры при замене изношенного или поврежденного распылителя.

Назначение:

• восстановление штатного мелкодисперсного распыла топлива;
• восстановление равномерности подачи топлива по цилиндрам;
• снижение расхода топлива и дымности отработавших газов;
• приведение параметров впрыска к значениям, заданным для ранних версий двигателей Евро-4/Евро-5.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Идентификация и аналоги

3.2. Расшифровка обозначения

3.3. Материал и технические характеристики

Давление начала впрыска для распылителя отдельно не нормируется. Оно определяется гидравлической системой форсунки и калибровкой блока управления двигателем.

4. Применимость: форсунки, двигатели, техника

4.1. Применяемые форсунки

Важно: распылитель DLLA150P2569 не предназначен для форсунок нового образца с индексами 5340.1112010-01, 5340.1112010-20 без отдельного подтверждения совместимости по каталогу.

4.2. Двигатели

4.3. Техника

Приведенный список техники не является исчерпывающим. Перед установкой необходимо сверять номер форсунки и маркировку распылителя.

5. Правила подбора и замены

• Проверить маркировку форсунки. Распылитель DLLA150P2569 применяется в форсунках Bosch 0 445 120 460 и ЯМЗ 53443-1112010 / 5340.1112010.
• Сравнить старый и новый распылитель по маркировке, числу отверстий, углу распыла и диаметру иглы.
• Для форсунок с индексами -01, -20 и другими отличающимися модификациями требуется проверка по каталогу.
• Установку выполнять в условиях сервиса топливной аппаратуры. Попадание пыли и влаги не допускается.
• Использовать новые уплотнительные шайбы, медные кольца и крепежные элементы.
• После сборки форсунки провести стендовую проверку: герметичность, обратный слив, производительность, равномерность подачи, качество распыла.
• При ремонте двигателя рекомендуется проверять и калибровать все форсунки комплектом.

6. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. — китайский производитель элементов дизельной топливной аппаратуры. Номенклатура включает распылители, плунжерные пары, клапаны и ремонтные компоненты.

Продукция LIWEI предназначена для вторичного рынка и поставляется как аналог оригинальных комплектующих Bosch. Изделие DLLA150P2569 изготовлено из легированной стали. Производителем заявлены геометрические допуски и термообработка рабочих поверхностей.

LIWEI не является OEM-поставщиком Bosch. Изделие является независимым аналогом. Для подтверждения стабильности параметров рекомендуется проводить входной контроль геометрии и обязательную стендовую проверку форсунки после установки распылителя.

Справочное примечание по проверке данных

При подготовке описания выполнена проверка по открытым данным. Исходные значения «9 отверстий» и «давление 3000 бар» не соответствуют данному типоразмеру. Для DLLA150P2569 подтверждено: 8 отверстий, диаметр около 0,145 мм, угол 150°, рабочее давление системы до 1600–1800 бар.
