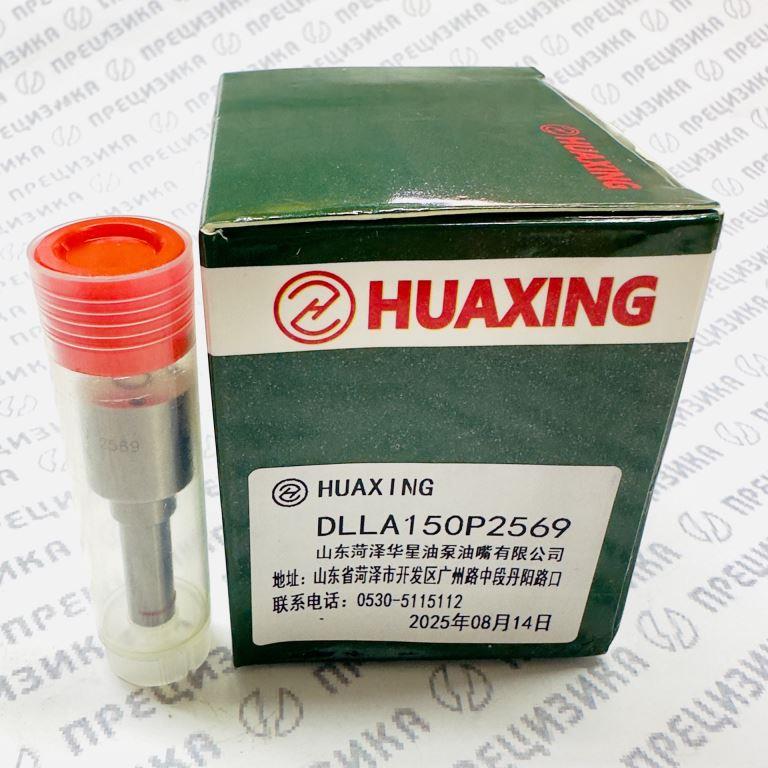

DLLA150P2569 Распылитель форсунки Huaxing
Распылитель DLLA150P2569 (артикул 0433172569)
Бренд: HUAXING
Производитель: Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd, Китай
OEM-номер Bosch: 0 433 172 569 / 0433172569
Примечание по проверке данных: распылитель DLLA150P2569 — восьмиструйный. Диаметр распыляющих отверстий — около 0,145 мм. Пиковое давление топливной системы — до 1600–1800 бар. Изделие не применяется на форсунках ЯМЗ 5340.1112010-01 и 5340.1112010-20.
1. Описание и конструктивные особенности
Распылитель DLLA150P2569 представляет собой прецизионную пару «корпус–игла» закрытого типа. Относится к многодырчатым распылителям с удлиненной рабочей частью. Поставляется как готовая неразборная прецизионная пара. Устанавливается в корпус форсунки Common Rail.
Конструктивные параметры:
| Параметр | Значение |
|---|---|
| Тип распылителя | DLLA — дырчатый, удлиненный, штифтовое крепление |
| Количество распыляющих отверстий | 8 |
| Угол конуса распыла | 150° |
| Диаметр распыляющих отверстий | ≈0,145 мм |
| Диаметр иглы | 4 мм — типоразмер P |
| Крепление | штифтовое — типоразмер A |
| Состояние | прецизионная пара, неразборная |
| Исполнение | с «мешочным» объемом под иглой — Sackloch |
Распылитель предназначен для работы в составе форсунок Bosch. Рабочие поверхности иглы и корпуса обработаны с высокой точностью. Герметичность по седлу иглы обеспечивает отсечку подачи топлива и предотвращает подтекание после завершения впрыска.
2. Назначение
Распылитель DLLA150P2569 предназначен для ремонта и восстановления дизельных форсунок Common Rail Bosch. Применяется при замене изношенного распылителя в процессе ремонта топливной аппаратуры.
Основное назначение:
- восстановление заводских параметров впрыска;
- обеспечение мелкодисперсного распыления топлива;
- восстановление герметичности по седлу иглы;
- снижение обратного слива;
- устранение неравномерности подачи топлива по цилиндрам;
- снижение дымности отработавших газов;
- приведение параметров форсунки к нормам Евро-4 / Евро-5.
Применяется только в составе ремонтной форсунки. Не является самостоятельным узлом для установки в двигатель.
3. Аналоги, типоразмер и обозначения
3.1. Расшифровка обозначения DLLA150P2569
| Символ | Расшифровка |
|---|---|
| D | Düse — распылитель |
| L | Lochdüse — дырчатый |
| L | Lang — удлиненная рабочая часть |
| A | штифтовое крепление — pin fixing |
| 150 | угол конуса распыла, градусы |
| P | диаметр иглы 4 мм |
| 2569 | код модификации |
3.2. Каталожные номера и аналоги
| Номер / обозначение | Источник / тип |
|---|---|
| 0 433 172 569 | Bosch — OEM |
| 0433172569 | Bosch — сокращенный номер |
| DLLA 150P 2569 | маркировка |
| DLLA 150P2569 | маркировка |
| DLLA150P2569 | маркировка |
| 110-30-019 | аналог вторичного рынка |
| FIB1701RF | аналог — Ledo |
| 11-265 | аналог — Repard |
3.3. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | легированная сталь типа 18CrNi8 или аналог |
| Твердость рабочих поверхностей | HRC 58–62 |
| Количество отверстий | 8 |
| Диаметр распыляющих отверстий | ≈0,145 мм |
| Угол распыла | 150° |
| Диаметр иглы | 4 мм |
| Давление начала подъема иглы | задается настройкой форсунки, ориентировочно более 300 бар |
| Максимальное рабочее давление системы | до 1600–1800 бар |
| Диапазон температуры окружающей среды | −40…+120 °C |
| Кратковременная рабочая температура | до +200 °C |
| Экологический класс | Евро-4 / Евро-5, ранние исполнения |
4. Применимость
4.1. Форсунки
| Форсунка | Применимость |
|---|---|
| Bosch 0 445 120 460 / 0445120460 | применяется |
| ЯМЗ 5340.1112010 | применяется |
| ЯМЗ 53443-1112010 / 53443.1112010 / 534431112010 | применяется |
| ЯМЗ 5340.1112010-01 | не применять |
| ЯМЗ 5340.1112010-20 | не применять |
Распылитель совместим только с форсунками Bosch 0445120460 старого образца и их аналогами ЯМЗ 5340.1112010, 53443-1112010. Установка в форсунки нового образца 5340.1112010-01 и 5340.1112010-20 не допускается.
4.2. Двигатели
| Серия | Модификации |
|---|---|
| ЯМЗ-534, 4 цилиндра | ЯМЗ-5340, ЯМЗ-5341, ЯМЗ-5342, ЯМЗ-5343, ЯМЗ-5344, ЯМЗ-53443, ЯМЗ-53443-10, ЯМЗ-53443-11, ЯМЗ-53443-20, ЯМЗ-53443-30, ЯМЗ-53443-40, ЯМЗ-53443-41, ЯМЗ-53443-50, ЯМЗ-53443-51, ЯМЗ-53445, ЯМЗ-53445-20, ЯМЗ-53445-22, ЯМЗ-53445-23, ЯМЗ-53445-27 |
| ЯМЗ-536, 6 цилиндров | ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364, ЯМЗ-53642 |
4.3. Техника
Применимость техники определяется установленным двигателем ЯМЗ-534 / ЯМЗ-536 и форсункой Bosch 0445120460.
| Категория | Модели |
|---|---|
| Грузовые автомобили и шасси | ГАЗ-3308, ГАЗ-3309, ГАЗон NEXT, Садко NEXT; КАМАЗ-4308, КАМАЗ-43685, КАМАЗ-5297, КАМАЗ-5308, КАМАЗ Компас; МАЗ-4370, МАЗ-4371, МАЗ-4380, МАЗ-4381, МАЗ-4570, МАЗ-5340, МАЗ-5340В3, МАЗ-5440, МАЗ-5440С5, МАЗ-5550С3, МАЗ-6312В9, МАЗ-6430, МАЗ-6501С5; Урал-3255, Урал-4320-71, Урал-43206, Урал-43207, Урал-5557, Урал М |
| Автобусы | ГолАЗ-5291, КАвЗ-4235 «Аврора», КАвЗ-4270, ЛиАЗ-4292, ЛиАЗ-5292, ЛиАЗ-6213, МАЗ-203, МАЗ-206, НЕФАЗ-5299, ПАЗ-3204, ПАЗ-3205, ПАЗ-4234, ПАЗ Вектор NEXT |
| Сельскохозяйственная техника | Кировец К-5, Кировец К-7, ПАЛЕССЕ GS12, ПАЛЕССЕ GS16, ПАЛЕССЕ GS3219, Rostselmash Acros, Rostselmash Vector |
| Спецтехника | машины на шасси МАЗ, Урал, ГАЗ с двигателями ЯМЗ-534/536; ТВЭКС, ЧСДМ, Брянский Арсенал — при установке двигателей указанных серий |
5. Правила подбора и замены
| Этап | Требование |
|---|---|
| Идентификация | Перед заказом сверить маркировку форсунки. Допустимые номера: 0445120460, 0 445 120 460, 5340.1112010, 53443-1112010, 53443.1112010, 534431112010. |
| Проверка совместимости | Не устанавливать на форсунки 5340.1112010-01 и 5340.1112010-20. Проверить, что форсунка относится к ранним исполнениям Евро-4/5. |
| Дефектовка | Перед заменой проверить корпус форсунки на износ посадочных мест, трещины, коррозию. При повреждениях корпуса заменить форсунку в сборе. |
| Подготовка | Выполнять работы на чистом рабочем месте. Использовать калибровочную жидкость. Не касаться прецизионных поверхностей руками. |
| Установка | Заменить уплотнительные кольца и шайбы. Соблюдать моменты затяжки по ремонтной документации на форсунку. |
| Проверка после сборки | Обязательна проверка на стенде Common Rail: герметичность, цикловая подача, обратный слив, параметры распыла. При необходимости выполнить корректировку кода производительности, если это предусмотрено сервисной документацией. |
| Хранение | До установки хранить в закрытой упаковке с консервационной смазкой. Не допускать попадания влаги, пыли, механических воздействий. |
6. О производителе и качестве продукции
| Параметр | Информация |
|---|---|
| Производитель | Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd |
| Бренд | HUAXING |
| Страна | Китай |
| Специализация | детали дизельной топливной аппаратуры |
| Тип продукции | распылители, клапанные пары, ремкомплекты |
Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd — специализированный производитель прецизионных деталей топливной аппаратуры дизельных двигателей. Продукция выпускается под брендом HUAXING. Производственные процессы включают механическую обработку направляющих поверхностей, селективную сборку пар, контроль геометрии и гидравлические испытания.
Распылитель DLLA150P2569 поставляется как аналог оригинального распылителя Bosch. Изделие не является оригинальной продукцией Bosch. После установки рекомендуется обязательная стендовая проверка для подтверждения рабочих параметров конкретной форсунки.
