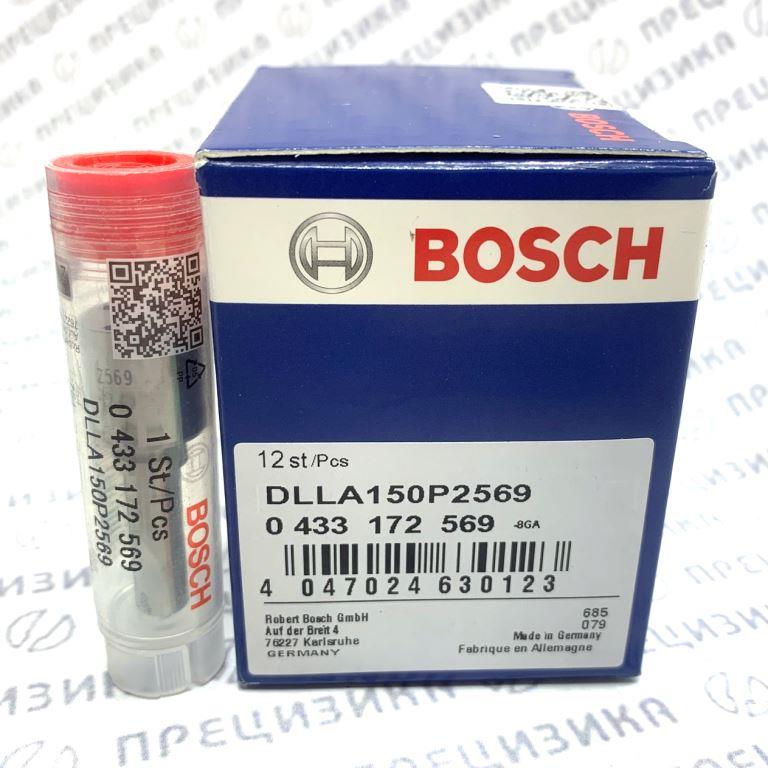

DLLA150P2569 Распылитель форсунки Bosch копия
Распылитель DLLA150P2569 (0 433 172 569) — неоригинальная запасная часть для топливной аппаратуры Common Rail
Артикул: DLLA150P2569
OEM-номер: 0 433 172 569 / 0433172569
Бренд/маркировка: BOSCH
Производитель: Китай
Статус: не оригинал, изделие послепродажного рынка
Сводка проверенных данных
| Параметр | Исходное значение | Проверенное значение | Примечание |
|---|---|---|---|
| Количество распыляющих отверстий | 9 | 8 | соответствует маркировке DLLA150P2569 |
| Диаметр сопловых отверстий | 0,10 мм | около 0,145 мм | класс точности H |
| Максимальное давление системы | 3000 бар | до 1800 бар | системы Common Rail Евро-4/5 |
| Совместимость | все форсунки ЯМЗ-534/536 | только форсунки старого образца 0 445 120 460 | не для 5340.1112010-01/-20 |
1. Описание и конструктивные особенности
Распылитель DLLA150P2569 — прецизионный элемент дизельной форсунки системы Common Rail. Устанавливается в корпус форсунки и предназначен для формирования мелкодисперсного топливного факела, дозирования подачи топлива и распределения его по камере сгорания.
Конструктивно изделие представляет собой неразборную прецизионную пару «корпус — игла». Распылитель относится к многодырчатому типу с удлинённой рабочей частью.
Таблица 1. Конструктивные параметры
| Параметр | Значение |
|---|---|
| Маркировка типоразмера | DLLA 150 P 2569 |
| Расшифровка обозначения | D — распылитель; L — дырчатый; L — удлинённый; A — штифтовое крепление; 150 — угол распыла; P — игла 4 мм; 2569 — код модификации |
| Тип корпуса | многодырчатый, Sackloch |
| Количество распыляющих отверстий | 8 |
| Диаметр распыляющих отверстий | около 0,145 мм |
| Угол конуса распыла | 150° |
| Диаметр иглы | 4 мм |
| Тип крепления | штифтовое |
| Исполнение | неразборная прецизионная пара |
Конструкция рассчитана на работу при высоких давлениях впрыска. Точность обработки направляющих поверхностей и седла иглы имеет определяющее значение для равномерности подачи топлива и герметичности запорного конуса.
2. Назначение
Изделие предназначено для ремонта и восстановления дизельных форсунок Bosch Common Rail.
Назначение распылителя:
- восстановление заводских параметров впрыска после износа штатного распылителя;
- обеспечение требуемого смесеобразования;
- снижение расхода топлива и дымности отработавших газов;
- поддержание соответствия экологическим нормам Евро-4 / Евро-5;
- замена изношенной или повреждённой распыляющей пары без замены всей форсунки.
Распылитель применяется только в топливной аппаратуре Common Rail. Установка в системы иного типа не предусмотрена.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Таблица 2. Обозначения и аналоги
| Позиция | Обозначение / артикул |
|---|---|
| Номер по каталогу Bosch | 0 433 172 569 |
| Артикул изделия | DLLA150P2569 |
| Сокращённые обозначения | 0433172569, DLLA 150P 2569, DLLA 150P2569, DLLA150P2569 |
| Аналог Repard | 11-265 |
| Аналог Fair Parts | 110-30-019 |
| Аналог Ledo | FIB1701RF |
| Совместимая форсунка Bosch | 0 445 120 460 / 0445120460 |
| Заводские обозначения форсунки ЯМЗ | 5340-1112010, 5340.1112010, 53443-1112010, 53443.1112010, 534431112010 |
Таблица 3. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | легированная сталь; возможный аналог — 18CrNi8 |
| Твёрдость рабочих поверхностей | HRC 58–62 |
| Количество распыляющих отверстий | 8 |
| Диаметр распыляющих отверстий | около 0,145 мм |
| Угол распыла | 150° |
| Диаметр иглы | 4 мм |
| Тип крепления | штифтовое |
| Рабочее давление системы | до 1800 бар |
| Давление начала подъёма иглы | устанавливается при настройке форсунки; обычно более 300 бар |
| Диапазон рабочих температур | от -40 °C до +120 °C; кратковременно до +200 °C |
| Тип топливной системы | Common Rail |
Изделие не предназначено для топливных систем с максимальным давлением 3000 бар. Применение в таких системах не допускается.
4. Применимость
4.1. Форсунки
Распылитель применяется для ремонта форсунок Bosch старого образца.
| Форсунка | Обозначения |
|---|---|
| Bosch Common Rail | 0 445 120 460 / 0445120460 |
| ЯМЗ | 5340-1112010, 5340.1112010, 53443-1112010, 53443.1112010, 534431112010 |
Ограничение по совместимости:
- не применять с форсунками нового образца 5340.1112010-01;
- не применять с форсунками нового образца 5340.1112010-20.
Форсунки нового образца имеют другую конструкцию распылителя и отличающиеся параметры впрыска. Установка DLLA150P2569 в указанные форсунки не допускается.
4.2. Двигатели
Распылитель используется при ремонте топливной аппаратуры двигателей Ярославского моторного завода серий ЯМЗ-534 и ЯМЗ-536.
| Серия двигателя | Модификации |
|---|---|
| ЯМЗ-534 | 5340, 5341, 5342, 5343, 5344, 53443, 53443-10, 53443-11, 53443-20, 53443-30, 53443-40, 53443-41, 53443-50, 53443-51, 53445, 53445-20, 53445-22, 53445-23, 53445-27 |
| ЯМЗ-536 | 536, 5361, 5362, 5363, 5364, 53642 |
Применимость к конкретной модификации двигателя зависит от установленной форсунки. Перед подбором необходимо проверить номер форсунки и её заводское обозначение.
4.3. Техника
Двигатели ЯМЗ-534/536 с форсунками указанного типа устанавливаются на следующую технику.
Таблица 4. Грузовые автомобили и шасси
| Производитель | Модели |
|---|---|
| ГАЗ | ГАЗ-3308, ГАЗ-3309, ГАЗон NEXT, Садко NEXT |
| МАЗ | МАЗ-4370, МАЗ-4371, МАЗ-4380, МАЗ-4381, МАЗ-4570, МАЗ-5340, МАЗ-5340В3, МАЗ-5440, МАЗ-5440С5, МАЗ-5550С3, МАЗ-6312В9, МАЗ-6430, МАЗ-6501С5 |
| Урал | Урал-3255, Урал-4320-71, Урал-43206, Урал-43207, Урал-5557, Урал М |
| КАМАЗ | КАМАЗ-4308, КАМАЗ-43685, КАМАЗ-5297, КАМАЗ-5308, КАМАЗ Компас |
Таблица 5. Автобусы
| Производитель | Модели |
|---|---|
| ПАЗ | ПАЗ-3204, ПАЗ-3205, ПАЗ-4234, ПАЗ Вектор NEXT |
| ЛиАЗ | ЛиАЗ-4292, ЛиАЗ-5292, ЛиАЗ-6213 |
| КАвЗ | КАвЗ-4235 «Аврора», КАвЗ-4270 |
| НЕФАЗ | НЕФАЗ-5299 |
| ГолАЗ | ГолАЗ-5291 |
Таблица 6. Сельскохозяйственная и специальная техника
| Производитель / тип | Модели |
|---|---|
| Гомсельмаш | ПАЛЕССЕ GS12, ПАЛЕССЕ GS16, ПАЛЕССЕ GS3219 |
| Петербургский тракторный завод | Кировец К-5, Кировец К-7 |
| Rostselmash | Acros, Vector |
| Спецтехника | экскаваторы и погрузчики ТВЭКС, ЧСДМ, Брянский Арсенал |
5. Правила подбора и замены
Перед заказом необходимо выполнить следующее:
- проверить номер форсунки на корпусе;
- сверить заводское обозначение форсунки с перечнем совместимых: 0 445 120 460 / 0445120460, 5340-1112010, 5340.1112010, 53443-1112010, 53443.1112010, 534431112010;
- убедиться, что форсунка не относится к новому образцу 5340.1112010-01 или 5340.1112010-20;
- проверить маркировку распылителя DLLA150P2569 и количество распыляющих отверстий — 8.
Замену распылителя следует выполнять в специализированной мастерской по ремонту топливной аппаратуры. После установки обязательна проверка форсунки на испытательном стенде:
- давление начала впрыска;
- равномерность подачи по цилиндрам;
- форма и равномерность факела распыла;
- величина обратного слива;
- герметичность запорного конуса.
При монтаже необходимо соблюдать чистоту. Не допускается разбирать прецизионную пару без необходимости, касаться иглы и седла руками, использовать загрязнённый инструмент. Уплотнительные шайбы и кольца подлежат замене. Моменты затяжки принимаются по ремонтной документации на конкретную форсунку.
Неоригинальные распылители требуют обязательного входного контроля гидравлических характеристик.
6. О производителе и качестве продукции
Страна производства — Китай. Изделие относится к неоригинальным запасным частям послепродажного рынка.
Маркировка BOSCH указана в карточке товара. Данная маркировка не является подтверждением изготовления изделия на предприятиях Bosch или по лицензии Bosch. Фактический производитель — Китай.
Параметры изделия заявлены в соответствии с типоразмером DLLA150P2569. Качество неоригинальных распылителей может отличаться от оригинальных компонентов Bosch по стабильности гидравлических характеристик, точности обработки и ресурсу. Перед установкой рекомендуется проверка на стенде.
Гарантийные обязательства определяются продавцом. Гарантия не распространяется на повреждения, вызванные неверным подбором, нарушением правил установки или использованием форсунки с несовместимым распылителем.
