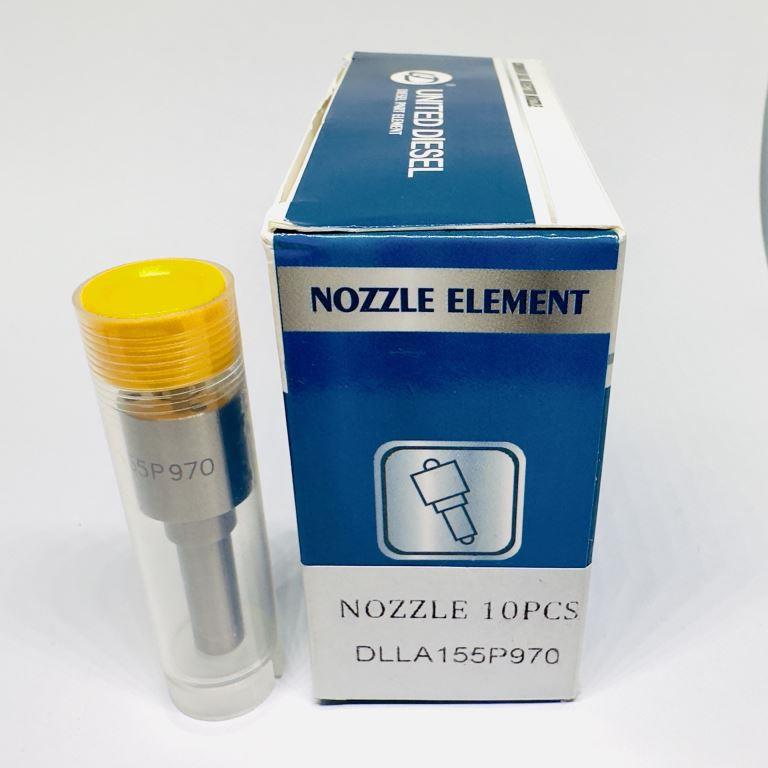

DLLA155P970 Распылитель форсунки United Diesel
Распылитель топливной форсунки DENSO DLLA155P970 (Артикул: 093400-9700)
Производитель: United Diesel (Китай)
Бренд: United Diesel
Артикул: DLLA155P970
Распылитель Common Rail для DENSO — прецизионный сменный элемент (сопло) топливной форсунки. Обеспечивает мелкодисперсное распыление дизельного топлива в камере сгорания, что определяет эффективность сгорания, расход топлива и содержание вредных веществ в отработавших газах.
1. Описание и конструктивные особенности
Распылитель DLLA155P970 предназначен для установки в корпус форсунок DENSO системы Common Rail. Деталь выполнена с применением высокоточной механической и лазерной обработки. Основные конструктивные параметры:
| Параметр | Значение |
|---|---|
| Серия (типоразмер) | P |
| Количество распыливающих отверстий | 9 |
| Диаметр распыливающих отверстий | ~0,11 мм |
| Угол конуса распыла | 155° |
| Диаметр иглы | 4,0 мм |
| Тип гидрозатвора | Прецизионная пара «игла–корпус» |
| Рабочее давление | до 2200 бар |
| Материал | Высоколегированная сталь с упрочнением поверхности (азотирование / нитрид титана) |
| Рабочая среда | Дизельное топливо по EN 590 |
Конструкция безштифтовая, многоструйная. Девять отверстий малого диаметра формируют равномерный топливный факел с широким углом раскрытия, адаптированный под геометрию камеры сгорания двигателей V8. Посадочные размеры и присоединительная резьба соответствуют стандарту DENSO серии P.
2. Назначение
Распылитель 093400-9700 применяется при ремонте и восстановлении топливных форсунок DENSO. Замене подлежит распылитель, имеющий следующие дефекты:
- износ запорного конуса и седла (потеря герметичности, подтекание);
- закоксовывание или эрозионный износ распыливающих отверстий;
- снижение давления впрыска вследствие износа прецизионной пары;
- увеличенный расход топлива, дымный выпуск, нестабильная работа цилиндров.
Установка нового распылителя восстанавливает параметры впрыска без приобретения форсунки в сборе, что снижает стоимость ремонта.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Расшифровка обозначения
| Элемент маркировки | Значение |
|---|---|
| DLLA | Серия распылителя (безштифтовый, многоструйный) |
| 155 | Угол распыла, град. |
| P | Типоразмер (посадочные размеры и конструкция) |
| 970 | Код модификации (длина носика, расположение отверстий) |
3.2. Каталожные и кросс-номера
| Производитель / источник | Обозначение |
|---|---|
| DENSO (оригинал) | 093400-9700 |
| DENSO (обозначение распылителя) | DLLA155P970 |
| Альтернативные маркировки | 0934009700, DLLA 155 P 970, ND-DLLA155P970 |
| Аналоги (упрощённые) | FZN2219 (LE, LW, LZ), LWDLLA155P970, ALLA155P970-J, BLLA155P970J, 11-120 |
3.3. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | DLLA, безштифтовый |
| Количество отверстий | 9 |
| Диаметр отверстий | 0,11 мм |
| Угол распыла | 155° |
| Диаметр иглы | 4,0 мм |
| Максимальное давление | 2200 бар |
| Совместимость | Форсунки DENSO Common Rail 4-го поколения |
| Топливо | Дизельное, EN 590 |
| Масса (нетто) | ~0,05 кг |
Материал корпуса и иглы — легированная сталь с высокой твёрдостью поверхности (HRC 60 и выше). Термообработка и финишная доводка обеспечивают стабильный зазор в прецизионной паре.
4. Применимость: форсунки, двигатели, техника
4.1. Совместимые форсунки DENSO (в сборе)
Распылитель DLLA155P970 устанавливается в корпуса следующих форсунок:
| Артикул DENSO (без дефисов) | Артикул DENSO (с дефисами) | Дополнительные коды |
|---|---|---|
| 2367051020 | 23670-51020 | – |
| 2367051030 | 23670-51030 | 23670-51031 |
| 2367059025 | 23670-59025 | – |
| 2367059035 | 23670-59035 | 23670-59036, 23670-59037 |
| 0950006730 | 095000-6730 | 095000-6731 |
| 0950007530 | 095000-7530 | – |
| 0950007700 | 095000-7700 | 095000-7710, 095000-7711 |
| 0950009730 | 095000-9730 | – |
| 0950009770 | 095000-9770 | 095000-9780, 095000-9781 |
| – | – | DCRI107710, DCRI109780 |
| – | – | 9709500977, 9709500978 |
4.2. Применяемые двигатели
| Двигатель | Конфигурация | Мощность | Примечание |
|---|---|---|---|
| Toyota 1VD-FTV (Single Turbo) | V8, 4.5 л | 136–151 кВт (185–205 л.с.) | Турбонаддув Garrett GTA2359V |
| Toyota 1VD-FTV (Twin Turbo) | V8, 4.5 л | 210–220 кВт (282–286 л.с.) | Турбонаддув IHI VB36/VB37 |
| Toyota 1VD-FTV (Евро 3/4/5) | V8, 4.5 л | – | Экологические нормы в зависимости от рынка |
4.3. Модели транспортных средств
| Бренд | Модель | Кузов / индекс | Годы выпуска |
|---|---|---|---|
| Toyota | Land Cruiser 200 | J200 (VDJ200) | 2007–2021 |
| Toyota | Land Cruiser 70 | VDJ76, VDJ78, VDJ79 | с 2007 |
| Lexus | LX 450d | J200 | 2015–2021 |
| Lexus | LX 570 (дизельные модификации) | J200 | отдельные рынки |
5. Правила подбора и замены
Проверка совместимости. Перед заказом необходимо сверить номер распылителя, нанесённый на корпусе старой детали, с маркировкой DLLA155P970 или оригинальным артикулом 093400-9700. Допускается сверка по каталожному номеру форсунки в сборе (см. таблицу 4.1).
Диагностика форсунки. Замена распылителя оправдана, если корпус форсунки, электромагнитный клапан и управляющая часть исправны. При наличии механических повреждений корпуса или электрических дефектов рекомендуется замена форсунки в сборе.
Условия установки. Работы должны выполняться в условиях специализированной мастерской по ремонту топливной аппаратуры. Обязательны:
- ультразвуковая очистка каналов корпуса;
- замена уплотнительных колец и медных шайб;
- проверка момента затяжки распылителя согласно спецификации DENSO;
- настройка и испытание на стенде Common Rail (проверка давления открытия, обратного слива, равномерности подачи).
Приработка. После установки распылителя рекомендуется выполнить адаптацию (сброс коррекции подачи) через диагностический сканер и провести контрольный пробег с мониторингом параметров работы форсунок.
Ресурс. Срок службы распылителя зависит от качества топлива, своевременности замены фильтров и условий эксплуатации. Рекомендуется периодическая проверка форсунок на стенде каждые 60–80 тыс. км.
6. О производителе и качестве продукции
United Diesel (Китай) — предприятие, специализирующееся на выпуске компонентов топливной аппаратуры для дизельных двигателей. Производственная программа включает распылители, плунжерные пары, клапаны и ремонтные комплекты для систем Common Rail ведущих мировых производителей (DENSO, Bosch, Delphi, Siemens/VDO).
Технологический процесс предусматривает:
- использование сталей с контролируемым химическим составом;
- токарную и фрезерную обработку на станках с ЧПУ;
- лазерное сверление распыливающих отверстий с контролем геометрии;
- термообработку и поверхностное упрочнение;
- 100% гидравлические испытания на стендах;
- контроль герметичности и угла распыла.
Продукция United Diesel соответствует требованиям взаимозаменяемости с оригинальными деталями DENSO. Изделия поставляются в индивидуальной упаковке с защитой от коррозии. На распылитель предоставляется гарантия, действующая при соблюдении правил установки и эксплуатации.
Данный распылитель (артикул DLLA155P970) является неоригинальной запасной частью, произведённой компанией United Diesel. Использование данного компонента не изменяет конструкцию форсунки и не требует дополнительных доработок при условии корректной замены и настройки.
