Распылитель топливной форсунки DSLA128P1510 (0433175449)

1. Описание и конструктивные особенности

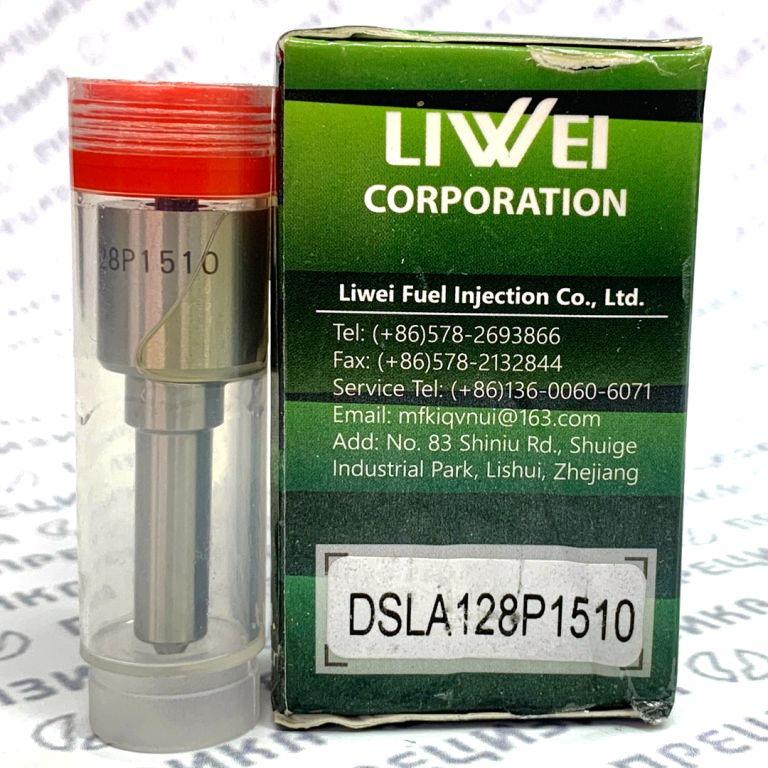

Распылитель DSLA128P1510 (оригинальный номер Bosch 0 433 175 449) представляет собой прецизионный распылитель закрытого типа для дизельных топливных форсунок с электромагнитным или пьезоэлектрическим управлением, работающих в системах аккумуляторного впрыска Common Rail.

Изделие относится к конструктивному типу VCO (Valve Covered Orifice) — «сопловые отверстия, перекрываемые запорной иглой». В закрытом состоянии игла герметично перекрывает выходные отверстия, что исключает подтекание топлива в камеру сгорания и обеспечивает четкую отсечку подачи.

Основные конструктивные характеристики

Конструктивные особенности

• Многодырчатая схема распыла (8 отверстий) обеспечивает равномерное распределение топлива по объему камеры сгорания и оптимизированное смесеобразование.
• Угол конуса распыла 150° согласован с геометрией камеры сгорания двигателей, для которых предназначен распылитель.
• Прецизионная обработка сопловых отверстий обеспечивает стабильность цикловой подачи и гидравлических характеристик.
• Материал корпуса и иглы — высоколегированная инструментальная сталь с термической обработкой и поверхностным упрочнением (азотирование). Антифрикционное покрытие иглы снижает трение, износ и риск задиров.
• Конструкция VCO исключает образование остаточного объема топлива под иглой, что уменьшает эмиссию несгоревших углеводородов и нагарообразование.

2. Назначение

Распылитель DSLA128P1510 предназначен для замены изношенного или поврежденного распылителя при ремонте и восстановлении дизельных форсунок Common Rail. Применяется в условиях специализированных цехов по ремонту топливной аппаратуры, сервисных центров и станций технического обслуживания.

Функциональное назначение:

• восстановление мелкодисперсного распыла топлива;
• обеспечение требуемой цикловой подачи;
• восстановление герметичности запорного конуса;
• снижение дымности отработавших газов;
• восстановление топливной экономичности двигателя.

Изделие поставляется как сменный элемент форсунки и устанавливается в корпус форсунки после дефектовки и регулировки давления начала впрыска.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Обозначение и расшифровка

3.2. Расшифровка обозначения DSLA128P1510

3.3. Аналоги и кросс-номера

Встречающееся обозначение ASLA128P1510 не является корректным типовым обозначением Bosch; при подборе следует использовать номенклатуру DSLA128P1510.

3.4. Материалы

4. Технические характеристики

5. Применимость

5.1. Форсунки, в которых применяется распылитель

5.2. Двигатели

5.3. Техника

6. Правила подбора и замены

Подбор

• Сверка номера форсунки. Перед заказом необходимо сверить маркировку форсунки с перечнем совместимых номеров. Наиболее точный способ — считать номер с корпуса форсунки или из электронного каталога по VIN-коду техники.
• Проверка оригинального номера распылителя. Для замены используется номер Bosch 0 433 175 449 или эквивалентные номера, указанные в разделе 3.3.
• Учет модификации двигателя. Двигатели Komatsu SAA6D107 могут иметь модификации E-1, E-2, E-3. Конструкция топливной аппаратуры может отличаться в зависимости от экологического класса.
• Проверка гидравлических параметров. Пропускная способность распылителя должна соответствовать эталонным значениям, указанным в сервисной документации на конкретную форсунку.

Замена

• Дефектовка. Перед установкой проводится проверка корпуса форсунки, канала высокого давления, электромагнитного клапана и распылителя на герметичность и износ.
• Регулировка давления начала впрыска. После установки нового распылителя выполняется регулировка с применением регулировочных шайб согласно требованиям сервисной документации.
• Проверка на стенде. Обязательна проверка на стенде проверки топливной аппаратуры: герметичность, цикловая подача, обратный слив, качество распыла.
• Замена уплотнений. При каждой разборке форсунки заменяются уплотнительные кольца, медные шайбы и другие разовые элементы.
• Момент затяжки. Сборка форсунки выполняется с соблюдением моментов затяжки, указанных производителем форсунки.

7. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd.

Liwei Fuel Injection Co., Ltd. является специализированным производителем прецизионных элементов топливной аппаратуры. Компания выпускает распылители, соответствующие геометрическим и гидравлическим параметрам оригинальных компонентов Bosch. Продукция LIWEI применяется в качестве доступной замены при ремонте форсунок в условиях недилерских сервисных центров.

Контроль качества

• Геометрические параметры корпуса и иглы контролируются на всех этапах производства.
• Сопловые отверстия обрабатываются лазерным или электроэрозионным методом с контролем диаметра и угла распыла.
• Гидравлические характеристики проверяются на специализированных стендах.
• Каждая партия проходит выборочный ресурсный контроль.

Ограничения

Распылители LIWEI не являются оригинальной продукцией Bosch. Возможны незначительные отклонения гидравлических характеристик в пределах допуска, предусмотренного для аналогов. Для двигателей с повышенными требованиями к точности топливоподачи рекомендуется использовать оригинальные распылители Bosch.

8. Комплект поставки

9. Гарантийные условия

Гарантийный срок устанавливается продавцом. Гарантия не распространяется на повреждения, возникшие вследствие:

• нарушения правил установки и регулировки;
• использования некачественного или загрязненного топлива;
• эксплуатации с неисправной топливной аппаратурой;
• механических повреждений при транспортировке и хранении.

10. Ключевые номера для поиска и заказа

Информация в описании носит справочный характер и составлена на основе открытых каталогов производителей и данных о совместимости. Перед установкой рекомендуется проверить применимость по VIN-коду техники или маркировке форсунки.
