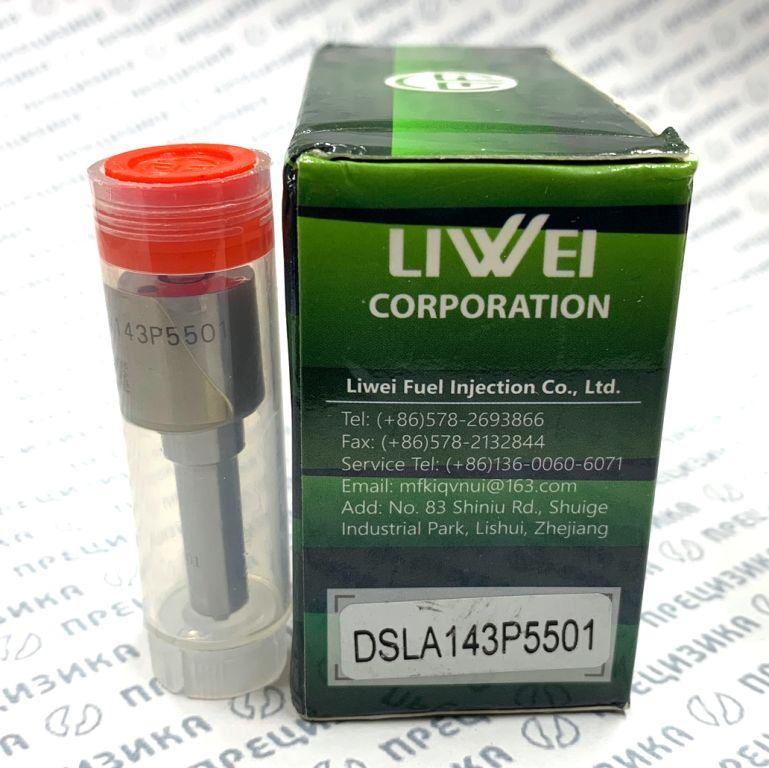

DSLA143P5501 Распылитель форсунки Liwei
Распылитель форсунки DSLA143P5501 / 0433175501
Артикул: DSLA143P5501
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd., Китай
Проверка данных: Основной номер Bosch 0 433 175 501 и артикул DSLA143P5501 подтверждены. Применимость к форсункам Bosch 0 445 120 212 и 0 445 120 273 подтверждается. Ряд позиций из неспециализированных каталогов требует дополнительной сверки по VIN: MAN TGL/TGM, Ford F250. Двигатели Cummins ISF 2.8/3.8 и механические 4BT/6BT не относятся к данному распылителю.
1. Описание и конструктивные особенности
Распылитель DSLA143P5501 — сопловый узел дизельной электромагнитной форсунки Common Rail. Устанавливается в корпус форсунки вместо изношенного распылителя. Отвечает за дозированную подачу топлива и формирование факела распыла в камере сгорания.
Конструктивные особенности:
- Тип корпуса — VCO (Valve Covered Orifice). Сопловые отверстия перекрываются запорной иглой непосредственно у седла. Это уменьшает объем остаточного топлива под иглой, снижает выбросы несгоревших углеводородов и сажи.
- Игла — без штифта на торце, тип DSLA.
- Количество распыливающих отверстий — 8.
- Угол конуса распыла — 143°.
- Направляющий диаметр иглы — 4 мм.
- Материал — высоколегированная сталь с поверхностным упрочнением.
- Рабочий диапазон давления — до 1600 бар в системах Common Rail.
2. Назначение
Распылитель предназначен для ремонта и восстановления дизельных форсунок Common Rail. Установка нового распылителя позволяет восстановить:
- форму и равномерность факела распыла;
- герметичность запорной пары;
- подачу топлива по цилиндрам;
- расход топлива и дымность отработавших газов.
Замена распылителя является ремонтной операцией. Она выполняется только с разборкой форсунки и последующей стендовой проверкой.
3. Аналоги, типоразмер и обозначение
3.1. Кросс-номера
| Источник | Номер | Примечание |
|---|---|---|
| Bosch | 0 433 175 501 / 0433175501 | оригинальный номер распылителя |
| LIWEI | DSLA143P5501 | артикул производителя |
| Bosch | 0 445 120 212 | форсунка, в которую устанавливается |
| Bosch | 0 445 120 273 | форсунка, в которую устанавливается |
| Bosch | 0 986 435 508 | обменная/восстановленная форсунка |
| Cummins | 2830221, 2830244, 2830957, 2860957, 4897271, 4940460, 5255184 | кросс-номера узлов |
| Ford | BG9X-9K526-BA | кросс-номер |
| VW | 2R0 198 133 / 2R0198133 | кросс-номер |
| Послепродажный рынок | DLLA143P5501, GP DSLA143P5501, ORLTL 0433175501, OTTO 0433175501 | аналоги; необходимо уточнять тип VCO/DSLA |
3.2. Обозначение
Структура маркировки Bosch DSLA143P5501:
| Элемент | Значение |
|---|---|
| DSLA | тип распылителя, игла без штифта |
| 143 | угол конуса распыла, градусы |
| P | типоразмер иглы |
| 550 | номер гидравлического исполнения |
| 1 | индекс модификации |
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | DSLA143P5501 / 0433175501 |
| Тип | VCO |
| Количество отверстий | 8 |
| Угол распыла | 143° |
| Диаметр распыливающих отверстий | 0,155 мм, справочно |
| Диаметр направляющей иглы | 4 мм |
| Система | Common Rail Bosch |
| Максимальное рабочее давление | до 1600 бар |
| Материал | легированная сталь с упрочнением поверхности |
| Бренд | LIWEI |
| Страна производства | Китай |
Точные гидравлические параметры контролируются на стенде при установке в форсунку.
5. Применимость
5.1. Форсунки
| Производитель | Номер форсунки | Примечание |
|---|---|---|
| Bosch | 0 445 120 212 | основное применение |
| Bosch | 0 445 120 273 | основное применение |
| Bosch | 0 986 435 508 | обменная/восстановленная форсунка |
| Cummins | 2830221, 2830244, 2830957, 2860957, 4897271, 4940460, 5255184 | узлы с данным распылителем |
| Ford | BG9X-9K526-BA | |
| VW | 2R0 198 133 / 2R0198133 |
5.2. Двигатели
| Производитель | Серия / модель | Объем | Примечание |
|---|---|---|---|
| Cummins | ISBe, ISDe, QSB | 3.9, 4.5, 5.9, 6.7 | только исполнения Common Rail |
| Iveco | Tector F4AE0481, F4AE0682 | 4.5, 5.9/6.7 | аналоги Cummins ISBe |
| Ford | Cargo с Cummins ISBe/ISDe | 4.5, 6.7 | |
| VW / MAN Latin America | Constellation, Worker с Cummins | 4.5, 6.7 | |
| DAF | LF45, LF55, CF65 с Cummins | 4.5, 6.7 | сверять по VIN |
5.3. Техника
| Категория | Модели |
|---|---|
| Грузовые автомобили | КАМАЗ 4308, 43118, 43253, 43255, 53215, 65115, 65117; МАЗ с Cummins; Ford Cargo; DAF LF45/LF55/CF65; Iveco EuroCargo/Zeta; VW Constellation/Worker |
| Автобусы | ПАЗ 3204, 3205, 4234; КАВЗ 4235, 4238 «Аврора»; НЕФАЗ 3299, 4208; ЛиАЗ 5256; Yutong, Higer, King Long с Cummins |
| Спецтехника | Hyundai R130/R140, Robex 1300W; Doosan DX; XCMG XE; LiuGong; XGMA; Dynapac; Hamm |
| Сельскохозяйственная техника | Case IH, New Holland с Cummins ISBe/ISDe/QSB |
5.4. Позиции, требующие обязательной проверки
| Позиция | Причина |
|---|---|
| MAN TGL/TGM | базовые модификации оснащаются двигателями MAN; совместимость не подтверждена |
| Ford F250 | ограниченные рынки и исполнения; требуется сверка VIN |
| Cummins ISF 2.8/3.8 | несовместим; иная топливная аппаратура |
| Cummins 4BT/6BT с механическим ТНВД | несовместим; не является системой Common Rail |
6. Правила подбора и замены
- Подбор распылителя выполняется по номеру форсунки, номеру двигателя или VIN. Указания только модели техники недостаточно.
- Необходимо проверять тип распылителя: DSLA — VCO. Замена на DLLA без проверки не допускается.
- Замену следует выполнять в условиях специализированной мастерской по ремонту топливной аппаратуры.
- Перед разборкой форсунку очищают. Попадание абразивных частиц в прецизионную пару не допускается.
- Выполняется дефектовка корпуса форсунки, седла, каналов подвода топлива и электромагнитного клапана.
- Заменяются уплотнительные кольца, шайбы и фильтры. Рекомендуется одновременно заменить клапан управления Bosch F00RJ02130.
- После установки распылителя форсунка проходит стендовую проверку:
- давление открытия;
- герметичность запорной пары;
- качество и равномерность факела распыла;
- обратный слив;
- производительность.
- Установка распылителя без стендовой проверки не допускается.
- После монтажа форсунок на двигатель проверяются давление в рампе, дымность, работа ЭБУ. При необходимости сбрасываются адаптации и коррекции.
- Используется топливо с нормативными показателями чистоты. Загрязненное топливо выводит распылитель из строя.
7. Производитель и качество продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов дизельной топливной аппаратуры. Продукция поставляется на рынок послепродажного обслуживания.
Изделие LIWEI DSLA143P5501 является неоригинальным аналогом распылителя Bosch 0 433 175 501. Номер Bosch используется для идентификации совместимости.
Характеристики качества:
- геометрия и материалы заявлены производителем как совместимые с оригинальной деталью;
- перед установкой обязателен стендовый контроль, так как параметры партии могут отличаться от оригинала;
- ресурс зависит от чистоты топлива, условий эксплуатации и качества монтажа;
- гарантийные обязательства определяются поставщиком. Претензии по распылителям без акта стендовой проверки обычно не принимаются.
