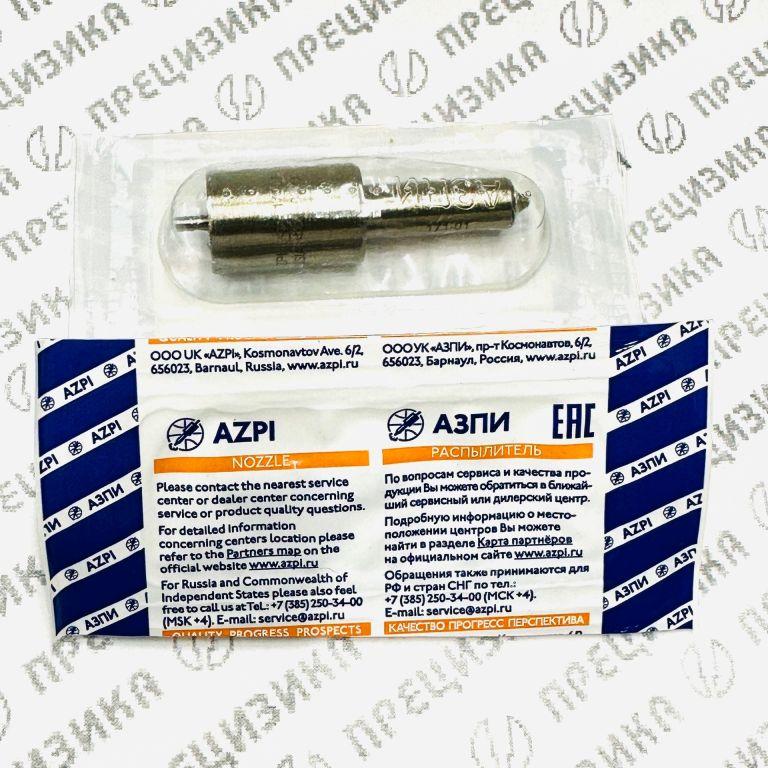

6А1-20с2-50 Распылитель форсунки. АЗПИ 5х0,32
Распылитель форсунки 6А1-20с2-50 (5х0,32)
Артикул: 6А1-20с2-50
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (Россия)
1. Материал и технические характеристики
Распылитель 6А1-20с2-50 представляет собой прецизионный сменный элемент топливной аппаратуры дизельных двигателей, выполненный в виде многодырчатого распылителя закрытого типа (штифтового). Изделие предназначено для дозированной подачи, распыливания и впрыска дизельного топлива в камеру сгорания. Конструктивно распылитель образован прецизионной парой «корпус – игла», притёртой с микронной точностью, что обеспечивает герметичность и точность дозирования.
| Параметр | Значение |
|---|---|
| Тип распылителя | Многодырчатый, закрытого типа (штифтовой) |
| Прецизионный диаметр иглы | 6 мм |
| Количество сопловых отверстий | 5 шт. |
| Диаметр сопловых отверстий | 0,32 мм (формула 5х0,32) |
| Эффективное проходное сечение (μF) | 0,240–0,260 мм² |
| Давление начала впрыскивания | 17,5–18,5 МПа (175–185 кгс/см²) |
| Угол распыления | ~150° |
| Материал | Износостойкая легированная сталь |
| Экологический класс | Соответствует требованиям для двигателей экологического класса Евро-2 и выше |
Изготовление ведётся с соблюдением жёстких допусков микронного уровня. Применяется оригинальная прецизионная электронно-эрозионная обработка с окончательной отделкой на специальных высокоточных станках. Принцип работы основан на подъёме иглы под давлением топлива и впрыске через сопловые отверстия.
2. Аналоги, кросс-номера и альтернативные обозначения
Распылитель 6А1-20с2-50 взаимозаменяем с рядом распылителей от других производителей. Ниже приведена таблица соответствия.
| Производитель | Номер / Обозначение | Примечание |
|---|---|---|
| АЗПИ (Барнаул) | 6А1-20с2-50 | Основное обозначение |
| АЗПИ | 50.1112110 | Каталожный номер |
| АЗПИ | 145.1112110 | Аналог по каталогу |
| НЗТА (Ногинск) | 14.1112110-02 | Основное обозначение НЗТА (OEM) |
| НЗТА | 14.1112110 | Сокращённый номер |
| ЯЗДА (Ярославль) | 176.1112110-60 | Основной аналог от ЯЗДА |
| ЯЗДА | 176.1112110-6 | Вариант написания |
| Чугуевский завод топливной аппаратуры (ООО «ЧЗТА») | 39.1112110-05 | — |
| Motorpal (Чехия) | DOP122S532-4164 | Импортный аналог |
Альтернативные обозначения: 6А1-20с2-50, 14.1112110-02, 14.1112110, 176.1112110-6, 39.1112110-05, DOP122S532-4164, 50.1112110.
3. Применимость
Распылитель 6А1-20с2-50 (14.1112110-02) устанавливается в следующие модели форсунок и применяется на широком спектре техники.
| Форсунки | Двигатели | Техника |
|---|---|---|
| 171.1112010-50 (основная) | Д-240, Д-240Л, Д-241, Д-241Л, Д-242, Д-242Л, Д-243, Д-243Л | Тракторы «Беларус» (МТЗ): МТЗ-80, МТЗ-82, МТЗ-80Л, МТЗ-82Л, МТЗ-80ХМ, МТЗ-80/82В, МТЗ-82Т, МТЗ-100, МТЗ-102, МТЗ-890, МТЗ-892, Беларус-1221, МТЗ-1520 |
| Т171.1112010-50.01 (модификация) | Д-240КС, Д-240КТ, Д-240Т | Тракторы: Т-70, Т-70А, Т-70С, Т-70В, Т-70СМ, Т-150, Т-150КС, К-700, ЮМЗ, ВТК-90 ТГ |
| 11.1112010-04 | Д-245, Д-245.2, Д-260 | Погрузчики и экскаваторы: ТО-186 (Амкодор), ЭО-3323А, ЭО-3322А, ЭО-3321, ЭО33-22Б |
| 39.1112010-05 | — | Автомобили: ЗИЛ-5301 «Бычок», ЗИЛ-130, ЗИЛ-131, ГАЗ-3308, ГАЗ-3309, МАЗ-4370, МАЗ-4371, Урал |
| — | — | Автобусы: ПАЗ-3205, ПАЗ-4230, ПАЗ-4234, КАвЗ-4235, Рута-37, Рута-43, ЛАЗ, ЛиАЗ |
| — | — | Сельхозтехника: комбайны «Полесье», «Енисей», КСК-100А, Е-281 |
| — | — | Спецтехника: АДД-4004М У1 (сварочный агрегат), виброкаток ВГ-1201, компрессорные и генераторные установки |
4. Правила подбора и замены
При подборе и замене распылителя необходимо соблюдать следующие правила.
Идентификация. Сверьте номер оригинальной детали с указанными кросс-номерами: 6А1-20с2-50, 14.1112110-02, 176.1112110-6, 39.1112110-05, DOP122S532-4164, 50.1112110. Убедитесь в совпадении модели форсунки и двигателя.
Прецизионная пара. Распылитель поставляется как готовая пара «корпус – игла». Запрещается разукомплектовывать пары от разных распылителей.
Установка. Замену производить на специализированном стенде или в условиях ремонтной мастерской с соблюдением чистоты. Попадание загрязнений недопустимо.
Проверка. После установки выполнить регулировку форсунки на стенде (давление начала впрыска, качество распыла) в соответствии с техническими условиями на двигатель.
Совместимость. Применение распылителя на двигателях, не указанных в таблице применимости, не рекомендуется без консультации с производителем.
Запрещается устанавливать распылитель в форсунку с изношенным или повреждённым корпусом. При замене распылителя рекомендуется также менять изношенную проставку, грибок и гайку распылителя.
Момент затяжки гайки распылителя составляет 70–80 Н·м (7–8 кгс·м).
5. О производителе и качестве продукции
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российский производитель топливной аппаратуры для дизельных двигателей. Предприятие организовано в 1991 году на базе цеха топливной аппаратуры Алтайского моторного завода. АЗПИ входит в десятку мировых лидеров в области разработки и производства топливной аппаратуры.
Завод выпускает свыше 300 модификаций распылителей типов «P» и «S» по международной классификации, более 80 модификаций форсунок. В рамках программы импортозамещения разработано и выпускается свыше 150 моделей распылителей, используемых на вторичном рынке импортной техники. Продукция АЗПИ поставляется на конвейеры ведущих дизелестроительных предприятий России и СНГ, включая ПАО «КАМАЗ», ОАО «Автодизель» (Ярославль), ОАО «Минский моторный завод».
Система менеджмента качества предприятия сертифицирована на соответствие международному автомобильному стандарту IATF 16949:2016. С 2011 года АЗПИ осуществляет регулярные поставки распылителей на мировые рынки под маркой Bosch. По статистике Robert Bosch GmbH, показатель дефектности распылителей АЗПИ составляет PPM (Parts Per Million) = 0 шт. Продукция отмечена российскими и международными наградами за качество («Золотая арка Европы», «100 лучших предприятий России»).
Теги для поисковых системраспылитель 6А1-20с2-50, распылитель 14.1112110-02, распылитель Д-240, распылитель Д-243, распылитель МТЗ-80, распылитель МТЗ-82, распылитель форсунки 6А1-20с2-50, распылитель форсунки 14.1112110-02, распылитель форсунки Д-240, распылитель форсунки МТЗ-80, 171.1112010-50, Т171.1112010-50.01, 11.1112010-04, 39.1112010-05, Д-245, Д-260, 176.1112110-60, 39.1112110-05, DOP122S532-4164, 50.1112110.
