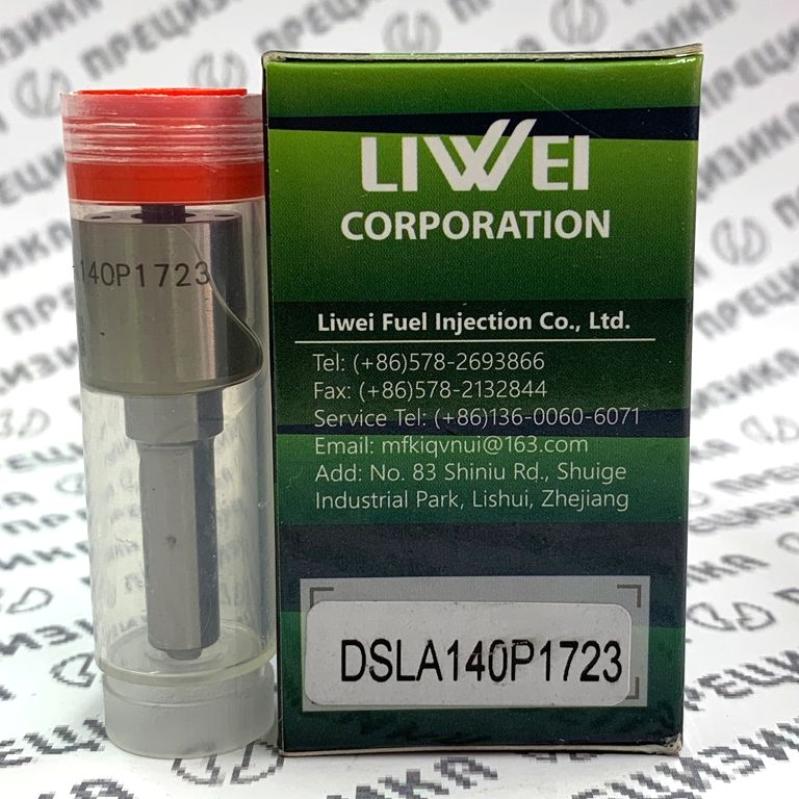

DSLA140P1723 Распылитель форсунки Liwei
Распылитель топливной форсунки 0433175481 (DSLA140P1723)
1. Описание и конструктивные особенности
Распылитель 0433175481 (типоразмер DSLA140P1723) представляет собой прецизионный сменный элемент топливной форсунки аккумуляторной топливной системы Common Rail. Изделие предназначено для установки в корпус форсунки при проведении ремонтно-восстановительных работ. Данный компонент является ключевым элементом, определяющим качество распыла топлива, полноту сгорания смеси и, как следствие, экологические и мощностные показатели двигателя.
Конструктивные особенности:
| Параметр | Описание |
|---|---|
| Тип конструкции | DSLA (Düse, Sitz, Loch, Ausführung) — дырчатый распылитель с закрытым соплом VCO (Valve Covered Orifice) |
| Принцип работы | В закрытом положении сопловые отверстия полностью перекрываются иглой. Конструкция исключает наличие «мешочка» (объема под иглой), что минимизирует количество остаточного топлива после впрыска и снижает эмиссию углеводородов (CH). |
| Игла | Не имеет дополнительного центрирующего штифта. Прецизионная обработка и селективная сборка обеспечивают микронные зазоры в паре «игла–корпус». |
| Распылительные отверстия | 8 отверстий, расположенных равномерно по окружности. Диаметр отверстий: 0,165 мм. |
| Геометрия факела | Угол конуса распыла составляет 140°. |
| Пропускная способность | Эффективное проходное сечение (mf) находится в диапазоне 0,110–0,115 мм². |
| Типоразмер иглы | Диаметр иглы 4 мм (обозначение «P»). |
| Рабочее давление | Конструкция рассчитана на работу при давлении до 1600 бар. |
Ключевая особенность: Конструкция VCO (без «мешочка») обеспечивает более резкое начало и окончание впрыска, что улучшает управляемость процесса сгорания и соответствует требованиям экологических стандартов уровня Евро-3.
2. Назначение
Изделие предназначено для замены изношенного, механически поврежденного или вышедшего из строя по причине гидроабразивного износа оригинального распылителя в процессе ремонта топливных форсунок.
Основные цели применения:
- Восстановление работоспособности топливной аппаратуры.
- Нормализация цикловой подачи топлива.
- Восстановление корректной геометрии факела распыла.
- Устранение подтекания форсунки (обратного слива в цилиндр).
Изделие используется в профессиональных цехах по ремонту топливной аппаратуры (ТНВД) и на специализированных производствах по восстановлению форсунок. Самостоятельная замена без специализированного стенда (например, Bosch EPS-815) и навыков селективной сборки не допускается.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Идентификация и кросс-номера
В товарной карточке указан бренд LIWEI и производитель Liwei Fuel Injection Co., Ltd. (Китай). Следует внести уточнение.
Проверенная информация о производителе и бренде:
| Поле | Данные в запросе | Уточненные данные |
|---|---|---|
| Оригинальный номер | 0433175481 | 0 433 175 481 (Bosch) |
| Бренд / Правообладатель | LIWEI | Bosch (оригинальная разработка и OEM-производство) |
| Производитель | Liwei Fuel Injection Co., Ltd. | Liwei Fuel Injection Co., Ltd. (Китай) — производитель афтермаркет-аналогов. |
- Bosch 0 433 175 481 — это номер оригинального компонента, который устанавливался на конвейере или поставлялся в качестве запасной части.
- LIWEI (Liwei Fuel Injection Co., Ltd.) — китайский производитель, выпускающий совместимые аналоги компонентов топливной аппаратуры. Продукция LIWEI используется в качестве бюджетной альтернативы для восстановления форсунок, где замена на дорогостоящий оригинальный узел экономически нецелесообразна.
3.2. Таблица кросс-номеров (аналогов)
| Тип номера | Значение |
|---|---|
| Оригинальный (Bosch) | 0 433 175 481 / 0433175481 |
| Типоразмер | DSLA140P1723 |
| Cummins (ориг. номер форсунки) | 4937065 / 4 937 065 |
| Каталожный (АЗПИ/АЗПИ-Интер) | А-02-097-00-00-00 |
| Внутренние коды поставщиков | RUDSLA140P1723, GPDSLA140P1723, 11VSLA140P1723 |
| Некорректный аналог (справочно) | DLLA140P1723 * |
Примечание: Маркировка DLLA (Düse, Loch, LAnge — с «мешочком» под иглой) конструктивно отличается от DSLA. Указание DLLA140P1723 как полного аналога в некоторых каталогах является технической ошибкой, так как изменяется гидродинамика впрыска.
3.3. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | Высоколегированная подшипниковая/инструментальная сталь (аналоги 18CrNi8, 100Cr6) с термообработкой (цементация/азотирование) |
| Твердость поверхности | Не менее 58–62 HRC |
| Точность обработки | Субмикронная (допуски в паре менее 2-3 мкм) |
| Тип | VCO (безобъемный) |
| Количество отверстий | 8 шт. |
| Диаметр отверстий | 0,165 мм |
| Угол распыла | 140° |
| Эффективное сечение (mf) | 0,110–0,115 мм² |
| Диаметр иглы | 4 мм |
4. Применимость: Форсунки, Двигатели, Техника
4.1. Совместимые модели форсунок
Распылитель применяется при ремонте следующих моделей форсунок (основные позиции):
| Производитель | Номер форсунки | Примечание |
|---|---|---|
| Bosch | 0 445 120 123 | Основное применение |
| Bosch | 0 445 120 130 | Применяется |
| Bosch | 0 445 120 022 | Применяется |
| Cummins | 4937065 | Аналог Bosch |
| Замена (Cross) | 00986AD1048 | Совместимый узел |
Расширенный список (требует сверки стендовых параметров): 0 445 120 059, 0 445 120 121, 0 445 120 129, 0 445 120 231, 0 445 120 236, 0 445 120 244.
4.2. Применяемые двигатели
| Производитель | Серия/Модель | Объем (л) | Стандарт |
|---|---|---|---|
| Cummins | ISBe (4ISBe185, 6ISBe210, 6ISBe250, 6ISBe285, 6ISBe300) | 4.5 / 5.9 | Евро-3 |
| Cummins | ISDe (4ISDe, 6ISDe) | 4.5 / 6.7 | Евро-3/4 |
| Cummins | QSB / ISLe * | - | Требует проверки ТНВД |
4.3. Применяемая техника (Категории и представители)
Грузовой транспорт (РФ и СНГ):
| Марка | Модели |
|---|---|
| КАМАЗ | 4308, 43253, 43255, 5308, 53605, 65115, 65116, 65117, 6540, 6520 |
| МАЗ | 4371 (Зубрёнок), 5337, 5516, 5551 |
| ГАЗ | 33106 «Валдай» |
| Импортные | FAW J6L, Foton Auman, JAC N350, Shacman SX3258, Howo Light |
Автобусная техника:
| Марка | Модели |
|---|---|
| ПАЗ | 3203, 3204, 3205, 3237, 4230, Вектор |
| ЛиАЗ | 5256, 5293 |
| НЕФАЗ | 5299 |
| КАвЗ | 4235, 4238 |
| Прочие | Волжанин, ГолАЗ |
| КНР | Yutong, King Long, Golden Dragon, Zhong Tong, Higer |
Специальная и дорожно-строительная техника:
| Тип техники | Примеры моделей |
|---|---|
| Экскаваторы | Hyundai R210/R290/R320, Komatsu PC170/PC200, Doosan DX series |
| Погрузчики | XCMG ZL50G, Liugong CLG856, SDLG LG958L, Hyundai HL760 |
| Бульдозеры/Трубоукладчики | Chetra T-9/T-11, Dressta TD-15M, Komatsu D61 |
| Катки | Dynapac CA300/CA500/CA600 |
| Компрессоры | Atlas Copco (серии XA/GA с приводом от Cummins) |
Сельскохозяйственная техника:
| Производитель | Модели |
|---|---|
| Buhler Versatile | 250, 280 |
| New Holland | TG285, T8040, T8050 |
| Case IH | 310, 335, MX-285 |
5. Правила подбора и замены
При подборе и установке распылителя DSLA140P1723 необходимо соблюдать следующие требования для обеспечения ресурса и корректной работы двигателя:
- Идентификация форсунки: Перед заказом необходимо сверить номер, выбитый на корпусе форсунки (например, Bosch 0445 120 123). Установка распылителя в «чужой» корпус без проверки гидроплотности запрещена.
- Проверка на стенде: Установка нового распылителя обязательно должна сопровождаться проверкой форсунки на специализированном стенде (Bosch EPS-708/EPS-815 или аналог). Необходимо проверить: давление открытия, цикловую подачу, обратный слив, герметичность по конусу.
- Кодировка и адаптация: Для систем Common Rail с электронным управлением после замены распылителя необходимо произвести сброс адаптаций и, при необходимости, ввод кода коррекции подачи (IMA/ISA коды для насос-форсунок/Common Rail) или сброс обучения ЭБУ.
- Дефектовка сопутствующих деталей: Замена распылителя без замены уплотнительных шайб, колец и фильтров тонкой очистки не допускается. Попадание абразива мгновенно выводит из строя прецизионную пару.
- Условия хранения: Распылитель должен храниться в промасленной упаковке. Попадание влаги приводит к коррозии прецизионных поверхностей.
Инструкция по установке (краткая):
- Разборка форсунки производится в чистой зоне.
- Перед установкой новый распылитель промывается в чистом дизельном топливе или калибровочной жидкости.
- Момент затяжки гайки распылителя строго регламентирован (обычно 50–70 Н·м в зависимости от корпуса). Перетяжка приводит к деформации корпуса и заклиниванию иглы.
6. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. (LIWEI) — китайское предприятие, специализирующееся на выпуске компонентов топливной аппаратуры для дизельных двигателей. Компания работает в сегменте афтермаркета (вторичного рынка).
Характеристика качества:
| Критерий | Характеристика |
|---|---|
| Позиционирование | Бюджетный аналог оригинальных запчастей Bosch. |
| Соответствие | Заявлено соответствие типоразмерам и геометрическим параметрам оригинала. |
| Особенности | Качество обработки каналов и стойкость иглы, как правило, ниже, чем у премиальных европейских аналогов (Bosch, Denso, Continental). Это может выражаться в несколько меньшем ресурсе при работе на топливе с высоким содержанием серы или при высоких нагрузках. |
| Контроль | Производитель осуществляет контроль гидроплотности, однако рекомендуется обязательная входная проверка каждого экземпляра на стенде перед установкой. |
Рекомендация: Применение компонентов LIWEI целесообразно для ремонта техники с высоким моторесурсом, коммерческого транспорта эконом-сегмента или в условиях ограниченного бюджета.
