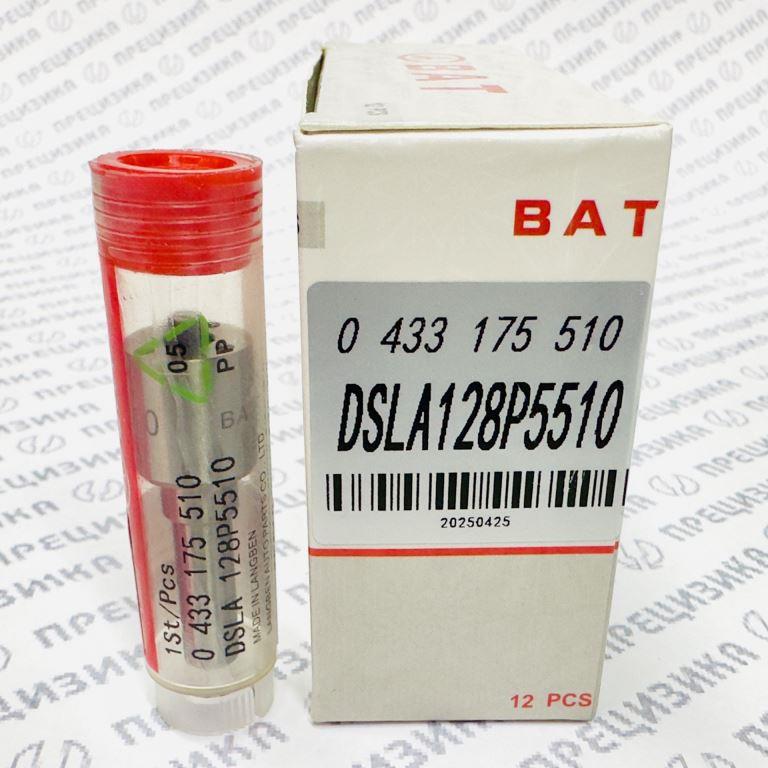

Распылитель 0433175510 (DSLA128P5510)

1. Описание и конструктивные особенности

Распылитель 0433175510 (заводское обозначение Bosch DSLA128P5510) — прецизионный сменный элемент топливной форсунки аккумуляторной топливной системы Common Rail. Изделие предназначено для установки в корпус форсунки вместо изношенного распылителя в рамках ремонтно-восстановительных работ.

Конструкция относится к типу DSLA (Düse, Sitz, Loch, Axial — сопло, седло, отверстие, осевое расположение иглы). Используется технология VCO (Valve Covered Orifice), при которой сопловые отверстия размещены на коническом седле. В закрытом состоянии отверстия полностью перекрываются запорной иглой. Данная схема обеспечивает высокую герметичность запирания, отсутствие подтекания топлива после завершения впрыска и стабильность цикловой подачи.

Типоразмер P указывает на диаметр направляющей части иглы — 4 мм. Игла не имеет штифта в верхней части.

Основные конструктивные параметры

Материалы, применяемые при изготовлении, проходят термическую и химико-термическую обработку (азотирование, карбонитрация), что обеспечивает твёрдость, износостойкость и стабильность геометрии в условиях высоких температур и давления.

2. Назначение

Распылитель применяется при ремонте и восстановлении топливных форсунок Bosch для дизельных двигателей Common Rail. Устанавливается в форсунку в качестве сменного рабочего элемента. Основное назначение:

• точное дозирование и распыление топлива в камере сгорания;
• формирование равномерного топливного факела в соответствии с заданными параметрами двигателя;
• обеспечение полного сгорания смеси и снижение токсичности отработавших газов;
• восстановление заводских параметров впрыска после замены изношенного распылителя;
• исключение подтекания топлива в закрытом состоянии.

Установка и настройка должны производиться в условиях специализированного сервиса с использованием стендов проверки форсунок (контроль давления открытия, герметичности, гидроплотности, качества распыла).

3. Аналоги, типоразмер и обозначение, технические характеристики

3.1. Оригинальные обозначения

3.2. Расшифровка обозначения DSLA128P5510

3.3. Технические характеристики

3.4. Прямые аналоги

Полные конструктивные аналоги распылителя от других производителей топливной аппаратуры в открытых каталогах отсутствуют. Изделие используется в составе форсунок Bosch. В качестве сменного элемента применяется только оригинальный номер Bosch 0 433 175 510 либо продукция сторонних производителей, выпускающих данное изделие по OEM-номеру (например, BAT).

3.5. Кросс-номера форсунок, в которых применяется распылитель

4. Применимость

4.1. Форсунки

4.2. Двигатели

4.3. Техника

Строительная и горнодобывающая техника

Грузовой и коммерческий транспорт

Сельскохозяйственная техника

Прочее

Дизельные генераторы, компрессорные и насосные станции, стационарные промышленные установки, оснащённые указанными двигателями.

5. Правила подбора и замены

Подбор распылителя осуществляется строго по OEM-номеру. Перед заказом необходимо сверить маркировку старого распылителя или номер форсунки, в которую он будет установлен.

Основные правила замены:

• Идентификация. Убедиться, что форсунка соответствует одному из кросс-номеров (например, Bosch 0 445 120 231, 0 445 120 059 или их аналогам).
• Чистота. Монтаж производится в условиях, исключающих попадание пыли и посторонних частиц на сопрягаемые поверхности.
• Смазка. При установке применяется чистое калибровочное или дизельное топливо. Применение консистентных смазок не допускается.
• Момент затяжки. Сборка форсунки производится с соблюдением моментов затяжки, рекомендованных производителем.
• Проверка. После установки форсунка должна быть проверена на стенде: давление открытия; герметичность по конусу; гидроплотность по направляющей; качество и равномерность распыла; отсутствие подтекания.
• Комплектность. При замене распылителя рекомендуется одновременно заменять уплотнительные элементы (медные шайбы, уплотнительные кольца) в соответствии с ремонтным комплектом форсунки.

6. О производителе и качестве продукции

Изделие поставляется под брендом BAT. Производитель — Changzhou Lang Ben Auto Parts Co., Ltd. (Китай). Компания специализируется на выпуске элементов топливной аппаратуры дизельных двигателей, включая распылители, плунжерные пары и ремонтные комплекты.

Продукция изготавливается с учётом оригинальных геометрических параметров. Применяются прецизионное оборудование и методы контроля, включая измерение геометрии, гидравлические испытания и проверку качества распыла. Поставляемые распылители соответствуют заявленным OEM-параметрам по типоразмеру, количеству отверстий, углу распыла и пропускной способности.

Финальная проверка изделия осуществляется на специализированном стенде в составе форсунки. При соблюдении технологии установки и настройки распылитель обеспечивает стабильную работу форсунки в пределах эксплуатационных норм.
