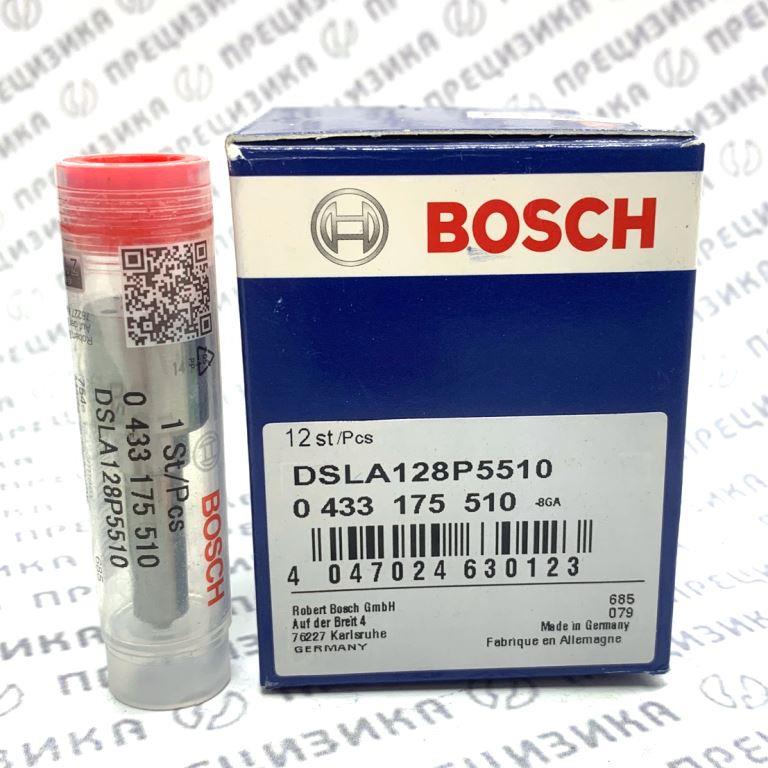

DSLA128P5510 Распылитель форсунки Bosch копия
Распылитель 0433175510 (DSLA128P5510)
1. Описание и конструктивные особенности
Распылитель с артикулом 0433175510 (обозначение DSLA128P5510) является сменным прецизионным элементом дизельной топливной форсунки аккумуляторной системы впрыска Common Rail. Изделие предназначено для установки в корпус форсунки взамен изношенного или повреждённого распылителя в процессе ремонта топливной аппаратуры.
Конструктивно распылитель представляет собой корпус с центральной иглой и многодырчатым соплом. Обозначение DSLA расшифровывается следующим образом:
| Символ | Значение |
|---|---|
| D | Сопло (Düse) |
| S | Седло (Sitz) |
| L | Отверстие (Loch) |
| A | Осевое расположение иглы |
В распылителе применена схема VCO (Valve Covered Orifice). Сопловые отверстия выведены на коническое седло и в закрытом состоянии полностью перекрываются иглой. Такая конструкция исключает образование остаточного объёма топлива в зоне распылительных отверстий, снижает вероятность подтекания и обеспечивает стабильную цикловую подачу.
Ключевые геометрические параметры:
| Параметр | Значение |
|---|---|
| Тип распылителя | DSLA, VCO |
| Типоразмер иглы | P (диаметр 4 мм) |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий | 0,20 мм |
| Угол конуса распыла | 128° |
| Рабочее давление системы | до 1500 бар |
Материал изготовления — легированная сталь с упрочнённой поверхностью. Корпус и игла проходят термическую обработку, обеспечивающую стойкость к износу, высокотемпературным нагрузкам и воздействию дизельного топлива с присадками.
2. Назначение
Распылитель DSLA128P5510 применяется в следующих целях:
- восстановление параметров впрыска при ремонте форсунок Bosch Common Rail;
- замена изношенного распылителя в форсунках, эксплуатируемых на дизельных двигателях Cummins и Komatsu;
- обеспечение равномерного распыливания топлива и корректного смесеобразования;
- приведение характеристик форсунки к заводским значениям по цикловой подаче, углу распыла и герметичности.
Установка распылителя выполняется только в условиях специализированного цеха топливной аппаратуры с использованием стенда для проверки форсунок.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Идентификация и обозначение
| Параметр | Значение |
|---|---|
| Оригинальный номер Bosch | 0 433 175 510 |
| Обозначение | DSLA128P5510 |
| Бренд | BOSCH |
| Страна производства | Китай |
| Тип | DSLA, VCO |
| Типоразмер иглы | P |
| Количество отверстий | 5 |
| Диаметр отверстий | 0,20 мм |
| Угол распыла | 128° |
| Рабочее давление | до 1500 бар |
| Материал | Легированная сталь с упрочнённой поверхностью |
3.2. Расшифровка обозначения
| Символ | Значение |
|---|---|
| D | Сопло |
| S | Седло |
| L | Отверстие |
| A | Осевое расположение иглы |
| 128 | Угол конуса распыла в градусах |
| P | Диаметр иглы 4 мм |
| 5510 | Заводской номер модификации |
3.3. Аналоги и связанные номера
Полные аналоги данного распылителя других производителей в официальных каталогах не заявлены. Распылитель используется в составе форсунок Bosch, для которых существуют следующие каталожные номера:
| Производитель | Номера форсунок |
|---|---|
| Bosch | 0 445 120 231; 0 445 120 059; 0 986 435 597 |
| Cummins | 5263262; 3976372; 4945969 |
| Komatsu | 6754-11-3010; 6754-11-3011; 6754-11-3012; 6754-11-3102 |
Альтернативные варианты написания номера распылителя:
0433175510; 0 433 175 510; DSLA128P5510; DSLA 128P 5510; DSLA 128 P 5510
4. Применимость
4.1. Форсунки Bosch, в которых применяется распылитель
| Номер форсунки Bosch | Основные двигатели |
|---|---|
| 0 445 120 231 | Cummins ISB / ISBe / QSB |
| 0 445 120 059 | Komatsu 4D107 / 6D107 / SAA4D107E / SAA6D107E |
| 0 986 435 597 | Cummins, Komatsu |
4.2. Двигатели Cummins
| Серия | Модели |
|---|---|
| B | 4BTAA; 6BTAA; 6B5.9 |
| ISB | ISB; ISB6.7; ISB HD |
| ISBe | ISBe; ISBe4; ISBe CM2150 |
| QSB | QSB3.3; QSB4.5; QSB5.9; QSB6.7; QSB6 |
| Прочие | EQB; QSL9; QSC; QSM11; B3.3; B4.5; ISLe; ISLe 8.9 |
4.3. Двигатели Komatsu
- 4D107
- S4D107
- 6D107
- S6D107
- SAA4D107E
- SAA6D107E
- SAAD107-E1
- SAA4D107E-1
- SAA6D107E-1
4.4. Техника
Строительная и дорожно-строительная техника
| Марка | Модели |
|---|---|
| Komatsu | PC200-8; PC220-8; PC240LC; PC270LL-8; PC400; PC450; PC490; HB215LC-3; D61EX-23M0; D39EX-22; PW148-10 |
| Hyundai | R210LC-7; R250LC-7 |
| Liugong | 835T; 838T |
| Hyster | H300HD2S; H330HD2S |
| Epiroc | Minetruck MT22 |
Колёсные погрузчики
| Марка | Модели |
|---|---|
| Komatsu | WA200-7; WA200-8; WA320-6; WA320PZ-6; WA380-6; WA380-8; WA470; WA480 |
Коммерческий транспорт и автобусы
| Марка | Модели |
|---|---|
| International | DuraStar |
| КамАЗ | 65115; 65116; 65117 |
| Tata | Prima |
| Anadolu Isuzu | Citiport |
Сельскохозяйственная и специальная техника
| Марка | Модели |
|---|---|
| GUSS | Orchard Sprayer |
| JF | Automix 16000; VMW 16.0 Auto Pro |
Промышленное оборудование
Изделие применяется в составе дизельных двигателей, устанавливаемых на генераторные установки, насосные станции, компрессорное оборудование и иную стационарную технику с двигателями Cummins серий B, ISB, QSB, QSL, QSC.
5. Правила подбора и замены
При подборе распылителя DSLA128P5510 необходимо руководствоваться следующими правилами:
- Проверка номера форсунки. Перед заказом следует сверить номер корпуса форсунки с каталожными данными. Распылитель предназначен для форсунок Bosch 0 445 120 231, 0 445 120 059, 0 986 435 597 и их кросс-версий.
- Идентификация двигателя. Необходимо подтвердить модель двигателя и технику. Для двигателей Cummins серий ISB, ISBe, QSB, QSL, QSC и Komatsu 4D107 / 6D107 / SAA4D107E / SAA6D107E применяется указанный распылитель.
- Проверка маркировки. Допустимые варианты маркировки:
DSLA128P5510,DSLA 128P 5510,0433175510,0 433 175 510. - Установка. Замена распылителя выполняется только в специализированном цехе топливной аппаратуры. После установки требуется обязательная проверка на стенде:
- давление открытия;
- герметичность по конусу и по направляющей;
- качество и равномерность распыла;
- отсутствие подтекания после завершения впрыска;
- соответствие цикловой подачи заводским параметрам.
- Запрет самостоятельной установки. Самостоятельная замена без стендовой настройки не допускается. Нарушение момента затяжки, загрязнение или повреждение распылителя приводит к выходу форсунки из строя и повреждению двигателя.
6. О производителе и качестве продукции
Bosch — международный производитель автомобильных компонентов и систем. Подразделение дизельной топливной аппаратуры выпускает форсунки, распылители, ТНВД и компоненты систем Common Rail. Продукция Bosch используется в качестве первичной комплектации на конвейерах производителей двигателей и техники.
Проверяемый распылитель произведён в Китае. В соответствии с практикой Bosch, производственные площадки компании расположены в нескольких странах, включая Китай. Продукция, выпускаемая на таких площадках, проходит контроль по внутренним стандартам Bosch.
Качество изделия подтверждается:
- соответствием геометрических параметров каталожным данным;
- применением легированной стали с упрочнённой поверхностью;
- обеспечением стабильной цикловой подачи при работе под высоким давлением;
- совместимостью с форсунками Bosch Common Rail.
