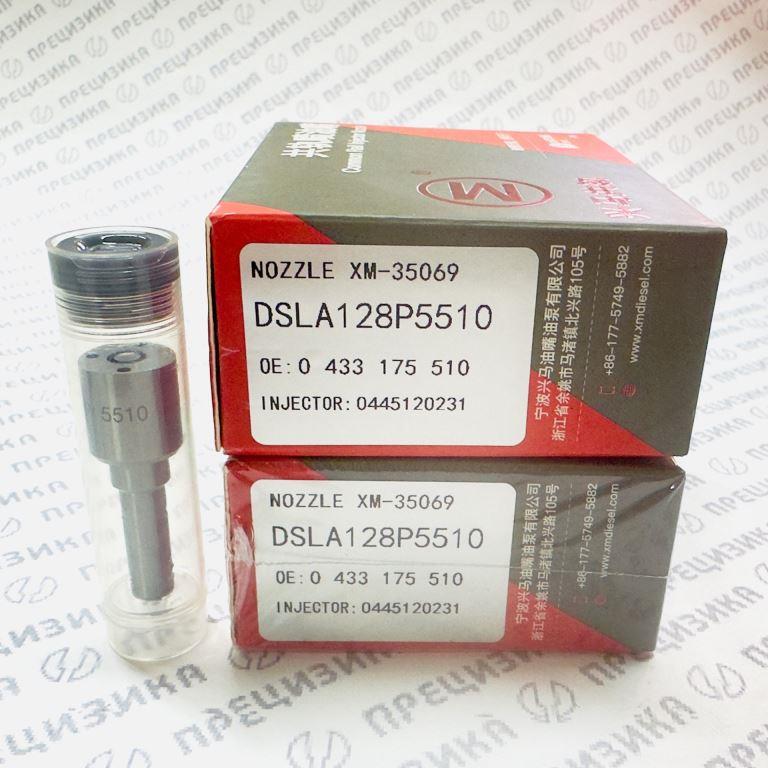

DSLA128P5510 Распылитель форсунки XingMa
Распылитель топливной форсунки DSLA128P5510 (0433175510)
Распылитель 0433175510 (Bosch DSLA128P5510) является прецизионным сменным элементом гидравлической части топливной форсунки дизельного двигателя. Изделие предназначено для восстановления штатных параметров впрыска топлива в системах Common Rail. Производитель — NingBo XingMa Fuel Injection Co., Ltd. (бренд XingMa), Китай.
1. Описание и конструктивные особенности
Данный компонент относится к типу DSLA (Düse, Sitz, Loch, Axial) и предназначен для установки в корпус форсунки взамен изношенного элемента.
Ключевые конструктивные особенности
- Технология VCO (Valve Covered Orifice): Отверстия распылителя расположены на коническом седле. В закрытом состоянии они полностью перекрываются иглой, что исключает попадание топлива в «мёртвый» объём под иглой. Это обеспечивает снижение токсичности выхлопа (меньше несгоревших углеводородов) и предотвращает подтекание форсунки.
- Типоразмер P: Диаметр направляющей части иглы составляет 4 мм. Это стандартизированный параметр, определяющий совместимость с корпусом форсунки.
- Геометрия факела: Конструкция сопловых отверстий обеспечивает равномерное распределение топлива по камере сгорания, что влияет на полноту сгорания и расход топлива.
- Точность изготовления: Зазор между иглой и корпусом распылителя составляет единицы микрон (гидравлическая пара). Это требует высокой чистоты обработки поверхности.
2. Назначение
Изделие применяется при ремонте и техническом обслуживании дизельной топливной аппаратуры.
Функциональное назначение
- Подача топлива в камеру сгорания под высоким давлением в мелкодисперсном состоянии.
- Обеспечение герметичности камеры высокого давления форсунки в закрытом состоянии.
- Восстановление заводских параметров впрыска после ремонта или выхода из строя штатного распылителя.
- Обеспечение стабильной цикловой подачи топлива в соответствии с калибровками блока управления двигателем (ECU).
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Расшифровка обозначения
| Символ | Значение |
|---|---|
| D | Düse (Сопло) |
| S | Sitz (Седло) |
| L | Loch (Отверстие) |
| A | Тип конструкции (осевое расположение иглы) |
| 128 | Угол распыла (градусы) |
| P | Типоразмер иглы (4 мм) |
| 5510 | Модификация (заводской индекс) |
Технические характеристики и материалы
| Параметр | Значение |
|---|---|
| Артикул | DSLA128P5510 |
| Оригинальный номер | 0 433 175 510 |
| Тип | DSLA (VCO) |
| Диаметр иглы | 4 мм |
| Количество отверстий | 5 |
| Диаметр отверстий | 0,20 мм |
| Угол распыла | 128° |
| Максимальное давление | до 1500 бар (пиковое), рабочее зависит от системы |
| Материал корпуса | Легированная сталь с упрочняющей термообработкой |
| Материал иглы | Высокоуглеродистая легированная сталь с износостойким покрытием |
| Производитель | NingBo XingMa Fuel Injection Co., Ltd. |
Аналоги и коды производителей
- Bosch: 0 433 175 510
- Форсунки Bosch (где используется): 0 445 120 059, 0 445 120 231, 0 986 435 597
- Cummins (коды узлов): 5263262, 3976372, 4945969
- Komatsu (коды узлов): 6754-11-3010, 6754-11-3011, 6754-11-3012, 6754-11-3102
4. Применимость (форсунки, двигатели, техника)
Распылитель используется в составе форсунок Bosch, устанавливаемых преимущественно на двигатели Cummins и Komatsu.
Совместимые форсунки
| Производитель техники | Номер форсунки Bosch | Применяемость на двигателях |
|---|---|---|
| Cummins | 0 445 120 231 | ISBe, ISDe, QSB (4.5, 5.9, 6.7), ISB |
| Komatsu | 0 445 120 059 | 4D107, 6D107, SAA4D107E, SAA6D107E |
| Cummins/Komatsu | 0 986 435 597 | Кросс-версия для ремонтных работ |
Двигатели
| Бренд двигателя | Серия / Модель |
|---|---|
| Cummins | B, BTA, ISB, ISBe (4.5/5.9/6.7), ISD4.5, ISLe, QSB3.3, QSB4.5, QSB5.9, QSB6.7, QSC, QSL9, EQB |
| Komatsu | 4D107, 6D107, S4D107, S6D107, SAA4D107E, SAA6D107E, SAAD107-E1 |
Примеры техники
| Тип техники | Модель |
|---|---|
| Экскаваторы | Komatsu PC200-8, PC220-8, PC240LC, PC400, PC450; Hyundai R210LC-7, R250LC-7 |
| Погрузчики | Komatsu WA200-7/8, WA320-6, WA380-6/8, WA470, WA480; Liugong 835T/838T; Hyster H300HD2S |
| Бульдозеры | Komatsu D61EX-23M0, D39EX-22 |
| Грузовой транспорт | International DuraStar, КамАЗ (с Cummins ISBe), Tata Prima |
| Автобусы | Anadolu Isuzu Citiport |
| Спецтехника | Epiroc Minetruck MT22, Самоходные опрыскиватели GUSS, Кормораздатчики JF |
5. Правила подбора и замены
Подбор и замена распылителя требует строгого соблюдения технических регламентов.
- Идентификация: Перед заказом необходимо сверить маркировку на старом распылителе. Маркировка DSLA128P5510 наносится на корпус. Недопустима замена на модели с другим углом распыла (например, 148°) или другим типоразмером иглы, так как это приведёт к некорректной работе двигателя, перегреву поршней или прогару.
- Дефектовка: Замена распылителя не всегда достаточна. Необходимо проверить состояние корпуса форсунки, клапана управления, седла и пружин. При наличии критического износа корпуса установка нового распылителя не даст эффекта.
- Чистота: Работы должны проводиться в условиях, исключающих попадание пыли и абразива в прецизионную пару. Разгерметизация упаковки производится непосредственно перед установкой.
- Момент затяжки: Затяжка распылителя (гайки распылителя) на корпусе форсунки должна выполняться динамометрическим ключом с моментом, предписанным заводом-изготовителем форсунки (обычно варьируется, зависит от типа резьбы корпуса). Перетяжка ведёт к деформации и заклиниванию иглы.
- Настройка: После установки нового распылителя форсунка подлежит обязательной проверке на стенде (например, Bosch EPS или аналог). Требуется контроль:
- Давления открытия;
- Герметичности по конусу;
- Качества и равномерности распыла;
- Производительности и обратного слива.
- Программирование: Для систем Common Rail с кодировкой форсунок (IMA/ISA коды) может потребоваться ввод нового кода в блок управления двигателем (ECU).
6. О производителе и качестве продукции
NingBo XingMa Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на производстве компонентов дизельной топливной аппаратуры. Компания выпускает распылители, плунжерные пары и клапаны для систем Bosch, Denso и Delphi.
Особенности продукции XingMa
- Производство ориентировано на рынок послепродажного обслуживания (Aftermarket).
- При изготовлении используются автоматизированные линии и современные методы контроля геометрии.
- Продукция XingMa позиционируется как экономически эффективная альтернатива оригинальным компонентам Bosch.
- При выборе продукции сторонних производителей важно учитывать ресурсные показатели, которые могут отличаться от показателей оригинальных деталей. Для достижения оптимального результата и долговечности узла рекомендуется строгое соблюдение технологии ремонта и настройки на профессиональном стенде.
