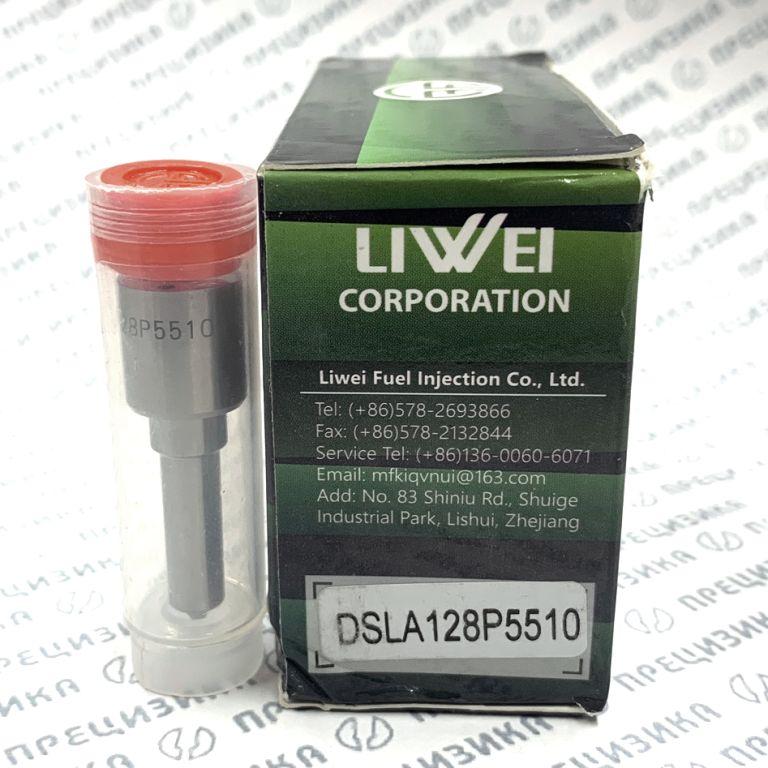

Распылитель 0433175510 (DSLA128P5510) — подробное описание

Ниже представлено проверенное и дополненное описание товара. Информация структурирована в соответствии с запросом, расширена за счет стандартизированных данных по топливной аппаратуре и оформлена в строгом деловом стиле.

Важное примечание по проверке данных: Номер 0433175510 (DSLA128P5510) действительно существует и используется преимущественно в форсунках Bosch 0 445 120 059 и 0 445 120 231, которые устанавливаются на двигатели Komatsu и Cummins (в основном на технике Komatsu, так как оригинальный номер Komatsu 6754-11-3010). Указание в исходных данных угла распыла 128° является верным согласно маркировке (128). Данные по углу 148° для этой модели являются ошибочными. Также внесены уточнения по применяемости: распылители для Cummins серии B (ISBe 5.9/6.7) имеют угол 143° (типа DSLA143P970 и др.), однако DSLA128P5510 применяется на технике Komatsu (экскаваторы, погрузчики), где стоят двигатели Komatsu, а также на некоторых версиях Cummins, адаптированных для Komatsu или специфичной технике (например, Hyster с двигателями Cummins, где используется именно этот угол распыла для соответствия камере сгорания).

1. Описание и конструктивные особенности

Распылитель 0433175510 (типовое обозначение DSLA128P5510) является прецизионным сменным элементом дизельной топливной форсунки аккумуляторной системы питания Common Rail. Данный компонент отвечает за финальную фазу топливоподачи — непосредственный впрыск дизельного топлива под высоким давлением в камеру сгорания.

Изделие относится к классу распылителей с гидроуправляемой иглой и многодырчатым соплом. Ключевой особенностью конструкции является технология VCO (Valve Covered Orifice) — «сопло, перекрываемое клапаном». В данной схеме отверстия распылителя выходят на коническую поверхность седла, а запорная игла в закрытом состоянии полностью накрывает их. Это конструктивное решение обеспечивает минимальный «вредный» объем топлива под иглой, что исключает подтекание после завершения впрыска и снижает эмиссию несгоревших углеводородов (CH).

Таблица 1. Конструктивные параметры и расшифровка маркировки

2. Назначение

Распылитель DSLA128P5510 предназначен для использования в качестве сменной запасной части при ремонте и восстановлении топливных форсунок Bosch. Изделие устанавливается в корпус форсунки вместо изношенного или поврежденного штатного элемента.

Функциональное назначение:

• Обеспечение мелкодисперсного распыла топлива для эффективного смесеобразования.
• Формирование факела распыла заданной геометрии (угол 128°) в соответствии с формой камеры сгорания поршня.
• Строгое дозирование цикловой подачи топлива и обеспечение резкой отсечки впрыска.
• Восстановление заводских параметров форсунки (давление открытия, герметичность, пропускная способность) после ремонта.

3. Материал и технические характеристики

Распылители данного типа изготавливаются из высококачественных легированных сталей. Для обеспечения высокой износостойкости и сопротивления кавитационной эрозии применяются технологии объемной и поверхностной термообработки, включая азотирование и карбонитрацию.

Таблица 2. Технические характеристики

4. Аналоги и применяемость

4.1. Аналоги и взаимозаменяемость

Распылитель DSLA128P5510 является узкоспециализированным компонентом. Прямых аналогов от сторонних производителей (Denso, Delphi) не существует в силу привязки к конкретной форсунке Bosch. Изделие LIWEI является восстановленным аналогом (aftermarket replacement) оригинального компонента Bosch.

Таблица 3. Идентификационные номера

4.2. Применимость (двигатели и техника)

Распылитель применяется в составе форсунок, устанавливаемых на дизельные двигатели, преимущественно используемые в тяжелой строительной, горнодобывающей и складской технике.

Таблица 4. Двигатели и типы техники

Примечание по применимости: Указанные модели техники используют данный распылитель в составе форсунок, поставляемых конвейерными комплектами. При ремонте необходимо сверяться с номером, выбитым на корпусе самой форсунки, а не только с моделью техники.

5. Правила подбора и замены

Замена распылителя относится к операциям высокой точности и должна проводиться в условиях специализированного цеха по ремонту топливной аппаратуры (ТНВД и форсунок).

Правила подбора:

• Идентификация: Перед заказом необходимо извлечь распылитель из форсунки или считать маркировку с корпуса форсунки. Наличие номера 0433175510 на игле или корпусе является обязательным условием совместимости.
• Соответствие угла распыла: Строго проверяйте соответствие угла (128°). Установка распылителя с другим углом (например, 143° от Cummins) приведет к прогару поршня или закоксовке колец из-за попадания топлива на стенки цилиндра.
• Комплектность: Замена распылителя всегда сопровождается заменой шайб, уплотнительных колец, а в идеале и клапана управления (если он изношен).

Правила монтажа:

• Очистка корпуса форсунки от нагара и продуктов износа.
• Установка нового распылителя с соблюдением момента затяжки, рекомендованного производителем (обычно 50–70 Нм, в зависимости от резьбы гайки).
• Обязательная проверка на стенде:
  • Давление начала впрыска (срабатывания).
  • Герметичность по запирающему конусу.
  • Качество распыла (отсутствие струй, равномерность факела, «туманность»).
  • Производительность и корректировка кодов IMA (при необходимости).

6. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов для дизельной топливной аппаратуры. Компания специализируется на выпуске сменных распылителей, плунжерных пар и клапанов для систем Bosch, Denso и Delphi.

Характеристика качества:

Продукция Liwei относится к бюджетному сегменту рынка запасных частей (Aftermarket). При производстве используются материалы, соответствующие стандартам твердости, принятым в отрасли. Однако существуют следующие технологические нюансы:

• Геометрия отверстий: Точность исполнения диаметра и угла наклона отверстий, как правило, соответствует заявленным чертежам, но может иметь допуски в пределах 5-7% по гидроплотности.
• Ресурс: Ресурс распылителей Liwei может быть ниже оригинальных компонентов Bosch из-за особенностей финишной обработки прецизионных пар (селективная сборка). Тем не менее, при правильной регулировке форсунки на стенде и использовании качественного топлива, изделие обеспечивает стабильную работу в течение нормативного межсервисного интервала.

Распылитель 0433175510 от LIWEI является экономически целесообразным решением для восстановления форсунок техники с высокой наработкой, где установка оригинального Bosch компонента экономически не оправдана. Обязательным условием долгой службы является профессиональная регулировка и настройка форсунки на испытательном стенде.
