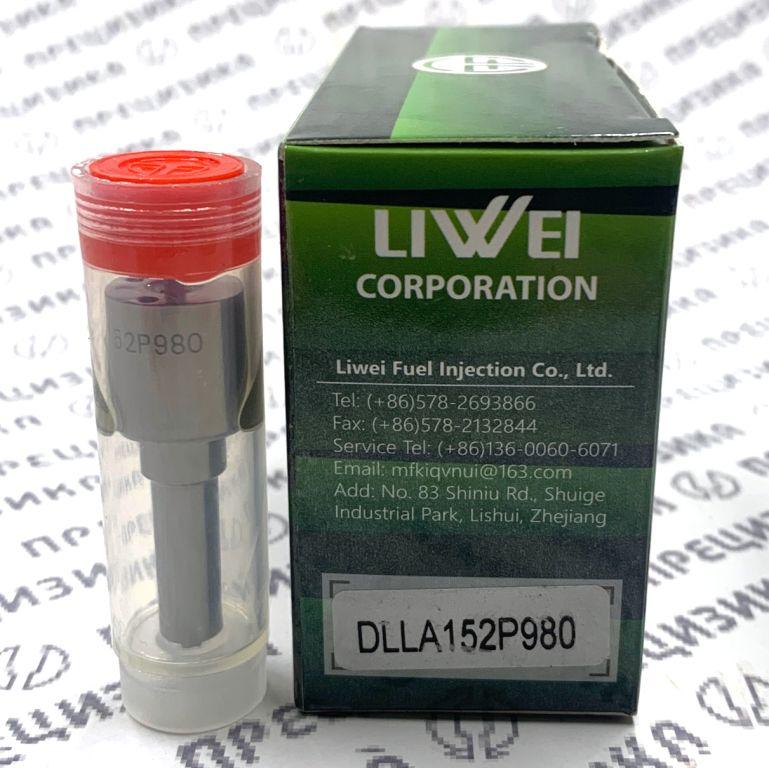

Распылитель форсунки LIWEI DLLA152P980 (аналог DENSO 093400-9800) для систем Common Rail

Артикул: DLLA152P980
OEM номер: 093400-9800 (DENSO)
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)

1. Описание и конструктивные особенности

Распылитель LIWEI DLLA152P980 представляет собой прецизионный узел топливной форсунки аккумуляторной системы Common Rail. Деталь является полным функциональным аналогом оригинального распылителя DENSO 093400-9800 и предназначена для восстановления работоспособности электромагнитных форсунок DENSO.

Конструктивно распылитель состоит из корпуса и запорной иглы, образующих высокоточную пару трения. Герметичность в закрытом состоянии обеспечивается плотным прилеганием иглы к седлу корпуса; при открытии формируется мелкодисперсный топливный факел с заданной геометрией.

Ключевые конструктивные особенности:

• Типоразмер корпуса: серия «P» — посадочный диаметр 4 мм. Обеспечивает совместимость с соответствующими гнёздами форсунок DENSO.
• Покрытие иглы DLC (Diamond-Like Carbon): алмазоподобное углеродное покрытие, нанесённое на рабочую поверхность иглы. Снижает коэффициент трения в паре «игла–корпус», повышает износостойкость при давлениях до 2000 бар, защищает от эрозионного воздействия топлива, включая смеси с биодизелем.
• Геометрия распыла: 6 сопловых отверстий диаметром 0,15 мм. Угол конуса распыла — 152° (указан в маркировке DLLA152P). Такая конфигурация обеспечивает равномерное распределение топлива в камере сгорания, полноту сгорания и соответствие экологическим нормам.
• Материал корпуса: высоколегированная инструментальная сталь, прошедшая термическую обработку для сохранения геометрической стабильности при циклических нагрузках.

2. Назначение

Распылитель DLLA152P980 предназначен для установки в электромагнитные форсунки DENSO системы Common Rail при проведении ремонтно-восстановительных работ. Является сменным элементом, заменяющим изношенный или повреждённый оригинальный распылитель.

Функциональное назначение:

• Обеспечение дозированного впрыска дизельного топлива под высоким давлением в цилиндры двигателя.
• Формирование топливного факела с параметрами, соответствующими заводским настройкам ЭБУ двигателя.
• Восстановление герметичности камеры сгорания и предотвращение обратного прорыва газов.

Область применения: специализированные мастерские по ремонту топливной аппаратуры, сервисные центры, занимающиеся восстановлением форсунок DENSO.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

Распылитель LIWEI DLLA152P980 соответствует оригинальной детали DENSO с номером 093400-9800 и имеет ряд кросс-номеров, используемых различными производителями и упаковщиками топливной аппаратуры.

3.1. Идентификационные данные

3.2. Технические характеристики

3.3. Кросс-номера (аналоги)

Примечание: перечень кросс-номеров не является исчерпывающим; могут встречаться иные обозначения в зависимости от региона и каталога.

4. Применимость (форсунки, двигатели, техника)

Распылитель DLLA152P980 применяется в форсунках DENSO, устанавливаемых на дизельные двигатели Isuzu серий 4JJ1 и 4JK1, а также на технику, оснащённую этими двигателями.

4.1. Совместимые форсунки DENSO

4.2. Двигатели

4.3. Техника (модели)

Перечень техники не является исчерпывающим и может включать другие модификации в зависимости от рынка и года выпуска. Перед заказом необходима сверка с каталогами по VIN-коду или номеру форсунки.

5. Правила подбора и замены

Подбор распылителя:

• Идентификация оригинального номера. Необходимо определить OEM номер распылителя, установленного в форсунке. Для форсунок DENSO номер обычно выбит на корпусе или указан в документации. В данном случае основной ориентир — 093400-9800 (или маркировка DLLA152P980).
• Проверка геометрических параметров. Убедитесь, что новый распылитель имеет: посадочный диаметр 4 мм, 6 отверстий диаметром 0,15 мм, угол распыла 152°, наличие DLC-покрытия на игле. Несоответствие любого параметра приведёт к некорректной работе форсунки и двигателя.
• Сверка по каталогам. Используйте электронные каталоги DENSO, Isuzu или специализированные базы кросс-номеров. Проверьте применимость к конкретной модели двигателя и форсунки.
• Остерегайтесь контрафакта. Приобретайте детали у проверенных поставщиков; обращайте внимание на маркировку, упаковку и качество обработки поверхностей.

Замена распылителя:

• Замена должна выполняться в условиях специализированной мастерской, оснащённой стендами для проверки форсунок Common Rail (например, Bosch EPS, Denso Master).
• Перед установкой новый распылитель и детали форсунки должны быть тщательно очищены; не допускается попадание загрязнений в прецизионные пары.
• Рекомендуется заменять уплотнительные кольца, шайбы и другие расходные элементы одновременно с распылителем.
• После сборки форсунка подлежит обязательной регулировке и проверке на стенде: давление открытия, производительность, качество распыла, герметичность.
• Моменты затяжки и последовательность сборки должны соответствовать рекомендациям производителя форсунки (DENSO).
• Неквалифицированная установка может привести к выходу из строя форсунки, топливного насоса высокого давления и двигателя.

6. О производителе, качестве продукции

Liwei Fuel Injection Co., Ltd. — китайская компания, специализирующаяся на производстве компонентов дизельной топливной аппаратуры: распылителей форсунок, плунжерных пар, клапанов и других прецизионных деталей для систем Common Rail и рядных ТНВД.

Продукция LIWEI ориентирована на вторичный рынок и позиционируется как экономичная альтернатива оригинальным деталям. Распылители LIWEI DLLA152P980 изготавливаются по геометрическим параметрам, соответствующим оригинальным деталям DENSO, с применением аналогичных материалов и технологий (включая DLC-покрытие иглы).

Контроль качества:

• Производственные процессы включают многоступенчатый контроль геометрических размеров на каждом этапе.
• Готовые распылители проходят проверку на герметичность и гидравлические характеристики.
• Параметры шероховатости и точности обработки соответствуют допускам, принятым для топливной аппаратуры высокого давления.
