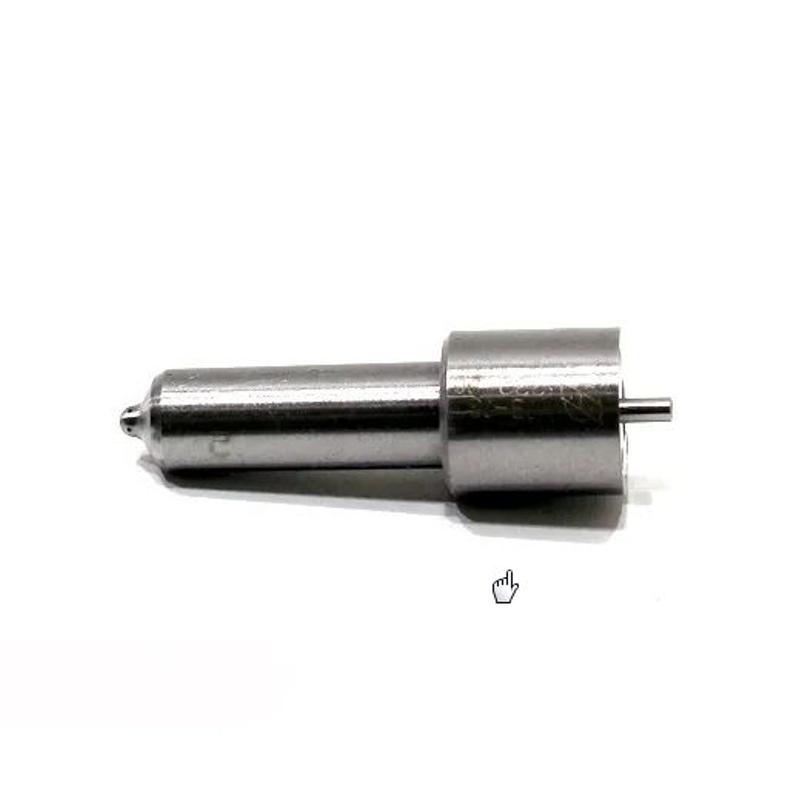

511.111211 Распылитель форсунки. Прецизика 511
Распылитель 511.111211 ремонтный (восстановленный)
Артикул: 511
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель 511.111211 является восстановленным прецизионным элементом дизельной форсунки, предназначенным для установки в топливные системы дизельных двигателей Ярославского моторного завода (ЯМЗ) экологического класса ЕВРО-2. Изделие представляет собой сопловой наконечник закрытого типа, состоящий из корпуса и запорной иглы, образующих гидроплотную пару.
Конструктивные особенности
| Параметр | Характеристика |
|---|---|
| Тип конструкции | Закрытый, многодырчатый (бесштифтовый) |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий | 0,28 мм |
| Диаметр направляющей иглы | 4 мм |
| Тип пары | Прецизионная (корпус-игла), селективно подобрана |
| Технология изготовления | Восстановление с применением регенерации посадочных и запирающих поверхностей, притирка, гидравлическая обкатка и регулировка на стендах |
Многодырчатая конструкция с пятью отверстиями малого диаметра обеспечивает формирование факела распыла, оптимизированного для камер сгорания V-образных дизелей ЯМЗ. Микроскопический зазор в прецизионной паре гарантирует отсечку подачи топлива и предотвращение подтекания в цилиндр между впрысками.
2. Назначение
Распылитель 511.111211 предназначен для выполнения следующих функций в составе дизельной форсунки:
- Дозированная подача топлива в камеру сгорания под высоким давлением в строго определенный момент.
- Мелкодисперсное распыление топлива для образования гомогенной топливно-воздушной смеси.
- Обеспечение резкого начала и окончания впрыска (четкая отсечка).
- Поддержание стабильности цикловой подачи на всех режимах работы двигателя с целью сохранения мощностных и экономических показателей.
3. Аналоги, Кросс-номера и альтернативные обозначения
Изделие полностью взаимозаменяемо с оригинальными распылителями, выпускаемыми другими заводами-изготовителями.
Кросс-номера распылителей
| Производитель / Каталог | Номер | Примечание |
|---|---|---|
| АЗПИ (Россия) | 0511.1112110-1-10 | Прямой аналог (оригинал) |
| ЯЗДА (Россия) | 335.1112110-70 | Прямой аналог (оригинал) |
| Прецизика (Россия) | 511.111211 | Восстановленный аналог (данный товар) |
| Сокращенные обозначения | 335-70, 0511-10, 0511.1112110 | Используются в прайс-листах |
Применяемость в корпусах форсунок
Деталь устанавливается в корпуса следующих моделей форсунок (перечисленные узлы являются взаимозаменяемыми в сборе):
- 267.1112010-11 (или 267.1112010-10)
- 204.1112010-50 (или 204.1112010-50-20)
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | Легированная сталь (подвергнута закалке) |
| Материал иглы | Быстрорежущая или легированная инструментальная сталь |
| Эффективное проходное сечение | 0,210–0,230 мм² |
| Диаметр сопловых отверстий | 0,28 мм |
| Количество отверстий | 5 |
| Диаметр иглы | 4 мм |
| Экологический класс | ЕВРО-2 |
| Давление начала впрыска (в сборе) | Регулируется в составе форсунки согласно ТУ двигателя |
5. Применимость (Техника и Двигатели)
Данный распылитель применяется в топливной аппаратуре дизельных двигателей ЯМЗ, устанавливаемых на широкий спектр грузовой, автобусной и специальной техники.
| Форсунки | Двигатели (ЯМЗ) | Техника (Марки и модели) |
|---|---|---|
| 267.1112010-11 267.1112010-10 204.1112010-50 204.1112010-50-20 | ЯМЗ-236НЕ2 (и модиф.: -3, -6, -12, -15, -16, -24, -28, -31, -37) | МАЗ: 5336, 5337, 5432, 54329, 5551, 6303 (ДЕ2), 6317, 6422, 104, 104С. Урал: 4320 (-40, -41 и др.), 5557, 44202. КрАЗ: 6510. Автобусы: ЛАЗ-4207, ЛАЗ-52523, ЛиАЗ-5256, Неман-5201, Волжанин-5270. С/х техника: ACROS 530, Вектор (Ростсельмаш), Палессе КЗС-10К (Гомсельмаш). |
| ЯМЗ-236БЕ2 (и модификации) | Аналогично вышеуказанному списку, преимущественно техника МАЗ и автобусы с данным типом мотора. | |
| ЯМЗ-238ДЕ2 (и модиф.: -5 и др.) | МАЗ: 6303, 6317, 6422 (тяжелые модификации). МЗКТ: 8022. Спецтехника: Автогрейдеры, бульдозеры, вездеходы на базе ЯМЗ. | |
| 267.1112010-11 267.1112010-10 204.1112010-50 204.1112010-50-20 | ЯМЗ-7511 / 7512.10 | Тяжелые грузовики и специальные шасси МАЗ, МЗКТ, Урал (северное исполнение и магистральные тягачи). |
6. Правила подбора и замены
- Идентификация: Перед заказом необходимо сверить маркировку на корпусе форсунки и убедиться, что старый распылитель соответствует номерам 0511.1112110-1-10 или 335.1112110-70. Данный ремонтный распылитель 511.111211 полностью соответствует этим артикулам.
- Статус детали: Изделие является восстановленным. Это означает, что корпус и игла прошли цикл регенерации. Установка такого распылителя допустима наряду с новыми оригинальными деталями при условии соблюдения технологии сборки.
- Проверка форсунки: Замена распылителя должна производиться в условиях сервисного цеха или СТО. Недопустима установка распылителя в корпус форсунки без последующей регулировки давления начала впрыска и проверки качества распыла на стенде (например, Bosch EPS-815 или ДД-10-01).
- Комплектность: При замене распылителя обязательна замена уплотнительных шайб (медных колец) под форсунку и под распылитель. Использование старых уплотнений приводит к прорыву газов и негерметичности.
- Момент затяжки: Затяжку гайки распылителя необходимо производить динамометрическим ключом с моментом, указанным в руководстве по ремонту двигателя (обычно 70–80 Н·м для данного типа). Превышение момента может вызвать деформацию корпуса и заклинивание иглы.
- Промывка: Перед монтажом необходимо промыть распылитель в чистом дизельном топливе для удаления консервационной смазки.
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» (Россия, г. Ярославль) специализируется на промышленном восстановлении прецизионных элементов топливной аппаратуры дизельных двигателей. Производственный процесс основан на применении технологии регенерации, что обеспечивает восстановление рабочих параметров до уровня требований OEM-производителей.
Предприятие располагает специализированным стендовым оборудованием и осуществляет многоступенчатый контроль качества на всех этапах восстановления. Продукция «Прецизика» предназначена для профессионального использования в условиях станций технического обслуживания и ремонтных производств и поставляется на профессиональные станции ремонта грузового транспорта, сельхозтехники и в ремонтные цеха.
