4х0,32 Распылитель форсунки. Прецизика 4х0,32

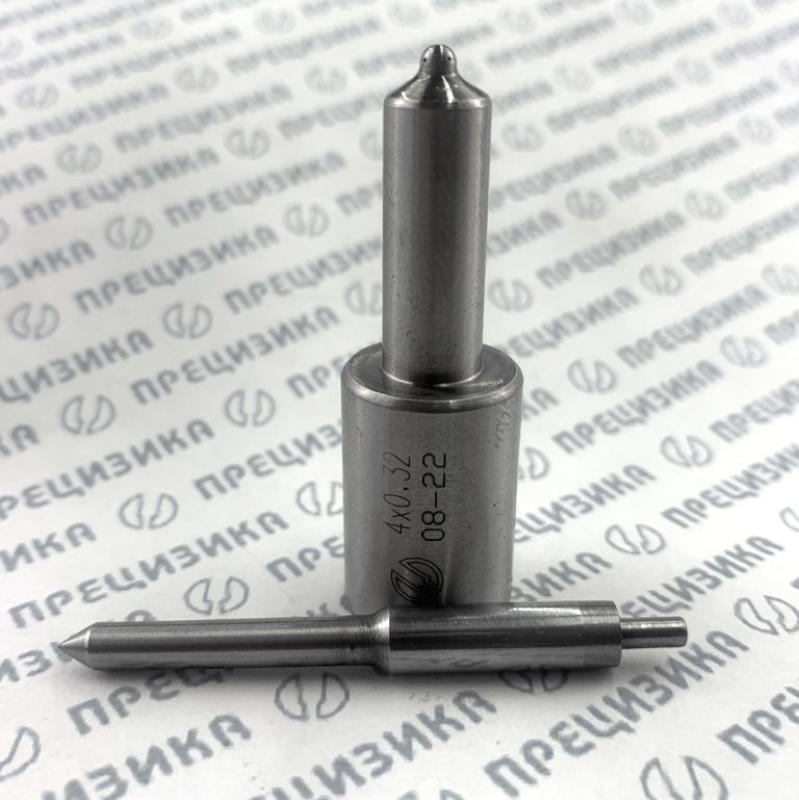

Распылитель форсунки 6А1-20с2Д (артикул 4×0,32), восстановленный под брендом «Прецизика»
Восстановленный распылитель форсунки 6А1-20с2Д представляет собой прецизионный элемент топливной аппаратуры, прошедший полный цикл регенерации в соответствии с техническими требованиями оригинальных производителей (OEM). Изделие предназначено для механических дизельных форсунок двигателей семейства А-01 и А-41 производства Алтайского моторного завода (АМЗ). Распылитель выполнен в размерности «S», прецизионный диаметр иглы составляет 6 мм, оснащён четырьмя сопловыми отверстиями диаметром 0,32 мм. Эффективное проходное сечение — 0,230–0,250 мм². Тип распылителя — закрытый, многодырчатый, механический.
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многодырчатый, механический |
| Размерность | «S» (прецизионная пара «игла — корпус») |
| Прецизионный диаметр иглы | 6 мм |
| Количество сопловых отверстий | 4 шт. |
| Диаметр сопловых отверстий | 0,32 мм (формула типа: 4×0,32) |
| Эффективное проходное сечение (μF) | 0,230–0,250 мм² |
| Условное обозначение | 116 |
| Материал корпуса | Высокопрочная коррозионностойкая сталь; точность изготовления — микронного уровня |
| Вес | 0,06 кг |
| Потребитель | Алтайский моторный завод (АМЗ) |
Технология восстановления и контроль качества
Процесс регенерации изделия включает полный цикл операций, направленных на восстановление эксплуатационных параметров до уровня новых оригинальных компонентов:
- Дефектовка: визуальный и инструментальный анализ для исключения деталей с критическими повреждениями.
- Восстановление геометрии посадочных конусов иглы и седла для обеспечения герметичности запорного узла.
- Очистка сопловых отверстий (при необходимости — в ультразвуковой ванне) для восстановления проектного проходного сечения и формы распыла топлива.
- Кольцевая выборка на конусе иглы (при наличии износа запорного конуса) с последующей притиркой сохранившейся узкой зоны контакта. Метод увеличивает удельное давление вблизи отсечной кромки, обеспечивая чёткость отсечки начала и конца впрыска.
- Испытания на специализированных стендах: проверка герметичности, производительности, формы факела и равномерности распыла в условиях, имитирующих рабочие режимы двигателя, подтверждение соответствия восстановленного изделия техническим параметрам OEM-производителей.
Гарантийный срок эксплуатации составляет 12 месяцев с даты продажи при соблюдении регламентов монтажа и условий эксплуатации.
Аналоги, кросс-номера и альтернативные обозначения
| Производитель | Обозначение |
|---|---|
| Оригинал (АЗПИ) | 6А1-20с2Д |
| НЗТА | 116.1112110 |
| ЧЗПИ | 39.1112110-09 |
| Motorpal (Чехия) | DOP154S435-4150 |
Указанные кросс-номера подтверждаются в нескольких независимых источниках. Дополнительно в качестве аналогов рассматриваются обозначения 33.1112110-80 (ЯЗДА) и DOP154S435-4159 (Motorpal).
Применимость
| Форсунки (в сборе) | Двигатели | Техника |
|---|---|---|
| М6А1-20с1Б, М6А1И-20с1, 6А1-20с1, 6А1-20С1Б, 6А1-20С1Б-20, 6А1-20С1Б-30, 6А1-20С1Б.10, 204И.1112010-1, 204И.1112010-1-01, 204И-1112010-1 | А-01, А-01М, А-01МБ, А-01МД, А-01МК, А-01МКС, А-01МС, А-01МЛ, А-01МЕ, А-01МГ, А-01Т, А-11Т, А-41, А-41М, А-41Б, А-41Г, А-41Т, А-41С, А-41Е, А-41ЕГ, А-41И, А-01МИ, Д-440-22, Д-440-22А, Д-440-21, Д-440-21А | Тракторы: Т-4, Т-4А, ДТ-75, ДТ-75М, ДТ-75МЛ, ДТ-75Д, ТТ-4, ТТ-4М, ТТ-4М-01, ВТ-90 (Агромаш 90ТГ), ЛП-19А, МТП-71А, МТП-7, ВМ-4А. Бульдозеры: ДЗ-42, ДЗ-162, Четра Т6, Т-6.01. Автогрейдеры: ДЗ-122, ДЗ-122А, ДЗ-122Б-7, ДЗ-143, ДЗ-180, ДЗ-180А, ДЗ-31-1, ДЗ-99. Экскаваторы: ЭО-121, ЭО-4124, ЭО-4121, ЭО-3322, ЭО-3323, ЭО-4225, ЭО-4221. Погрузчики: ТО-18, ТО-28, Амкодор 333А-01, 371А-01, 371А-02. Дорожные катки и укладчики: ДУ-58, ДУ-62. Комбайны: «Енисей», СКД-5 «Сибиряк». Спецтехника: буровые установки (А-41-Г), насосная станция СНП 50-80 (А-41-В), дизель-генераторы, компрессоры, монтажные краны МКП-25А, ПУМ-500М |
Применимость охватывает двигатели Алтайского моторного завода, устанавливаемые на тракторы, бульдозеры, автогрейдеры, экскаваторы, погрузчики и другую специальную технику.
Правила подбора и замены
- Идентификация исходного распылителя. Перед заменой необходимо убедиться, что маркировка на корпусе изношенного распылителя соответствует 6А1-20с2Д или одному из кросс-номеров (116.1112110, 39.1112110-09, DOP154S435-4150). Несоответствие размерности (например, 5×0,32 вместо 4×0,32) исключает установку изделия в форсунку без дополнительной проверки.
- Проверка состояния форсунки в сборе. Замена распылителя выполняется в комплексе с дефектовкой корпуса форсунки, пружины, штанги и регулировочных шайб. При наличии износа или повреждений сопрягаемых деталей рекомендуется их замена или восстановление.
- Соблюдение момента затяжки. Монтаж распылителя производится с соблюдением регламентированного момента затяжки гайки форсунки. Превышение момента приводит к деформации корпуса распылителя и нарушению геометрии сопловых отверстий; недостаточный момент — к разгерметизации стыка.
- Регулировка давления начала впрыска. После установки распылителя обязательна проверка и регулировка давления начала впрыска на специализированном стенде. Для двигателей А-01 и А-41 давление составляет 17,5+0,5 МПа (175+5 кгс/см²).
- Контроль качества распыла. Форма факела, равномерность распыла и герметичность запорного узла проверяются на стенде до установки форсунки на двигатель. Отклонение от эталонных параметров свидетельствует о необходимости повторной дефектовки или замены изделия.
- Совместимость с топливной аппаратурой. Распылитель предназначен для работы с механическими форсунками типоразмера «S». Использование с форсунками иных типоразмеров не допускается.
О производителе и качестве продукции
ООО ПКФ «Прецизика» — российский производитель и поставщик прецизионных запасных частей для систем топливного впрыска дизельных двигателей. Компания ведёт деятельность с сентября 2000 года, что делает её одним из наиболее долгосрочных операторов на российском рынке запасных частей для дизельных топливных систем.
Производственная деятельность «Прецизики» включает как дистрибуцию оригинальных комплектующих ведущих мировых и отечественных производителей, так и собственное производство и восстановление прецизионных деталей. С 2010-х годов компания развивает собственную торговую марку «Прецизика», продукция которой создаётся с учётом российских эксплуатационных реалий: пониженного качества топлива, повышенных нагрузок, широкого температурного диапазона и длительных межсервисных интервалов.
Внедрённая система менеджмента качества основана на принципах всестороннего контроля и прослеживаемости каждой партии изделий. География поставок охватывает все федеральные округа Российской Федерации, а также страны ближнего зарубежья.
