6А1-20с2Д Распылитель форсунки. АЗПИ 4х0,32

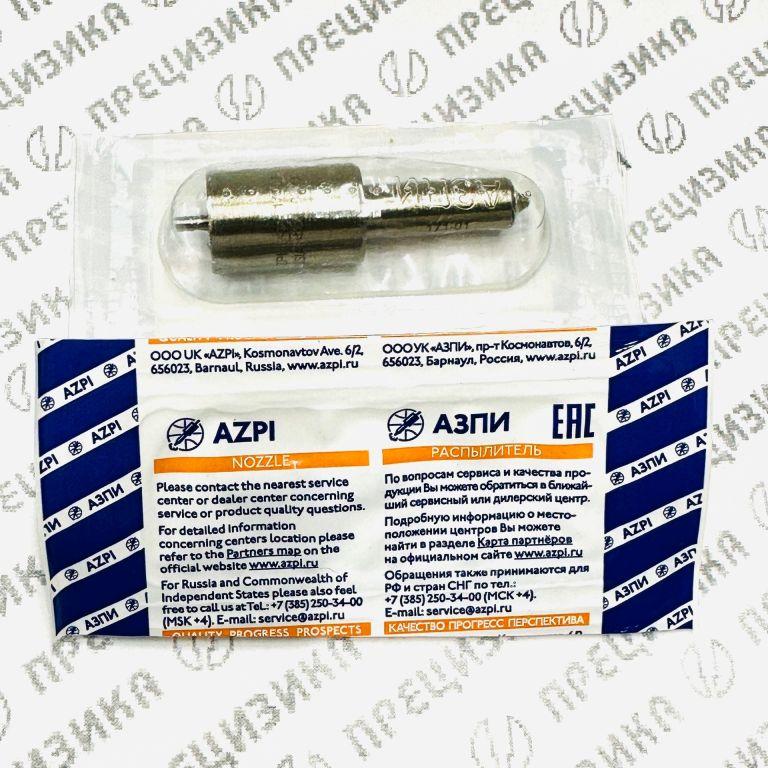

Распылитель форсунки 6А1-20с2Д (4×0,32)
Артикул: 6А1-20с2Д
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (Россия)
Распылитель 6А1-20с2Д — прецизионный распылитель закрытого типа с многодырчатым соплом, предназначенный для механических дизельных форсунок двигателей семейства А-01, А-41 и Д-440 производства Алтайского моторного завода (АМЗ). Устанавливается в форсунки в сборе, обеспечивает мелкодисперсное распыление топлива в камере сгорания. Импортный аналог — DOP154S435-4150 производства чешской компании Motorpal.
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многодырчатый, механический |
| Размерность | «S» (прецизионная пара «игла — корпус») |
| Прецизионный диаметр иглы | 6 мм |
| Количество сопловых отверстий | 4 шт. |
| Диаметр сопловых отверстий | 0,32 мм (формула типа: 4×0,32) |
| Эффективное проходное сечение (μF) | 0,230–0,250 мм² |
| Условное обозначение | 116 |
| Материал корпуса | Высокопрочная коррозионностойкая сталь; точность изготовления — микронного уровня |
| Вес | 0,06 кг |
| Потребитель | Алтайский моторный завод (АМЗ) |
Аналоги, кросс-номера и альтернативные обозначения
Кросс-номера
| Обозначение | Производитель |
|---|---|
| 116.1112110 | НЗТА |
| 39.1112110-09 | ЧЗПИ |
| 33.1112110-80 | ЯЗДА |
| DOP154S435-4150 | Motorpal (Чехия) |
Альтернативные обозначения распылителя
- 6А1-20с2Д
- 116.1112110
- 39.1112110-09
- DOP154S435-4150
Форсунки (включая альтернативные маркировки)
- М6А1-20с1Б
- М6А1И-20с1
- 6А1-20с1
- 6А1-20С1Б
- 6А1-20С1Б-20
- 6А1-20С1Б-30
- 6А1-20С1Б.10
- 204И.1112010-1
- 204И.1112010-1-01
- 204И-1112010-1
Применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| М6А1-20с1Б, М6А1И-20с1 | А-01, А-01М, А-01МБ, А-01МД, А-01МК, А-01МКС, А-01МС, А-01МЛ, А-01МЕ, А-01МГ, А-01Т, А-01МИ | Алтайский тракторный завод (АТЗ): Т-4, Т-4А, ВТ-90 |
| 6А1-20с1, 6А1-20С1Б | А-11Т | Волгоградский тракторный завод (ВгТЗ): ДТ-75, ДТ-75М, ДТ-75МЛ, ДТ-75Д |
| 6А1-20С1Б-20, 6А1-20С1Б-30 | А-41, А-41М, А-41Б, А-41Г, А-41Т, А-41С, А-41Е, А-41ЕГ, А-41И | Онежский тракторный завод (ОТЗ): ТТ-4, ТТ-4М, ТТ-4М-01 |
| 6А1-20С1Б.10, 204И.1112010-1 | Д-440-22, Д-440-22А, Д-440-21, Д-440-21А | ЛП-19А, МТП-71А, МТП-7, ВМ-4А; Четра Т6, Т-6.01 |
| 204И.1112010-1-01, 204И-1112010-1 | — | ДЗ-42, ДЗ-162, ДЗ-122, ДЗ-122А, ДЗ-122Б-7, ДЗ-143, ДЗ-180, ДЗ-180А, ДЗ-31-1 |
| — | — | ЭО-121, ЭО-4124, ЭО-4121, ЭО-3322, ЭО-3323, ЭО-4225, ЭО-4221 |
| — | — | ТО-18, ТО-28, Амкодор 333А-01, 371А-01, 371А-02 |
| — | — | ДУ-58, ДУ-62; МКП-25А, ПУМ-500М |
Правила подбора и замены
Подбор распылителя осуществляется по следующим критериям:
- Маркировка распылителя. Основной идентификатор — обозначение 6А1-20с2Д с формулой типа «4×0,32». Перед приобретением необходимо убедиться, что маркировка на корпусе распылителя соответствует требуемой. Допускается использование распылителей с кросс-номерами 116.1112110, 39.1112110-09, 33.1112110-80, DOP154S435-4150.
- Тип двигателя. Распылитель применяется на двигателях А-01, А-41 и их модификациях, а также на двигателях серии Д-440. При установке на двигатели других серий требуется проверка совместимости по каталогу.
- Тип форсунки. Распылитель устанавливается в форсунки в сборе с маркировками М6А1-20с1Б, М6А1И-20с1, 6А1-20с1, 6А1-20С1Б и их модификациями. Не допускается установка распылителя в форсунки, не предназначенные для размерности «S» с диаметром иглы 6 мм.
- Геометрические параметры. Количество сопловых отверстий (4 шт.) и их диаметр (0,32 мм) должны соответствовать требованиям производителя двигателя. Отклонение от штатных параметров приводит к изменению характеристик впрыска, повышению расхода топлива и дымности.
Замена распылителя производится при достижении предельного состояния прецизионной пары «игла — корпус»: увеличение утечек топлива, изменение давления начала впрыскивания, нарушение факела распыла, закоксовывание сопловых отверстий. При замене рекомендуется одновременно проверять состояние форсунки в сборе (распылитель, корпус, штанга, пружина, регулировочные шайбы) на соответствие техническим требованиям.
О производителе и качестве продукции
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российский производитель топливной аппаратуры для дизельных двигателей, организованный в 1991 году на базе цеха топливной аппаратуры Алтайского моторного завода. Предприятие выпускает механические форсунки, распылители, управляющие клапаны, электрогидроуправляемые инжекторы и компоненты топливных систем Common Rail.
В рамках программы импортозамещения АЗПИ разработано свыше 150 моделей распылителей, более 110 освоено в производстве. Разработано и освоено более 300 модификаций распылителей и более 80 модификаций форсунок.
Качество продукции подтверждено данными концерна Robert Bosch GmbH: с 2011 года показатель дефектности распылителей АЗПИ PPM (Parts Per Million) составляет 0 шт. Заводу присвоен статус привилегированного поставщика Bosch в группе «Подразделение автомобильных запчастей. Дизельные запчасти». Производство осуществляется в соответствии с требованиями ГОСТ 10578-2018 («Распылители форсунок дизелей») и техническими условиями предприятия.
