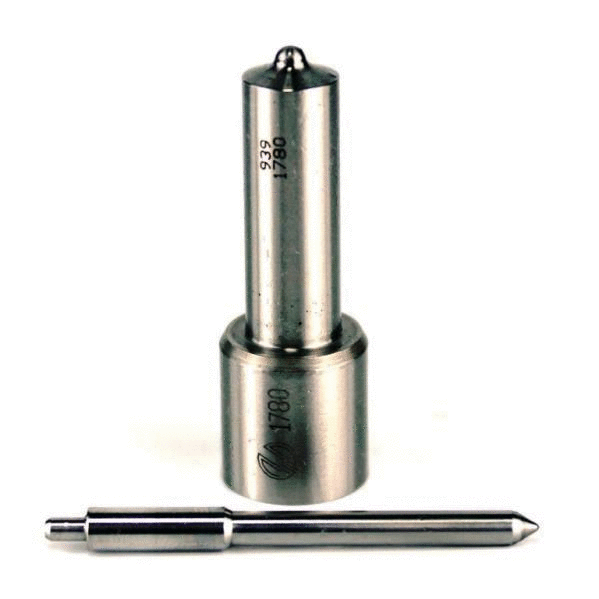

DLLA160Р1780 Распылитель форсунки. Прецизика 1780
Распылитель DLLA160Р1780 ремонтный
Артикул: DLLA160Р1780
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель DLLA160Р1780 представляет собой восстановленный прецизионный узел топливной форсунки дизельного двигателя. Изделие относится к категории ремонтных распылителей, прошедших полный цикл восстановления в соответствии с техническими требованиями завода-изготовителя.
Конструктивно распылитель выполнен по закрытой многодырчатой схеме. Впрыск топлива осуществляется только при достижении заданного порогового давления, что исключает самопроизвольное подтекание топлива в камеру сгорания. Распылитель оснащён семью сопловыми отверстиями, формирующими топливный факел с заданной геометрией. Угол конуса распыла составляет 160°, что соответствует геометрии камеры сгорания двигателей ЯМЗ-656 и ЯМЗ-658 с общей головкой блока цилиндров.
Прецизионная пара «игла–корпус» обеспечивает минимальный радиальный зазор, измеряемый единицами микрометров. Материал изготовления — легированная сталь, подвергнутая цементации и последующей закалке до твёрдости не ниже 60 HRC. Данная обработка обеспечивает устойчивость рабочих поверхностей к абразивному износу и сохранение геометрических параметров в течение межремонтного интервала.
Ключевые конструктивные параметры
| Параметр | Значение |
|---|---|
| Тип | Закрытый, многодырчатый (шрифтовый) |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий | 0,22 мм |
| Угол конуса распыла | 160° |
| Диаметр иглы | 4,5 мм |
| Эффективное проходное сечение | 0,172–0,186 мм² |
| Давление начала впрыска | 300–312 кгс/см² (~30 МПа) |
| Материал | Легированная сталь, цементация + закалка |
| Твёрдость рабочих поверхностей | не менее 60 HRC |
2. Назначение
Распылитель DLLA160Р1780 предназначен для установки в форсунки дизельных двигателей ЯМЗ-656 и ЯМЗ-658 экологического стандарта Евро-3. Применяется исключительно для модификаций двигателей с общей головкой блока цилиндров.
Изделие используется при ремонте топливной аппаратуры для решения следующих задач:
- восстановление мощностных и динамических характеристик двигателя;
- нормализация расхода топлива;
- снижение дымности отработавших газов;
- обеспечение соответствия экологическим нормам Евро-3;
- восстановление герметичности запорного конуса распылителя.
Применение данного распылителя в форсунках, не предусмотренных спецификацией, не допускается.
3. Аналоги, кросс-номера и альтернативные обозначения
| Производитель / Стандарт | Артикул / Обозначение | Примечание |
|---|---|---|
| АЗПИ (Россия) | 069.1112110-1 | Основной заводской артикул |
| ЯЗДА (Россия) | 335.1112110-140 | Альтернативный заводской артикул |
| BOSCH (Германия) | 0 433 172 087 | Оригинальный номер BOSCH |
| BOSCH (типовое обозначение) | DLLA160P1780 | Международное типовое обозначение |
| Прочие обозначения | 069.1112110, 069.1112110-1-01, 069.1112110-1-ITP, 069-01, 069-1, 069, 335-140, 1780 | Упрощённые и внутренние маркировки |
Расшифровка типового обозначения DLLA160P1780
| Символ | Значение |
|---|---|
| DLLA | Тип распылителя (шрифтовый, с иглой) |
| 160 | Угол конуса распыла в градусах |
| P | Модификация носика распылителя |
| 1780 | Код, определяющий количество и диаметр сопловых отверстий |
4. Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер | DLLA160P1780 |
| Заводской артикул | 069.1112110-1 |
| Альтернативный артикул | 335.1112110-140 |
| Тип распылителя | Закрытый, многодырчатый |
| Количество отверстий | 7 |
| Диаметр отверстий | 0,22 мм |
| Угол распыла | 160° |
| Диаметр иглы | 4,5 мм |
| Эффективное проходное сечение | 0,172–0,186 мм² |
| Давление начала впрыска | 300–312 кгс/см² |
| Материал | Легированная сталь с цементацией и закалкой |
| Твёрдость | HRC 60+ |
| Экологический стандарт | Евро-3 |
| Тип производства | Восстановленный (ремонтный) |
5. Применимость
5.1. Форсунки
Распылитель DLLA160Р1780 применяется в форсунках, устанавливаемых на двигатели ЯМЗ-656/658 только с общей головкой блока цилиндров.
| Модель форсунки | Альтернативные маркировки |
|---|---|
| 267.1112010-20 | 267-20 |
| 267.1112010-21 | 267-21 |
| 204А.1112010-50.10 | 204А-50.10 |
Ограничение по применению: форсунки моделей 51.1112010-20, 51.1112010-21, 470.1112010-10 (двигатели с индивидуальными головками блока цилиндров) используют распылители с иным углом распыла (150° и другие параметры). Взаимная замена с DLLA160P1780 не допускается.
5.2. Двигатели и техника
| Двигатель | Форсунки | Техника |
|---|---|---|
| ЯМЗ-6562.10, ЯМЗ-6562.10-01, ЯМЗ-6563.10, ЯМЗ-6563.10-01, ЯМЗ-6563.10-02, ЯМЗ-6563.10-03, ЯМЗ-6563.10-04, ЯМЗ-6563.10-05, ЯМЗ-6563.10-06 (V6, 11,15 л, 230–250 л.с.) | 267.1112010-20, 267.1112010-21, 204А.1112010-50.10 | МАЗ-5336 (А3, А5-320, А5-321, А5-340, А5-341); МАЗ-5337 (А2); МАЗ-5340 (А3, А5); МАЗ-5432 (А3, А5); МАЗ-5433 (А2); МАЗ-5440 (А3, А8); МАЗ-5551 (А2); МАЗ-6303 (А3, А5-321, А5-325, А8); МАЗ-6312 (А5-325, А8); МАЗ-6340 (А3); МАЗ-6422 (А5-320, А8); МАЗ-6430 (А8); МАЗ-6501 (А8); ЛиАЗ-5256; МАРЗ-4219; МАРЗ-5266; Волжанин-5270; Волжанин-5285; Неман-5201; Неман-52012; Тепловоз ТУ-10; Тяговый модуль МТП; Тяговый мотовоз (метрополитен СПб); Комбайны Палессе GS12, GS812; ДГУ на базе ЯМЗ-656 |
| ЯМЗ-6581.10, ЯМЗ-6581.10-04, ЯМЗ-6581.10-08, ЯМЗ-6582.10, ЯМЗ-6582.10-01, ЯМЗ-6582.10-02, ЯМЗ-6582.10-04, ЯМЗ-6582.10-06, ЯМЗ-6582.10-07, ЯМЗ-6582.10-08, ЯМЗ-6582.10-09 (V8, 14,86 л, 330–400 л.с.) | 267.1112010-20, 267.1112010-21, 204А.1112010-50.10 | МАЗ-5516 (А5-372, А5-375, А5-381, А5-391, А5-393, А5-394, А8); МАЗ-6422 (А5-320, А8); МАЗ-6430 (А8); МАЗ-6501 (А8); МАЗ-6516 (А8); МАЗ-5340 (часть модификаций); МАЗ-5440 (часть модификаций); МАЗ-6303 (часть модификаций); МАЗ-6312 (часть модификаций); КрАЗ-6443; КрАЗ-7140Н6; КрАЗ Н30.0Е; КрАЗ Н30.1Е; БелАЗ-7540; БелАЗ-7544; БелАЗ-7547; Тракторы К-744 Р1, Р2, Р3; Комбайн GS2124; ДГУ на базе ЯМЗ-658 |
6. Правила подбора и замены
При подборе распылителя DLLA160Р1780 необходимо учитывать следующие обязательные условия:
- Проверка типа головки блока цилиндров. Распылитель применяется только на двигателях ЯМЗ-656 и ЯМЗ-658 с общей ГБЦ. Установка на двигатели с индивидуальными головками не допускается.
- Идентификация форсунки. Перед заказом необходимо сверить маркировку форсунки. Допустимые модели: 267.1112010-20, 267.1112010-21, 204А.1112010-50.10 (включая альтернативные обозначения 267-20, 267-21, 204А-50.10).
- Сверка кросс-номеров. Изделие должно соответствовать одному из следующих обозначений: 069.1112110-1, 335.1112110-140, 0 433 172 087, DLLA160P1780. При наличии на старом распылителе иных обозначений (например, DLLA160P1779, DLLA150P...) замена не допускается.
- Замена комплектом. Распылители прецизионной пары заменяются комплектно на все цилиндры двигателя во избежание разбалансировки топливоподачи.
- Проверка перед установкой. Перед монтажом распылитель подлежит обязательной проверке на стенде: давление начала впрыска, герметичность запорного конуса, качество распыла, пропускная способность.
- Настройка форсунки. После установки нового распылителя требуется регулировка давления начала впрыска в диапазоне 300–312 кгс/см² и проверка гидроплотности.
- Использование чистого топлива. Для обеспечения ресурса распылителя обязательна установка топливных фильтров тонкой очистки, соответствующих требованиям двигателя.
- Недопустимость самостоятельной доработки. Запрещается механическая обработка сопловых отверстий, иглы или корпуса распылителя. Любое вмешательство приводит к необратимому нарушению характеристик.
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» — российское предприятие, специализирующееся на производстве и восстановлении прецизионных элементов топливной аппаратуры дизельных двигателей. Производственные мощности компании включают участки механической обработки, термической обработки, селективной сборки и испытательные стенды.
Восстановленные распылители проходят многоступенчатый контроль:
- входной контроль состояния корпусов и игл;
- дефектовка с отбраковкой неремонтопригодных элементов;
- восстановление геометрии рабочих поверхностей;
- селективная сборка прецизионных пар по группам;
- испытание на герметичность и пропускную способность;
- контроль качества распыла на стенде;
- консервация и упаковка.
Продукция «Прецизика» предназначена для ремонтного рынка и представляет собой экономичную альтернативу новым оригинальным распылителям при сохранении эксплуатационных параметров.
8. Теги
распылитель 069.1112110-1, распылитель 335.1112110-140, распылитель DLLA160P1780, распылитель форсунки 267.1112010-20, распылитель форсунки 267.1112010-21, распылитель форсунки 204А.1112010-50.10, распылитель форсунки ЯМЗ-656, распылитель форсунки ЯМЗ-658, распылитель форсунки МАЗ, распылитель форсунки КрАЗ
