1. Описание и конструктивные особенности

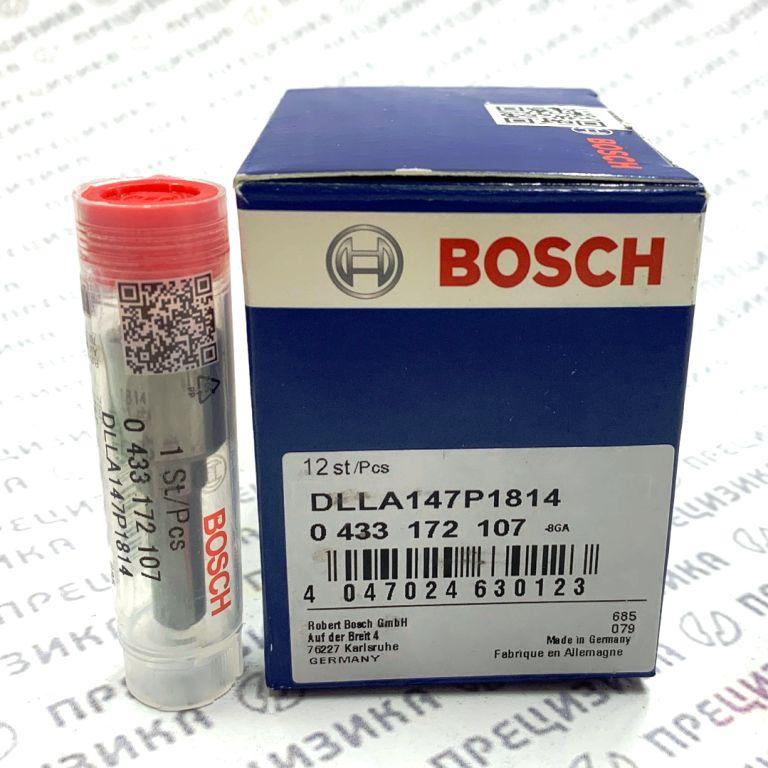

Распылитель 0 433 172 107 (типоразмер DLLA147P1814) является прецизионным сменным элементом дизельной форсунки аккумуляторной системы Common Rail. Конструктивно представляет собой многоструйный распылитель с гидроуправляемой запорной иглой. Обозначение DLLA указывает на тип форсунки: штифтовая (D), удлинённый корпус (L), многоструйная (L) с плоским посадочным седлом (A). Основные конструктивные характеристики:

• Конфигурация распыляющих отверстий: 7 сопловых отверстий, обеспечивающих заданную топливоподачу и равномерное распределение факела в камере сгорания.
• Геометрия распыла: угол конуса распыла 147° строго согласован с профилем камеры в поршне, минимизируя контакт топлива со стенками цилиндра.
• Игла распылителя: высокая точность подгонки (зазор измеряется в микронах). В ряде модификаций, включая оригинальные компоненты Bosch и некоторые изделия АЗПИ, на иглу может наноситься алмазоподобное углеродное покрытие (DLC), повышающее поверхностную твёрдость, снижающее трение и увеличивающее ресурс.
• Корпус: выполнен из высоколегированной инструментальной стали, рассчитан на циклические нагрузки при давлениях впрыска, характерных для систем Common Rail.

2. Назначение

Распылитель предназначен для ремонта и восстановления работоспособности дизельных форсунок Common Rail первого поколения. Является исполнительным органом, непосредственно отвечающим за:

• точное дозирование топлива в соответствии с управляющим сигналом;
• формирование мелкодисперсного распыла;
• организацию факела, соответствующего камере сгорания.

Применение компонента позволяет восстановить параметры впрыска до значений, предусмотренных экологическим стандартом Евро-3 для дизельных двигателей КАМАЗ с топливной аппаратурой Bosch.

3. Типоразмер, материалы и технические характеристики

4. Применимость

4.1. Форсунки (в сборе), для которых предназначен распылитель

Устанавливается в форсунки Common Rail следующих производителей и кроссируемых номеров:

4.2. Двигатели КАМАЗ-740 (Евро-3) с системой Common Rail

Распылитель применяется исключительно на дизельных двигателях КАМАЗ-740 экологического класса Евро-3, оборудованных системой впрыска Bosch с ТНВД. Перечень индексов двигателей:

• Серия 740.6xx: 740.602-360, 740.612-320, 740.622-280, 740.632-400, 740.642-420, 740.652-260, 740.662-300.
• Серия 740.70 (базовые и модификации): 740.70-280, 740.705-300, 740.71-320, 740.715-320, 740.72-360, 740.725-360, 740.73-400, 740.735-400, 740.74-420, 740.745-420, 740.75-440, 740.755-440.

Примечание: индекс 740.345-450, встречающийся в отдельных неофициальных источниках, не соответствует заводской классификации двигателей КАМАЗ. Вероятная причина появления — опечатка.

4.3. Техника (автомобили КАМАЗ и спецтехника на их шасси)

Перечисленные выше двигатели устанавливались на широкую номенклатуру техники:

Внимание: двигатели семейства КАМАЗ-740.90 (газовые) используют искровое зажигание и не являются дизельными. Применение распылителя DLLA147P1814 на них исключено.

5. Правила подбора и замены

Установка и подбор распылителя требует строгого соблюдения регламентов ремонта топливной аппаратуры Common Rail:

• Идентификация: при заказе необходимо сверить маркировку на корпусе заменяемого распылителя. Допускается использование только типоразмера DLLA147P1814 или его полных конструктивных аналогов, одобренных производителем форсунки.
• Чистота: все операции выполняются в условиях, исключающих попадание загрязнений. Разборка форсунки без должной очистки посадочных мест недопустима.
• Замена сопутствующих деталей: обязательна замена уплотнительных шайб (медных/стальных) и, при необходимости, уплотнительных колец высокого давления.
• Момент затяжки: затяжка распылителя в корпусе форсунки осуществляется строго с предписанным моментом (указан в сервисной документации на форсунку). Перетяжка приводит к деформации и выходу из строя.
• Калибровка: после замены распылителя форсунка подлежит проверке и настройке на специализированном стенде (проверка давления открытия, гидроплотности, цикловой подачи и формы факела). Установка неоткалиброванной форсунки на двигатель приводит к неустойчивой работе, повышенной дымности и риску повреждения поршневой группы.
• Ресурс: срок службы правильно установленного распылителя зависит от качества топлива и своевременности замены фильтров. Попадание воды или абразива резко сокращает ресурс.

6. О производителе и качестве продукции

Бренд Bosch является одним из ведущих мировых разработчиков и поставщиков систем дизельного впрыска. Производство распылителя 0 433 172 107 осуществляется на предприятиях Bosch в Китае. Продукция, выпущенная на китайских заводах концерна, изготавливается на оборудовании, сертифицированном по внутренним стандартам Bosch, и проходит многоступенчатый контроль:

• контроль геометрических параметров прецизионных пар;
• проверка гидроплотности и пропускной способности;
• выборочные ресурсные испытания.

Соответствие единым стандартам качества Bosch обеспечивает идентичность характеристик независимо от страны изготовления. Компонент поставляется в индивидуальной упаковке, исключающей коррозию и механические повреждения до момента установки.
