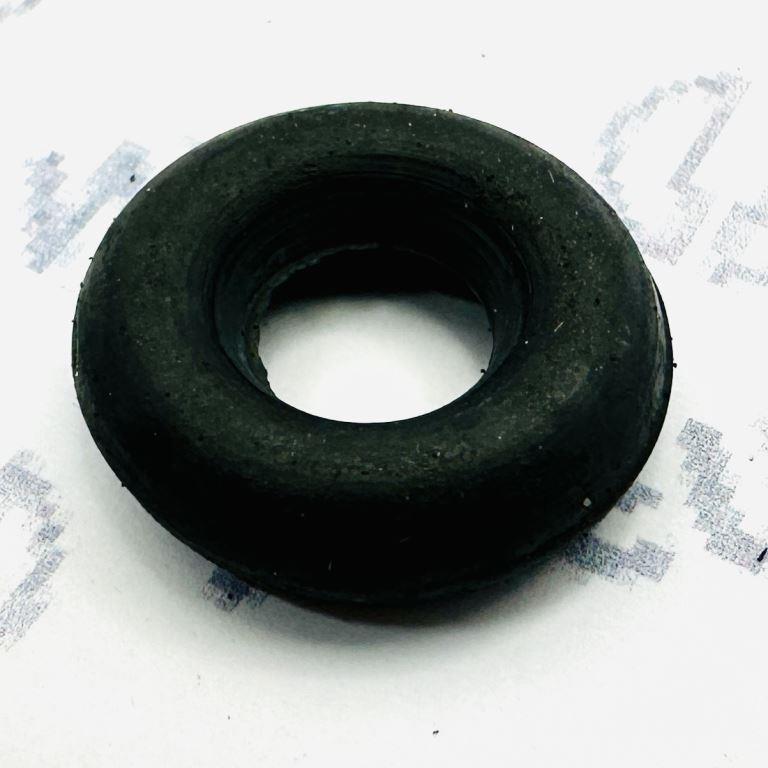

007-017-5 Кольцо уплотнительное БРТ 007-017-5
Кольцо уплотнительное 007-017-5 (заводской номер 40738) секции ЧТЗ, черное
Артикул: 007-017-5 БТР
Бренд: БТР
Производитель: АО «Балаковорезинотехника» (БРТ)
1. Описание
Уплотнительное кольцо 007-017-5 (заводской индекс 40738) представляет собой формовое резиновое изделие круглого сечения, предназначенное для герметизации неподвижных и подвижных соединений в секциях высокого давления топливных насосов высокого давления (ТНВД). Деталь изготовлена из маслобензостойкой резиновой смеси на основе бутадиен-нитрильного каучука. Цвет кольца — черный, что обусловлено наличием в составе технического углерода, выполняющего функцию активного упрочняющего наполнителя.
Кольцо поставляется в качестве сменного элемента для ремонта и технического обслуживания топливной аппаратуры тракторов Челябинского тракторного завода.
2. Расположение
Деталь устанавливается непосредственно в секцию высокого давления ТНВД — в зону сопряжения плунжерной пары, корпуса секции и нагнетательного штуцера. Позиционируется в специальной проточке, обеспечивая радиальное и торцевое уплотнение.
| Узел установки | Место размещения |
|---|---|
| Секция высокого давления ТНВД | Уплотнительная канавка плунжерной пары / стык корпусных деталей |
| Тип соединения | Неподвижное / подвижное (возвратно-поступательное перемещение плунжера) |
3. Модели ТНВД
Кольцо применяется в составе секций высокого давления, которыми комплектуются рядные топливные насосы дизельных двигателей ЧТЗ. Секции имеют фиксированные номера по конструкторской документации.
| Артикул секции ТНВД | Особенность | Модель ТНВД | Тип ТНВД (рядный) | Применяемый двигатель |
|---|---|---|---|---|
| 51.67-107-01СП | Узкий паз | 51-67-9СП | 4-секционный / 6-секционный | Д-160, Д-180 |
| 51.67-109-01СП | Широкий паз | 51-67-9СП | 4-секционный / 6-секционный | Д-160, Д-180 |
| 51.67-154-01СП | — | 51-67-24-01СП | 4-секционный / 6-секционный | Д-160, Д-180 |
Секции высокого давления с артикулами 51.67-107-01СП (узкий паз) и 51.67-109-01СП (широкий паз) входят в состав насоса модели 51-67-9СП. Секция 51.67-154-01СП предназначена для установки в насос модели 51-67-24-01СП.
Примечание: кольцо 007-017-5 может использоваться и в других модификациях секций при условии совпадения посадочного места и подтверждения по каталогам завода-изготовителя.
4. Назначение
| Функциональное назначение | Описание |
|---|---|
| Герметизация топливной полости | Предотвращение утечек дизельного топлива из секции высокого давления через зазоры корпусных деталей |
| Предотвращение прорыва газов | Исключение попадания отработавших газов из камеры сгорания в топливную систему через плунжерную пару |
| Поддержание стабильного давления | Обеспечение герметичности на всех режимах работы ТНВД при циклических нагрузках |
| Рабочая среда | Дизельное топливо, моторное масло (в зонах смазки), воздух |
| Условия эксплуатации | Длительное воздействие топлива и масел, знакопеременные давления, вибрация, температура от –50 °C до +100 °C (кратковременно до +130 °C) |
5. Типоразмер и обозначение
Товарное обозначение расшифровывается следующим образом: артикул 007-017-5 присвоен предприятием БРТ, при этом цифровая часть указывает на основные размеры кольца. Заводской номер 40738 соответствует внутреннему классификатору АО «Балаковорезинотехника» и указывается в конструкторской документации.
| Параметр | Значение | Ед. изм. | Примечание |
|---|---|---|---|
| Заводской номер | 40738 | – | По чертежу БРТ |
| Артикул поставки | 007-017-5 БТР | – | Бренд БТР |
| Наружный диаметр (D) | 17,0 | мм | – |
| Внутренний диаметр (d) | 7,0 | мм | – |
| Сечение (толщина кольца) | 5,0 | мм | Допуск по сечению в соответствии с ТУ БРТ |
| Тип профиля | Круглый | – | – |
| Размерная группа | 17×5×7 | мм | Альтернативная запись (D × h × d) |
6. Материал и технические характеристики
Кольцо изготовлено из резиновой смеси на основе бутадиен-нитрильного каучука (NBR). Материал относится к группе маслобензостойких резин. Черный цвет изделию придает технический углерод (активный наполнитель), повышающий прочность, износостойкость и улучшающий отвод тепла от уплотняемой поверхности.
| Показатель | Значение | Стандарт / Метод |
|---|---|---|
| Материал | Резина на основе NBR (бутадиен-нитрильный каучук) | Техническая документация БРТ |
| Цвет | Черный | – |
| Твердость по Шору А | 70 ± 5 ед. | ГОСТ 263-75 |
| Условная прочность при растяжении, не менее | 10 МПа | ГОСТ 270-75 |
| Относительное удлинение при разрыве, не менее | 200 % | ГОСТ 270-75 |
| Температурный диапазон эксплуатации | –50 °C … +100 °C (длительно), кратковременно до +130 °C | По паспорту БРТ |
| Максимальное рабочее давление (неподвижное соединение) | до 50 МПа | – |
| Максимальное рабочее давление (подвижное соединение) | до 32 МПа | – |
| Допустимая скорость возвратно-поступательного движения | до 0,5 м/с | – |
| Стойкость к дизельному топливу и минеральным маслам | Высокая, набухание не более 10 % | ГОСТ 9.030-74 |
| Стойкость к ароматическим углеводородам (бензол, толуол) | Не допускается | – |
| Срок службы (назначенный) | Определяется межремонтным интервалом ТНВД | – |
Микротвердость, остаточная деформация сжатия и другие параметры соответствуют техническим условиям завода-изготовителя для уплотнений топливной аппаратуры.
7. Применимость
Кольцо предназначено для установки в топливные системы дизельных двигателей, устанавливаемых на тракторы производства ЧТЗ.
| Двигатель | Модель | Техника (тракторы) |
|---|---|---|
| Д-160 | Дизельный, 4-цилиндровый | Т-130, Т-130Б, Т-130М, модификации |
| Д-180 | Дизельный, 4/6-цилиндровый | Т-170, Т-170Б, Т-170М, модификации |
Также может использоваться в других модификациях тракторов и спецтехники на базе Т-130/Т-170 при условии идентичности установочных размеров секций ТНВД.
8. Правила подбора и замены
Подбор и замена уплотнительного кольца должны выполняться в соответствии с ремонтной документацией на топливный насос. Ниже приведены основные указания.
| Этап | Действие / Правило |
|---|---|
| Подбор по каталогу | Использовать кольцо с артикулом 007-017-5 или заводским номером 40738. Допускается замена только на изделие, одобренное заводом-изготовителем насоса или БРТ. Применение аналогов с отличающимся составом резины без подтверждения не рекомендуется. |
| Проверка перед установкой | Осмотреть кольцо на отсутствие поверхностных дефектов: трещин, надрезов, следов старения, остаточной деформации. Сечение должно быть равномерным, без вмятин. |
| Подготовка посадочного места | Очистить канавку и прилегающие поверхности от остатков старого уплотнения, загрязнений и топливного лака. Проверить отсутствие задиров и коррозии. |
| Монтаж | При установке не допускать перекручивания кольца. Для облегчения монтажа разрешается использовать чистую смазку (дизельное топливо или моторное масло). Запрещается использование острых инструментов, способных повредить поверхность. |
| Замена в сборе | Кольцо подлежит обязательной замене при каждой разборке секции ТНВД, даже при отсутствии видимых повреждений. Повторное использование не допускается. |
| Контроль герметичности | После сборки и установки ТНВД провести опрессовку насоса на стенде согласно техническим условиям. При обнаружении подтеканий секцию разобрать, кольцо заменить, проверить соосность деталей. |
9. О производителе
| Наименование предприятия | АО «Балаковорезинотехника» (сокращенно БРТ) |
|---|---|
| Местонахождение | Российская Федерация, г. Балаково |
| Специализация | Производство резинотехнических изделий для автомобильной, тракторной, нефтегазовой и машиностроительной отраслей |
| Номенклатура | Уплотнительные кольца, манжеты, прокладки, формовые и неформовые РТИ, технические пластины |
| Принадлежность к проекту | Серийный поставщик уплотнителей для топливной аппаратуры ЧТЗ и других предприятий дизелестроения |
| Система качества | Продукция выпускается по конструкторской и технологической документации, согласованной с потребителем, и проходит приемо-сдаточные испытания |
Изделия БРТ поставляются на сборочные конвейеры и в качестве запасных частей. Кольцо 007-017-5 является стандартным компонентом, включенным в спецификации ремонтных комплектов топливных насосов тракторов Т-130 и Т-170.
