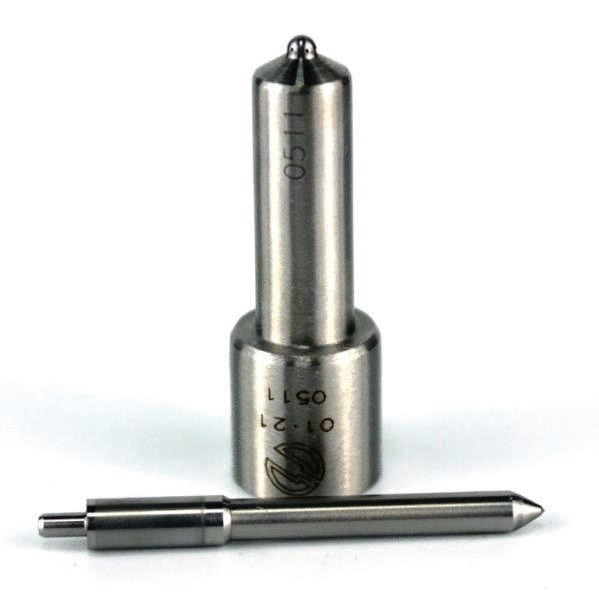

511.111211 Распылитель форсунки. Прецизика 0511
Распылитель 511.111211 ремонтный (восстановленный)
Артикул: 511
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель 511.111211 представляет собой восстановленный прецизионный элемент топливной аппаратуры дизельных двигателей. Изделие является сменным рабочим органом форсунки и предназначено для установки взамен оригинального распылителя, выработавшего ресурс.
Деталь относится к классу прецизионных пар и состоит из корпуса и запорной иглы, подогнанных друг к другу с микронной точностью. Восстановление выполнено по техническим условиям, обеспечивающим соответствие рабочих параметров требованиям к оригинальным деталям.
Конструктивные особенности
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многодырчатый |
| Количество сопловых отверстий | 5 |
| Принцип действия | Открытие под давлением топлива, создаваемым ТНВД |
| Герметизация | Прецизионный зазор (гидравлическое уплотнение) |
| Класс точности | Высокий (прецизионная пара) |
| Соответствие стандартам | Конструкция рассчитана на нормы токсичности Евро-2 |
Техническое примечание:
Распылитель 511.111211 поставляется в двух исполнениях, соответствующих различным диаметрам направляющей части иглы. Данный параметр определяется базовым оригиналом, на основе которого выполнено восстановление конкретной партии изделия. При подборе необходимо учитывать модификацию корпуса форсунки, чтобы обеспечить корректную посадку иглы.
2. Назначение
Изделие предназначено для выполнения следующих функций в системе питания дизельного двигателя:
- Дозированная подача топлива: Обеспечение подачи строго отмеренной цикловой порции топлива под высоким давлением в камеру сгорания.
- Тонкий распыл: Разбиение топлива на мелкодисперсную фракцию через сопловые отверстия для эффективного смесеобразования с воздухом.
- Герметизация камеры сгорания: Надежное запирание объема форсунки от давления газов в цилиндре в моменты между впрысками, предотвращение подтекания топлива.
- Резкая отсечка: Обеспечение четкого окончания цикла впрыска для исключения догорания топлива на такте выпуска.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Аналоги и обозначение
Изделие 511.111211 (артикул 511) является унифицированной заменой для группы оригинальных артикулов, применяемых в топливной аппаратуре ЯМЗ.
Перечень кросс-номеров (аналогов)
| Номер | Производитель / Примечание |
|---|---|
| 0511.1112110-1 | АЗПИ (г. Алтай), оригинальное обозначение |
| 335.1112110-50 | ЯЗДА (г. Ярославль), оригинальное обозначение |
| 511.1112110 | Альтернативное обозначение (база артикула) |
| 204.1112110-50 | Альтернативное обозначение |
| 093400-0511 | DENSO (Япония), импортный аналог |
| 0511-1 | Краткое торговое обозначение |
| 335-50 | Краткое торговое обозначение |
3.2. Материал и технология изготовления
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | Легированная конструкционная сталь (группа 18Х2Н4ВА или аналоги) |
| Термообработка | Цементация на заданную глубину с последующей закалкой до высокой твердости (HRC 58–62) |
| Обработка отверстий | Электроэрозионная или лазерная прошивка сопловых каналов |
3.3. Технические характеристики
| Характеристика | Значение |
|---|---|
| Тип | Закрытый |
| Количество отверстий | 5 |
| Диаметр сопловых отверстий | 0,30 мм (стандарт) |
| Диаметр направляющей части иглы | Соответствует базовому оригиналу (4,0 мм или 4,5 мм) |
| Эффективное проходное сечение (µf) | Нормализовано к оригиналу |
| Экологический стандарт | Евро-2 |
| Состояние | Восстановленное |
4. Применимость
Распылитель 511.111211 применяется в дизельных двигателях ЯМЗ, имеющих общую (цельную) головку блока цилиндров. Установка в двигатели старого образца с раздельными головками не предусмотрена.
4.1. Применимость в форсунках
| Маркировка форсунки | Примечание |
|---|---|
| 267.1112010-01 | Базовая модель |
| 267.1112010-02 | Аналоги: 267-02, 267.1112010-11 |
| 267.1112010-03 | Модификация |
| 204.1112010-50-21 | Аналоги: 204.1112010-50.21 |
| 204.1112010-50.01 | Модификация |
| 204.1112010-50.20 | Модификация |
4.2. Применимость в двигателях и технике
| Семейство двигателя | Модели техники |
|---|---|
| ЯМЗ-236 (V6) / 236НЕ, БЕ, НЕ2 | МАЗ: 5336, 5432, 5516, 6303, 5551, 6422. Урал: 4320, 5557, 5323, 3255. |
| ЯМЗ-238 (V8) / 238ДЕ, БЕ, ДЕ2, БЕ2 | КрАЗ: 6505, 64431, 7133. МоАЗ: 75051, 4048. Тракторы: Buhler Versatile. |
| ЯМЗ-7511 / 7512 / 7513 / 7514 (V8) | МАЗ: 5432, 6422, 6303 (тяжелые тягачи). МЗКТ: 65151. |
| ЯМЗ-7601 (V6) | Комбайны: ACROS, Вектор, Полесье. |
| Автобусная техника | ЛиАЗ: 5256. ЛАЗ: 4207, 5207, 5252. Неман: 5201. |
| Спецтехника и стационар | Бульдозеры: ДЭТ-320, Четра. Погрузчики: Амкодор. ДЭС: АД-200. |
5. Правила подбора и замены
Процедура замены и подбора данного компонента требует соблюдения строгих технических регламентов ввиду прецизионного класса точности.
- Идентификация базы: Перед заказом необходимо определить, какой именно корпус форсунки установлен (267-я серия или 204-я серия) и с каким распылителем двигатель работал ранее. Восстановленный распылитель арт. 511 должен соответствовать по диаметру иглы конкретному корпусу.
- Чистота монтажа: Установку следует производить в условиях, исключающих попадание абразивных частиц. Посадочный торец корпуса форсунки и привалочная плоскость распылителя должны быть очищены от нагара.
- Момент затяжки: Затяжку гайки распылителя необходимо производить динамометрическим ключом, соблюдая момент затяжки, рекомендованный заводом-изготовителем двигателя. Превышение момента приводит к деформации корпуса распылителя и «зависанию» иглы.
- Регулировка: После установки форсунки на двигатель обязательна проверка и регулировка давления начала впрыска (РНВД) на стенде. Некорректное давление приведет к жесткой работе двигателя или прогару распылителя.
- Обкатка: В первые часы работы после замены рекомендуется избегать длительной работы на максимальных оборотах для притирки запорного конуса иглы к седлу корпуса.
6. О производителе и качестве продукции
ООО ПКФ «Прецизика» (Россия, г. Ярославль) — специализированное предприятие, деятельность которого сфокусирована на промышленном восстановлении прецизионных элементов топливной аппаратуры дизельных двигателей.
Характеристика производственного процесса
- Технология: Регенерация изношенных поверхностей с последующей финишной механической обработкой. Восстановление геометрии запорного конуса и направляющих поверхностей.
- Контроль качества: Многоступенчатый, с применением специализированного стендового оборудования (опрессовка, проверка гидроплотности, контроль подвижности иглы).
- Назначение продукции: Поставка осуществляется преимущественно на профессиональные станции технического обслуживания (СТО), ремонтные производства и в оптовые каналы для сервисных предприятий. Продукция ориентирована на сегмент ремонта коммерческого транспорта и сельхозтехники.
Особенность категории товара
Изделие относится к категории восстановленных запасных частей (Remanufactured / Exchange), однако функциональные параметры (герметичность, пропускная способность, давление открытия) приведены к нормам технических условий завода-изготовителя оригинальной детали.
