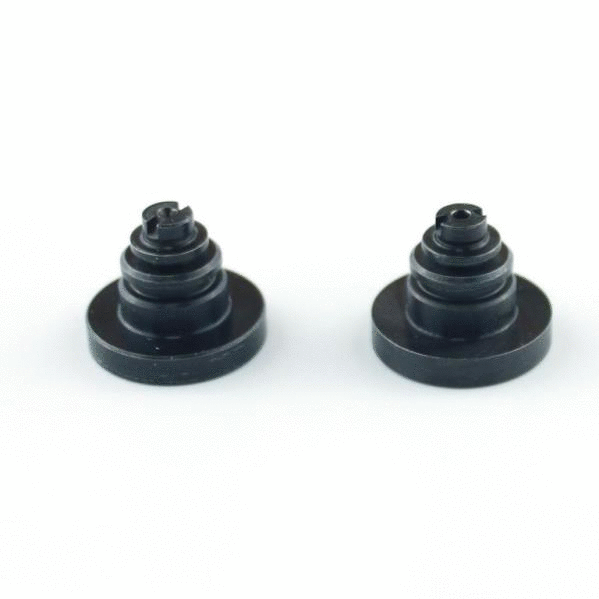

Нагнетательный клапан 901.1111102-21: описание и характеристики
Общая информация
Тип изделия: Клапанная пара (нагнетательный клапан).
Производитель: ЯЗДА (Ярославский завод дизельной аппаратуры).
Ключевое назначение: Регулирование и поддержание давления топлива в системе между ТНВД (топливным насосом высокого давления) и форсунками.
Совместимость
Двигатели ЯМЗ:
ЯМЗ-240М2, ЯМЗ-240НМ2, ЯМЗ-НМ-1Б, ЯМЗ-240БМ2, ЯМЗ-БМ2-1, ЯМЗ-БМ2-2, ЯМЗ-240ПМ2, ЯМЗ-240Д и их модификации.
Транспортные средства:
Карьерные самосвалы: БелАЗ.
Грузовики: КЗКТ, МАЗ.
Автобусы: ЛиАЗ, Неман.
Модели ТНВД: Совместим с насосами серий:
90.1111008-20, 901.1111008-20, 902.1111008-20, 903.1111008-10, 905.1111008, 906.1111008.
Серии 60/601/604/605/607/608: 60.1111005-30, 60.1111005-40, 601.1111005 и др.
Серии 80/801-809: 80.1111005-30, 80.1111007-20, 801.1111005-11, 805.1111005-30 и др.
Конструкция и материалы
Корпус:
Изготовлен из высокопрочной легированной стали или алюминиевого сплава (зависит от модификации).
Устойчив к коррозии, высоким механическим и термическим нагрузкам.
Уплотнительные элементы:
Термостойкие резиновые или фторопластовые кольца.
Совместимы с дизельным топливом, работают в диапазоне экстремальных температур.
Технические параметры
| Параметр | Значение |
|---|---|
| Рабочее давление | 210–250 бар (зависит от модели форсунки) |
| Температурный диапазон | -40°C до +150°C |
| Ресурс | Зависит от условий эксплуатации, соответствует стандартам ЯМЗ. |
Принцип работы
Фаза нагнетания:
Кулачковый вал ТНВД приводит в движение плунжер, который перемещается вверх, создавая давление в топливной камере.
Открытие клапана:
При достижении заданного давления (210–250 бар) клапан открывается, направляя топливо под высоким давлением к форсункам.
Впрыск топлива:
Форсунки распыляют топливо в камеру сгорания двигателя.
Сброс давления:
После впрыска клапан закрывается, предотвращая обратный поток топлива.
Особенности и применение
Надежность: Рассчитан на работу в тяжелых условиях (карьерная техника, грузовой транспорт).
Точность: Обеспечивает стабильное давление, необходимое для эффективного сгорания топлива.
Ремонтопригодность: Возможна замена клапанной пары без демонтажа ТНВД (при наличии специализированного инструмента).
Рекомендации
Используйте топливо, соответствующее стандартам ЯМЗ, для увеличения ресурса клапана.
Регулярно проверяйте герметичность системы и состояние уплотнений.
При замене клапана убедитесь в совместимости с моделью ТНВД и двигателя.
