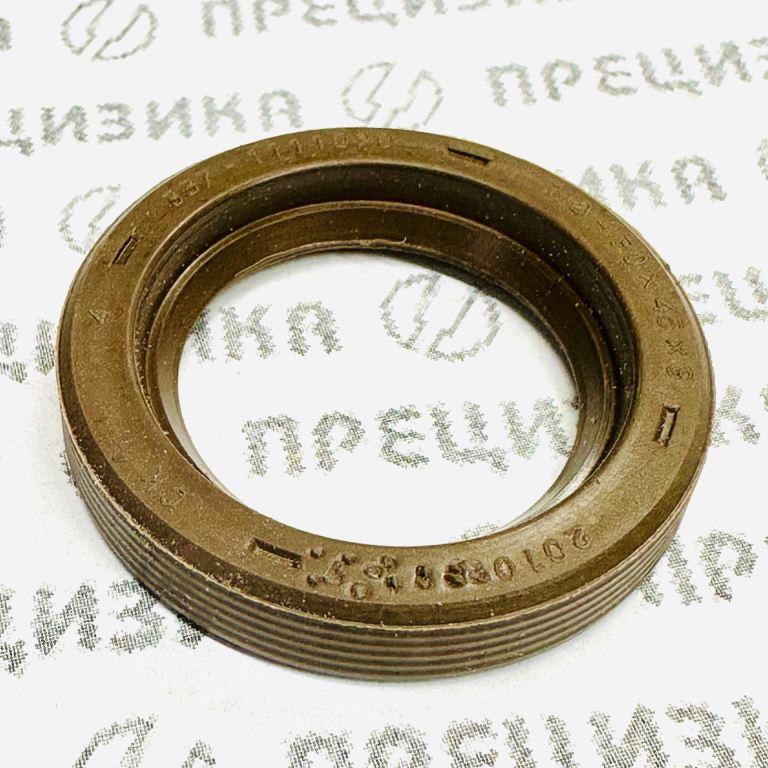

337.111109 Манжета 2.1-30х45х8 ЯЗРТИ 337.1111090
Манжета 2.1-30×45×8 (артикул 337.1111090)
Наименование: Армированная манжета (сальник) для кулачкового вала ТНВД
Бренд: ЯЗРТИ
Производитель: АО «Ярославский завод резиновых технических изделий» (ЯЗРТИ)
Артикул: 337.1111090
Описание
Манжета арт. 337.1111090 представляет собой радиальное уплотнение вращающегося вала, армированное металлическим каркасом и оснащённое браслетной пружиной. Изделие предназначено для герметизации выходного конца кулачкового вала топливного насоса высокого давления (ТНВД). Конструктивное исполнение — тип 2.1 по ГОСТ 8752-79, что подразумевает наличие рабочей кромки, грязезащитной (пыльниковой) кромки и встроенного пружинного элемента, обеспечивающего стабильный контакт уплотнительной поверхности с валом.
Расположение
Манжета устанавливается в корпус ТНВД со стороны привода кулачкового вала. Уплотнительный элемент расположен непосредственно на кулачковом валу насоса и фиксируется в расточке корпуса посредством посадки с натягом по наружному диаметру.
Модели ТНВД
Изделие применяется в составе топливных насосов высокого давления, соответствующих экологическому классу Евро-2 (и совместимым модификациям):
- 337 (включая модификации ТНВД 337-42), 323, 324, 327
Перечисленные модели ТНВД производятся как Ярославским заводом дизельной аппаратуры (ЯЗДА), так и другими предприятиями по кооперации.
Назначение
- Предотвращение утечки дизельного топлива и моторного масла из внутренней полости ТНВД по кулачковому валу.
- Защита внутренних прецизионных элементов насоса от проникновения пыли, влаги и абразивных частиц из внешней среды.
- Обеспечение стабильной смазки подшипникового узла кулачкового вала за счёт удержания масляного тумана в картере насоса.
Типоразмер и обозначение
| Параметр | Значение | Расшифровка |
|---|---|---|
| Обозначение по ГОСТ | 2.1-30×45×8 | Тип 2.1 (манжета с пыльником и пружиной), внутренний диаметр 30 мм, наружный диаметр 45 мм, ширина 8 мм |
| Артикул производителя | 337.1111090 | Номер по каталогу ЯЗРТИ |
| Стандарт | ГОСТ 8752-79 | Межгосударственный стандарт на резиновые армированные манжеты для валов |
| Международный аналог | ISO 6194-1:2007 | Соответствие геометрических параметров и методов испытаний |
Материал и технические характеристики
| Характеристика | Значение |
|---|---|
| Материал уплотнительной части | Фторкаучук (FKM) |
| Группа резины по ГОСТ 8752-79 | 4 (фторэластомер) |
| Армирующий каркас | Стальной, защищённый слоем эластомера |
| Рабочий диапазон температур | от -45 °C до +150 °C (кратковременно до +200 °C) |
| Максимальное рабочее давление | 0,05 МПа |
| Максимальная линейная скорость по валу | до 20 м/с |
| Твёрдость резины | 70–85 единиц по Шору А |
| Ключевые свойства материала | Высокая стойкость к минеральным маслам, дизельному топливу, присадкам; исключительная термостойкость; устойчивость к старению, озону и ультрафиолету; негорючесть |
Применимость
Манжета используется в узлах дизельных двигателей с рядными и V-образными ТНВД российского производства. Ниже приведена сводная информация по подтверждённым объектам применения.
| Объект применения | Модель / Модификация | Примечание |
|---|---|---|
| Дизельные двигатели ЯМЗ | ЯМЗ-236НЕ, ЯМЗ-236БЕ, ЯМЗ-7601.10 | V-образные шестицилиндровые двигатели с ТНВД 337 и аналогами |
| ТНВД ЯЗДА | 323, 324, 327 | Устанавливаются на широкий спектр дизелей ЯМЗ и КамАЗ |
| Автомобили КамАЗ | КамАЗ-43261 (Евро-1, 2), КамАЗ-6520 (Евро-2, 3), КамАЗ-4326, КамАЗ-43114, КамАЗ-43118 | Крышка подшипника / корпус ТНВД |
| Автобусы и спецтехника | Модели на шасси ЯМЗ и КамАЗ с указанными ТНВД | Применяется в унифицированных узлах топливных систем |
Правила подбора и замены
- Входной контроль. Перед установкой проверяют соответствие типоразмера (30×45×8 мм), целостность рабочей и пыльниковой кромок, отсутствие заломов и механических повреждений. Пружина должна быть равномерно распределена в канавке манжеты.
- Состояние посадочных поверхностей. Вал и расточка корпуса не должны иметь глубоких рисок, забоин и коррозионных очагов в зоне контакта с манжетой. Шероховатость поверхности вала должна соответствовать Ra 0,2–0,8 мкм, твёрдость – не ниже 45 HRC.
- Смазка. Перед монтажом манжету и посадочную фаску вала смазывают чистым моторным или трансмиссионным маслом, совместимым с фторкаучуком. Запрещается использовать пластичные смазки, способные забить микронеровности кромки.
- Установка. Запрессовку осуществляют с помощью оправки, воздействующей только на торец металлического каркаса. Перекос изделия при запрессовке не допускается. Монтажное усилие должно прикладываться плавно, без рывков.
- Использование монтажных приспособлений. Для защиты рабочей кромки от повреждения острыми кромками шпоночных пазов или шлицев вала обязательно используют монтажные конусы. Повреждённая при сборке кромка приводит к течи в первые часы работы.
- Периодичность замены. Регламентируется заводом-изготовителем двигателя или ТНВД. Внеплановая замена требуется при обнаружении следов подтекания топлива или масла в зоне сальника, а также при ремонте ТНВД с разборкой корпуса.
О производителе
АО «Ярославский завод резиновых технических изделий» (ЯЗРТИ) — одно из ведущих российских предприятий по разработке и выпуску резинотехнической продукции для машиностроения, в том числе для дизельной топливной аппаратуры. Манжета арт. 337.1111090 изготовлена по конструкторской документации и соответствует требованиям, согласованным с изготовителями ТНВД. Производственные процессы сертифицированы, продукция проходит контроль геометрических параметров и физико-механических свойств в заводской лаборатории.
