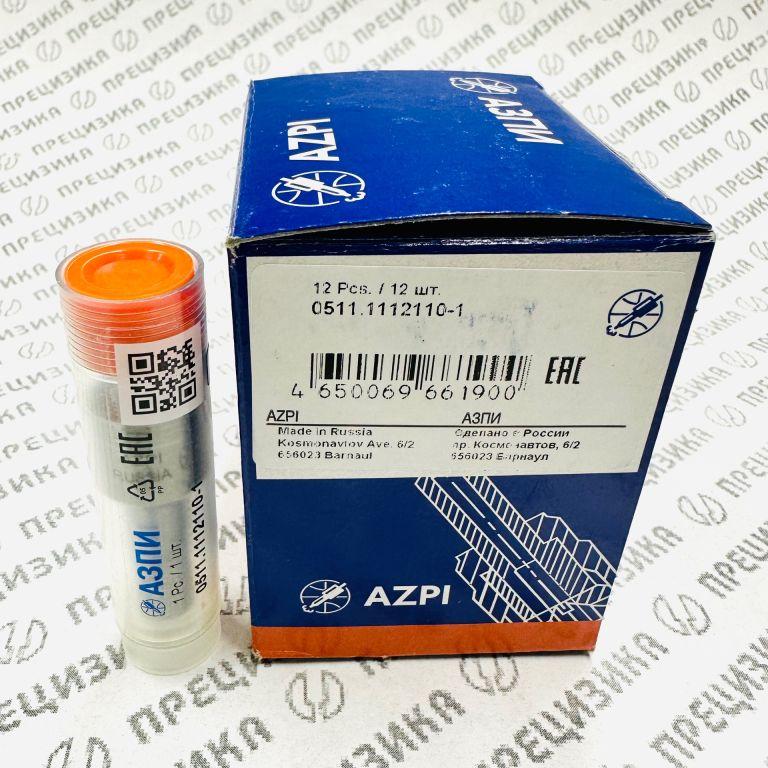

Распылитель 0511.1112110-1

Артикул: 0511.1112110-1

Бренд: АЗПИ

Производитель: АО «Алтайский завод прецизионных изделий» (Россия)

1. Описание и конструктивные особенности

Распылитель 0511.1112110-1 представляет собой прецизионный элемент топливной аппаратуры дизельного двигателя. Он устанавливается в корпус форсунки и выполняет функцию дозированного впрыска топлива в камеру сгорания. Деталь относится к классу прецизионных пар «игла – корпус»: зазор между сопрягаемыми поверхностями составляет единицы микрометров, что обеспечивает высокое давление впрыска и герметичность запирания.

Ключевые конструктивные особенности:

Распылитель закрытого типа надёжно изолирует объём форсунки от камеры сгорания. Открытие происходит только при достижении порогового давления, создаваемого топливным насосом высокого давления (ТНВД). Пять сопловых отверстий обеспечивают равномерное распределение топлива по объёму камеры сгорания, что способствует полному сгоранию смеси и снижению токсичности отработавших газов. Точная геометрия отверстий достигается лазерной или электроэрозионной прошивкой.

2. Назначение

Распылитель 0511.1112110-1 предназначен для выполнения следующих функций в составе дизельной форсунки:

• Дозированный впрыск топлива — точная подача цикловой порции под высоким давлением.
• Тонкое распыление — дробление топлива на мелкодисперсные частицы для эффективного смесеобразования с воздухом.
• Формирование факела — пять сопловых отверстий, расположенных под расчётными углами, обеспечивают равномерное распределение топлива в камере сгорания.
• Обеспечение резкого начала и окончания впрыска — чёткая отсечка подачи предотвращает подтекание топлива и дымление.
• Герметизация камеры сгорания — исключает прорыв газов в топливную систему и попадание топлива после завершения цикла.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

Распылитель 0511.1112110-1 относится к наиболее распространённому типоразмеру, применяемому в топливной аппаратуре двигателей ЯМЗ с общей головкой цилиндров. Ниже приведён перечень взаимозаменяемых артикулов (кросс-номеров).

Таблица аналогов и обозначений:

Технические характеристики распылителя 0511.1112110-1 (АЗПИ):

Материал и технология изготовления:

Распылитель изготавливается из высококачественной легированной стали, прошедшей цементацию и закалку. Рабочие поверхности (направляющая часть иглы, запирающий конус, седло корпуса) имеют высокую твёрдость и износостойкость. Сопловые отверстия обрабатываются лазером или электроэрозионным методом, что обеспечивает точность диаметра и угла наклона каждого отверстия.

4. Применимость

Распылитель 0511.1112110-1 устанавливается в форсунки, которые, в свою очередь, применяются на дизельных двигателях ЯМЗ семейств 236, 238, 7511, 7512, 7513, 7514, 7601 с общей (цельной) головкой блока цилиндров. Ниже приведена сводная таблица применимости.

Таблица применимости распылителя 0511.1112110-1

Примечание: Перечень техники не является исчерпывающим, поскольку двигатели ЯМЗ указанных семейств устанавливались на сотни моделей машин разных производителей. При подборе необходимо руководствоваться моделью двигателя и типом головки блока (общая, без индивидуальных головок).

5. Правила подбора и замены

При выборе и замене распылителя 0511.1112110-1 следует соблюдать следующие правила:

• Идентификация двигателя. Убедитесь, что двигатель относится к семейству ЯМЗ-236/238/7511/7512/7513/7514/7601 и имеет общую головку блока цилиндров. Для двигателей с индивидуальными головками (например, ЯМЗ-236М2, 238М2 старого образца) данный распылитель не применяется.
• Проверка форсунки. Распылитель должен соответствовать модели форсунки. Указанные выше артикулы форсунок (204.1112010-50-21, 267.1112010-01 и др.) гарантированно совместимы с распылителем 0511.1112110-1.
• Комплектность. Прецизионная пара «игла – корпус» не подлежит разукомплектации. Недопустимо использовать иглу от одного распылителя с корпусом от другого, даже если они одного артикула, но из разных партий. При замене всегда устанавливайте новый распылитель в сборе.
• Замена аналогами. Допускается использование распылителя 335.1112110-50 (ЯЗДА) вместо 0511.1112110-1 (АЗПИ) и наоборот. Однако при переходе с одного производителя на другой рекомендуется заменить все распылители на двигателе одновременно для сохранения равномерности работы цилиндров.
• Проверка перед установкой. Перед монтажом новый распылитель следует промыть в чистом дизельном топливе, проверить плавность хода иглы (игла должна свободно перемещаться в корпусе под собственным весом при вертикальном положении) и герметичность запирающего конуса.
• Момент затяжки. При установке распылителя в корпус форсунки соблюдайте рекомендованный момент затяжки (указан в руководстве по ремонту конкретного двигателя). Чрезмерная затяжка может вызвать деформацию корпуса распылителя и заклинивание иглы.
• Диагностика неисправностей. Признаками выхода распылителя из строя являются: затруднённый пуск, повышенная дымность, неравномерная работа, стук в цилиндре, увеличенный расход топлива. В таких случаях требуется проверка давления начала впрыска и качества распыла на стенде.
• Ресурс. Плановый срок службы распылителя зависит от условий эксплуатации и качества топлива. Рекомендуется проводить проверку форсунок через каждые 1000–1500 моточасов.

6. О производителе и качестве продукции

АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское предприятие, расположенное в г. Барнауле, специализирующееся на выпуске прецизионных деталей топливной аппаратуры для дизельных двигателей. Завод основан в 1941 году и на протяжении десятилетий является одним из основных поставщиков распылителей, плунжерных пар, клапанов и других элементов для двигателей ЯМЗ, КАМАЗ, ММЗ и других производителей.

Качество продукции:

Вся продукция АЗПИ проходит многоступенчатый контроль, включающий:

• контроль геометрических параметров на координатно-измерительных машинах;
• контроль твёрдости и глубины цементованного слоя;
• гидравлические испытания на специальных стендах (проверка герметичности, подвижности иглы, эффективного проходного сечения);
• выборочные ресурсные испытания.

Изделия соответствуют требованиям ГОСТ и технических условий, принятых для топливной аппаратуры дизельных двигателей. Завод сертифицирован по стандартам ISO 9001 и IATF 16949 (для автомобильной промышленности).

Распылитель 0511.1112110-1, выпускаемый АЗПИ, по своим характеристикам не уступает аналогам ЯЗДА и зарубежным образцам (DENSO), при этом имеет более низкую стоимость и гарантированную доступность на рынке запасных частей России и стран СНГ.
