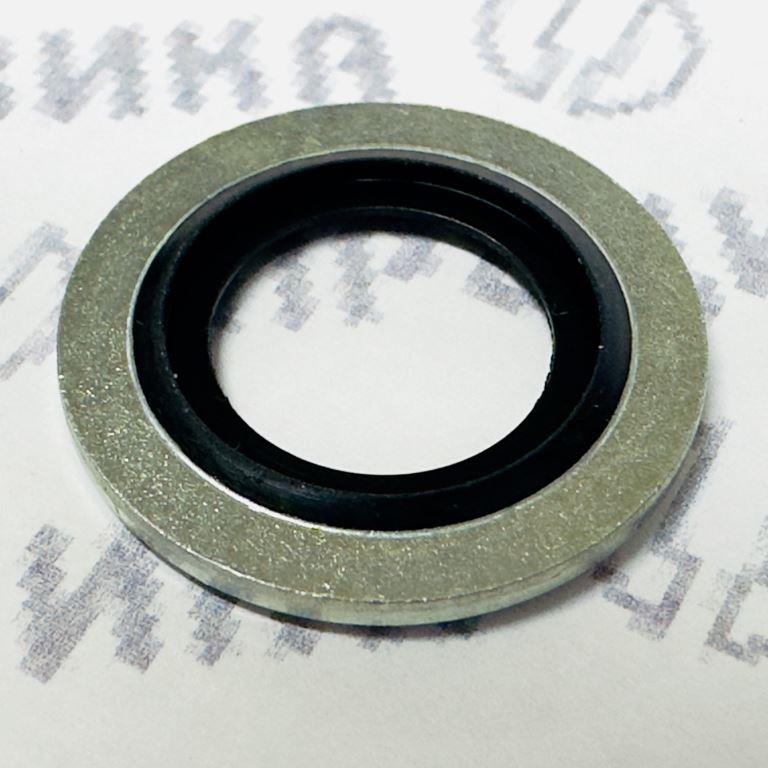

14,7х22х1,5 Кольцо резинометаллическое USIT М14 NQK-SF
Кольцо резинометаллическое USIT M14
Артикул: USIT M14. Бренд: NQK-SF. Производитель: Xingtai Shanfeng Special Rubber Products Co., Ltd (Китай).
1. Описание и конструктивные особенности
Кольцо USIT M14 представляет собой резинометаллическое уплотнение, состоящее из двух функциональных элементов:
- Металлическая обойма — несущий элемент, изготовленный из углеродистой стали с гальваническим покрытием. Обеспечивает механическую прочность, воспринимает усилие затяжки и ограничивает сжатие эластомерной кромки.
- Эластомерная уплотнительная кромка — привулканизированная к металлической обойме резиновая часть трапециевидного профиля. При затяжке соединения деформируется и создаёт герметичный контакт по торцевой поверхности.
Конструкция кольца обеспечивает самоцентрирование относительно оси соединительного элемента, что исключает перекос и неравномерное распределение усилия затяжки. Металлическая обойма предотвращает выдавливание эластомера при избыточном моменте затяжки.
2. Назначение
Кольцо USIT M14 предназначено для статического уплотнения соединений в гидравлических, пневматических и топливных системах. Применяется для герметизации:
- силовых соединений и фитингов в гидравлических и пневматических узлах;
- топливных и смазочных магистралей;
- сливных и контрольных пробок в двигателях и агрегатах.
Кольцо работоспособно в средах: минеральные и синтетические масла, дизельное топливо, вода, водо-масляные эмульсии, охлаждающие жидкости, сжатый воздух и инертные газы.
3. Технические характеристики
| Параметр | Значение |
|---|---|
| Внутренний диаметр (I.D.) | 14,7 мм ± 0,1 |
| Наружный диаметр (O.D.) | 22,0 мм (+0,13 / −0,1) |
| Толщина (высота) | 1,5 мм ± 0,1 |
| Рабочее давление | 250–700 бар (25–70 МПа) |
| Макс. давление (монтаж в углублении) | до 1000 бар |
| Температурный диапазон (NBR) | −30 °C … +110 °C |
| Температурный диапазон (FKM) | −15 °C … +200 °C |
| Твёрдость эластомера (NBR) | 70 Shore A |
| Шероховатость уплотняемой поверхности | Ra ≤ 3 мкм, Rmax ≤ 15 мкм |
4. Типоразмер и обозначение, материал и технические характеристики
Условное обозначение: USIT M14 (OD–ID–H: 22,0 × 14,7 × 1,5 мм).
Материалы:
| Элемент | Стандартное исполнение |
|---|---|
| Металлическая обойма | Углеродистая сталь, цинковое покрытие |
| Уплотнительная кромка | NBR (нитрил-бутадиеновый каучук), 70 Shore A |
Стойкость NBR к средам: масла, дизельное топливо, вода, воздух.
Ограничения NBR: не предназначен для тормозных жидкостей на гликолевой основе, кетонов, концентрированных кислот и щелочей.
Стойкость FKM: расширенный температурный диапазон, устойчивость к агрессивным средам и кислороду.
5. Применимость
Кольцо USIT M14 применяется в следующих узлах:
- гидравлические системы высокого давления: соединения рукавов высокого давления (РВД), фитинги, переходники;
- пневматические системы: герметизация силовых соединений;
- топливная аппаратура дизельных двигателей: магистрали высокого давления, топливные насосы, форсунки;
- системы смазки: подвод масла к узлам трения;
- сливные пробки и контрольные отверстия в картерах, редукторах, гидробаках.
6. Ключевые преимущества
| Преимущество | Пояснение |
|---|---|
| Самоцентрирование | Автоматическое выравнивание по оси соединительного элемента при монтаже |
| Сниженный момент затяжки | Меньшее усилие для достижения герметичности по сравнению с плоскими шайбами |
| Компенсация микронеровностей | Эластомерная кромка заполняет неровности уплотняемой поверхности |
| Вибростойкость | Упругие свойства резины снижают риск ослабления соединения |
| Ограничение сжатия эластомера | Металлическая обойма предотвращает выдавливание резины при перетяжке |
| Повторное использование | Возможен аккуратный демонтаж и повторная установка |
7. Правила подбора и замены
Подбор:
- Определить типоразмер по внутреннему диаметру, соответствующему номинальному диаметру соединительного элемента (M14).
- Уточнить условия эксплуатации: рабочее давление, температура, контактируемая среда.
- Для стандартных условий (масла, топливо, вода, температура до +110 °C) — исполнение NBR.
- Для агрессивных сред или температур до +200 °C — исполнение FKM.
- Для коррозионно-активных сред — исполнение с металлической обоймой из нержавеющей стали 1.4404.
Замена:
- Замена производится при обнаружении следов деформации уплотнительной кромки, трещин, разрывов или потери эластичности.
- При повторном использовании необходимо убедиться в отсутствии повреждений эластомера и деформации металлической обоймы.
- Установка производится на чистую сухую поверхность без применения дополнительных герметиков.
8. О производителе и качестве продукции
Xingtai Shanfeng Special Rubber Products Co., Ltd — китайский производитель уплотнительных изделий, основанный в 1990 году. Предприятие специализируется на разработке, производстве и реализации уплотнений, включая маслосъёмные кольца, O-ring, гидравлические и пневматические уплотнения.
Системы менеджмента качества сертифицированы по ISO9001:2015, ISO45001:2018, ISO14001. Продукция поставляется на рынки Северной и Южной Америки, Восточной Европы, Юго-Восточной Азии, Африки, Ближнего Востока и Западной Европы.
