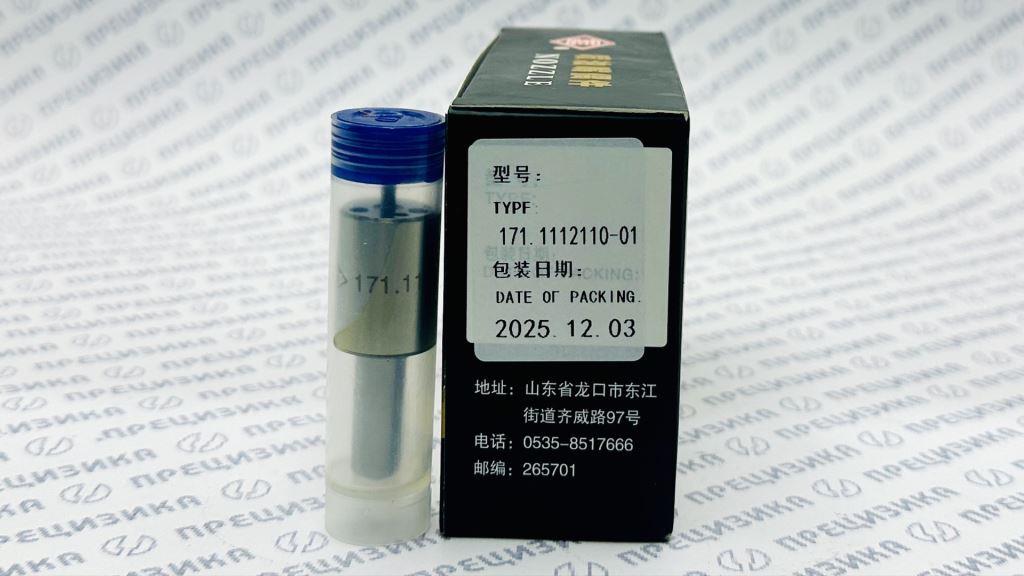

171.1112110-01 Распылитель форсунки. KANGDA 171.-01
Распылитель 171-1112110-01: техническое описание
1. Материал и технические характеристики
Распылитель 171-1112110-01 представляет собой прецизионный распылитель закрытого типа с многодырчатым соплом и гидравлическим управлением подъёма иглы. Изделие предназначено для дизельных форсунок двигателей Минского моторного завода (ММЗ) и обеспечивает точное дозирование и равномерное распыление топлива в камере сгорания.
Распылитель изготовлен из легированной стали, прошедшей термическую обработку для обеспечения твёрдости и износостойкости. Прецизионная обработка иглы и сопловых отверстий обеспечивает минимальные отклонения геометрии запорного конуса и стабильность характеристик впрыска на протяжении всего срока службы.
| Параметр | KANGDA (арт. 171-1112110-01) |
|---|---|
| Диаметр иглы | 4,5 мм |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий | 0,32 мм |
| Эффективное проходное сечение (mf) | 0,240–0,260 мм² |
Данные по китайскому аналогу KANGDA приведены в соответствии с каталожной информацией производителя. Указанные различия в геометрии распылителя необходимо учитывать при подборе и замене.
2. Аналоги, кросс-номера и альтернативные обозначения
Распылитель 171-1112110-01 выпускается несколькими производителями топливной аппаратуры и имеет ряд взаимозаменяемых обозначений.
Таблица 3. Кросс-номера и альтернативные обозначения
| Производитель / источник | Обозначение |
|---|---|
| АЗПИ (оригинал, Россия) | 171.1112110-01 |
| ЧЗТА (Чугуевский завод топливной аппаратуры) | 39.1112110-05 |
| Motorpal (Чехия) | DOP122S531-4167 |
| ЯЗДА | 176.1112110-50 |
| Цифровое обозначение (без разделителей) | 171111211001 |
Кросс-номера подтверждены по данным нескольких поставщиков. Аналог 33.1112110-280 также упоминается в каталожных базах как взаимозаменяемый.
3. Применимость
Таблица 4. Применимость по форсункам, двигателям и технике
| Категория | Обозначения |
|---|---|
| Форсунки | 171.1112010-01 (основная модель), 171-01 |
| Двигатели ММЗ | Д-242 (Д-242С, Д-242Л, Д-242СД); Д-243 (Д-243С, Д-243Л); Д-244 (Д-244С, Д-244Л); Д-245 (Д-245, Д-245С, Д-245.2, Д-245.5С, Д-245.7, Д-245.9, Д-245.12С; модификации Д-245.5С-53, -204, -213, -315, -439, -493, -494; Д-245-26 / Д-245С-214); Д-248 (Д-248С); Д-260 (Д-260, Д-260С, Д-260.1С, Д-260.2С, Д-260.4С, Д-260.5С, Д-260.7С, Д-260.11, Д-260.13); Д-246 (Д-246.1, Д-246.2, Д-246.3, Д-246.4, Д-246Е2, Д-246С); Д-266 (Д-266.1, Д-266.2, Д-266.3, Д-266.4, Д-266Е2) |
| Тракторы «Беларус» / МТЗ | МТЗ-80, МТЗ-82, МТЗ-100, МТЗ-102, МТЗ-890, МТЗ-892, МТЗ-920, МТЗ-921, МТЗ-922, МТЗ-923, МТЗ-950, МТЗ-952, МТЗ-1025, МТЗ-1220, МТЗ-1221, МТЗ-1221.2, МТЗ-1221.3, МТЗ-1520, МТЗ-1522, МТЗ-1523, МТЗ-2022, МТЗ-2103, МТЗ-2122, «Беларус-592.2», «Беларус-920» |
| Прочие тракторы | ЛТЗ-60АБ, ЮМЗ, Т-150, К-700, Т-170, ДТ-75 |
| Грузовые автомобили | ЗИЛ-130, ЗИЛ-131, ЗИЛ-4329, ЗИЛ-4331, ЗИЛ-433180, ЗИЛ-5301 «Бычок»; ГАЗ-3307, ГАЗ-3308 «Садко», ГАЗ-3309, ГАЗ-33104 «Валдай»; МАЗ-103, МАЗ-4370 «Зубрёнок», МАЗ-4371, МАЗ-533603, МАЗ-53374, МАЗ-5433 |
| Автобусы | ПАЗ-3205, ПАЗ-4230, ПАЗ-4234, КАвЗ-4235, ЛАЗ-695 |
| Комбайны | «Дон-1500», «Енисей-1200», «Нива», КЗС-7 «Полесье», КСК-100, КЗС-10К «Палессе GS10» |
| Спецтехника и промышленные установки | Экскаваторы ЭО-3323А, ЕК-12, ЕК-14; погрузчики «Амкодор» серий 332, 342, 352, 2243, 2661, 6811; бульдозеры ДЗ-98, ДЗ-122; виброкатки ВГ-1201; дизель-насосные установки МДН 100П; дизель-генераторы; кормораздаточная техника БАРС ОС-3000 |
Распылитель устанавливается в форсунку модели 171.1112010-01 и применяется на двигателях семейств Д-242, Д-243, Д-244, Д-245, Д-246, Д-248, Д-260, Д-266. Применимость по технике подтверждена каталожными данными поставщиков.
4. Правила подбора и замены
4.1. Общие принципы подбора
При подборе распылителя 171-1112110-01 необходимо руководствоваться следующими критериями:
- Идентификация форсунки. Распылитель предназначен для установки в форсунку модели 171.1112010-01 (маркировка 171-01). Установка в форсунки других моделей не допускается без проверки совместимости по посадочным размерам и гидравлическим параметрам.
- Соответствие двигателю. Распылитель применяется на двигателях ММЗ семейств Д-242, Д-243, Д-244, Д-245, Д-246, Д-248, Д-260, Д-266. При подборе необходимо сверить модель двигателя с таблицей применимости.
- Учёт экологического стандарта. Для двигателей, соответствующих экологическим нормам Евро-2 (модификации с индексом Е2), применяются распылители с иными характеристиками (например, 172.1112110-01), поэтому при подборе следует учитывать исполнение двигателя.
4.2. Правила замены
- Замена оригинала на аналог. При замене оригинального распылителя АЗПИ на аналог KANGDA (арт. 335.1112110-120) необходимо учитывать различия в геометрии: диаметр иглы (4,5 мм вместо 5 мм), диаметр сопловых отверстий (0,29 мм вместо 0,32 мм) и эффективное проходное сечение (0,230–0,250 мм² вместо 0,240–0,260 мм²). Указанные отличия могут повлиять на характеристики впрыска и требуют контроля при настройке форсунки.
- Проверка давления начала впрыска. После замены распылителя рекомендуется проверить и при необходимости отрегулировать давление начала впрыска на стенде. Номинальное значение для оригинала составляет 220 кгс/см² (21,6 МПа).
- Комплектность замены. При ремонте форсунки рекомендуется заменять распылитель в комплексе с проверкой состояния иглы, пружины и корпуса форсунки. Повторное использование изношенных сопряжённых деталей снижает ресурс нового распылителя.
- Недопустимость смешивания. Не допускается установка распылителей разных производителей в один двигатель, так как различия в характеристиках впрыска могут привести к неравномерной работе цилиндров.
5. О производителе и качестве продукции
Shandong Kangda Precision Machinery Manufacturing Co., Ltd — китайское специализированное предприятие, ориентированное на выпуск прецизионных деталей топливной аппаратуры дизельных двигателей. Бренд KANGDA зарекомендовал себя как поставщик надёжных комплектующих для ремонта и обслуживания дизельной техники.
Производство оснащено современным металлообрабатывающим и контрольно-измерительным оборудованием, обеспечивающим многоступенчатый контроль качества на всех этапах производства. Продукция изготавливается с соблюдением строгих технологических норм и допусков, что обеспечивает заявленные эксплуатационные характеристики и ресурс.
Распылители KANGDA широко применяются в качестве качественной альтернативы оригинальным изделиям для двигателей ММЗ, а также для двигателей других производителей (КАМАЗ, Weichai, Yuchai). Продукция ориентирована на рынок запасных частей для грузовой, строительной и специальной техники.
