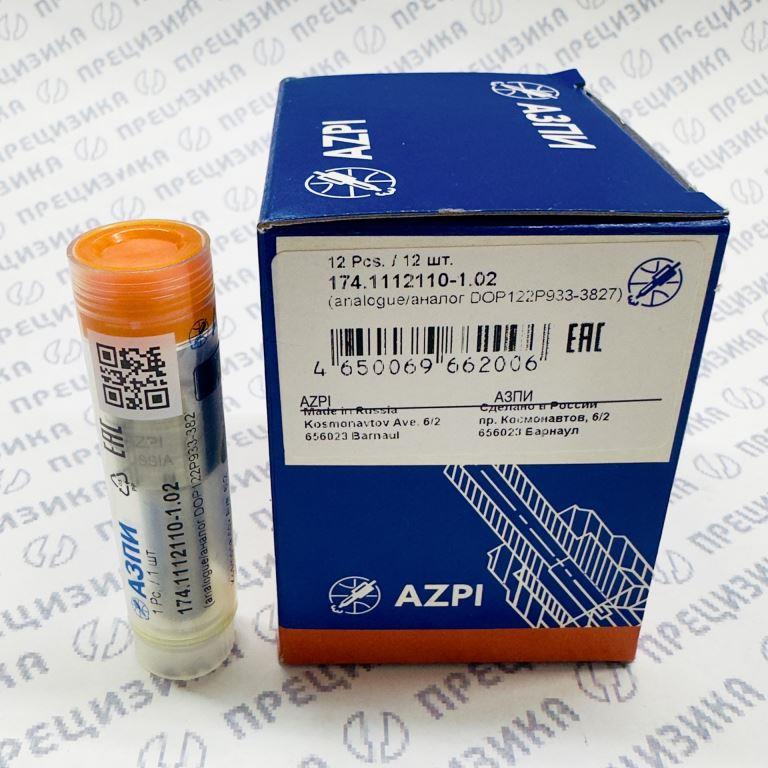

174.1112110-1.02 Распылитель форсунки. АЗПИ 174.-1.02
Распылитель форсунки 174.1112110-1.02
Артикул: 174.1112110-1.02
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (Россия, г. Барнаул)
1. Материал и технические характеристики
Распылитель форсунки 174.1112110-1.02 представляет собой прецизионный узел топливной аппаратуры дизельных двигателей, изготовленный из легированной цементуемой стали (тип 18ХГТ). Рабочие поверхности подвергаются термической обработке до твёрдости HRC 58–62 с финишной доводкой до шероховатости Ra ≤ 0,05 мкм, что обеспечивает износостойкость и точность дозирования топлива.
Основные параметры
| Параметр | Значение |
|---|---|
| Тип распылителя | «Р» — закрытый, с гидравлическим управлением иглой, многодырчатый |
| Количество сопловых отверстий | 5 шт. |
| Диаметр сопловых отверстий | 0,33 мм |
| Прецизионный диаметр иглы | 4 мм |
| Эффективное проходное сечение | 0,280–0,300 мм² |
| Давление начала впрыскивания | 220 +12 кгс/см² (≈ 22 МПа) |
| Угол распыла | 150° |
| Масса | ~0,02–0,037 кг |
2. Кросс-номера и альтернативные обозначения
| Бренд / Производитель | Кросс-номер / Альтернативное обозначение | Примечание |
|---|---|---|
| АЗПИ (Россия, Барнаул) | 174.1112110-1.02 | Оригинал, основной производитель |
| АЗПИ (упрощённое) | 174.1112110-02, 174-1.02, 174-02 | Краткие обозначения |
| Motorpal (Чехия) | DOP122P933-3827 | Основной аналог распылителя |
3. Применимость
3.1. Форсунки
Распылитель устанавливается в состав следующих форсунок:
| Модель форсунки | Альтернативные маркировки | Примечание |
|---|---|---|
| 174.1112010-02 | 174-02, АЗПИ | Основная форсунка |
| VA70P360-2997 | VA70P3602997 | Аналог Motorpal |
3.2. Двигатели ММЗ
Распылитель применяется на дизельных двигателях Минского моторного завода (ММЗ) и их модификациях:
| Серия двигателей | Модели и модификации |
|---|---|
| Д-240 | Д-240, Д-240Л, Д-240ЛС |
| Д-241 | Д-241, Д-241Л |
| Д-242 | Д-242, Д-242Л, Д-242С |
| Д-243 | Д-243, Д-243Л, Д-243С, Д-243Л-94 |
| Д-244 | Д-244, Д-244Л, Д-244С |
| Д-245 | Д-245, Д-245.1, Д-245.2, Д-245.5, Д-245.5С, Д-245.7, Д-245.9, Д-245.12, Д-245.12С, Д-245.16Л, Д-245С |
| Д-247, Д-248 | Д-247, Д-248, Д-248С |
| Д-260 | Д-260 (все модификации), Д-260С, Д-260.1С, Д-260.2С, Д-260.4С, Д-260.5С, Д-260.7С, Д-260.9С, Д-260.11, Д-260.13 |
3.3. Техника
Двигатели ММЗ с данными распылителями устанавливались на следующие виды техники:
| Категория | Модели |
|---|---|
| Тракторы | МТЗ-80, МТЗ-82, МТЗ-100, МТЗ-102, Беларус-800/820/892/920/921/923/950/952/1025/1220/1221/1222/1523, ЛТЗ-55/60, Т-70С |
| Грузовые автомобили | ЗИЛ-5301 «Бычок», ЗИЛ-3250, ЗИЛ-4331, ГАЗ-3309, МАЗ-4370 «Зубрёнок», ГАЗ-3310 «Валдай» |
| Автобусы | ПАЗ-3205, ПАЗ-4234, КАВЗ-3976, МАЗ-103/105 |
| Комбайны | КЗС-812 «Палессе GS812», КЗС-10К «Палессе GS10», «Нива-Эффект», КСК-100А |
| Погрузчики | Амкодор-332В, Амкодор-342В, Амкодор 352С |
| Спецтехника | Экскаваторы ЭО-3323А, виброкаток ВГ-1201, автогрейдеры ДЗ-180, ДГУ (дизель-генераторные установки) |
4. Функциональное назначение
Распылитель форсунки предназначен для дозированной подачи и тонкого распыления дизельного топлива в камере сгорания двигателя. Он обеспечивает:
- равномерный распыл топлива для оптимального смесеобразования;
- точное дозирование цикловой подачи;
- повышение КПД двигателя и снижение расхода топлива;
- соответствие экологическим нормам (в частности, «Евро-2»).
5. Правила подбора и замены
5.1. Порядок подбора
Подбор распылителя осуществляется по полному каталожному номеру форсунки. Модель двигателя, техника и маркировка старого распылителя используются как дополнительные проверочные данные.
- Определите тип системы. Механическая форсунка и Common Rail требуют разных подходов и не должны смешиваться в одном поиске.
- Запишите полный номер форсунки. Не сокращайте его до последних цифр и не заменяйте похожие символы по памяти.
- Найдите соответствующий распылитель по каталогу. Внешнее сходство используется только как дополнительная проверка.
- Сверьте двигатель и применяемость. Проверьте модель, модификацию, технику и при необходимости диапазон серийных номеров.
- Сравните маркировку старой детали. Совпадение подтверждает выбор; расхождение требует выяснить историю ремонта узла.
- После сборки испытайте форсунку. Для механической форсунки проверяют герметичность, качество распыла и давление начала впрыска.
5.2. Примечания по взаимозаменяемости
- При замене рекомендуется проверять соответствие артикула техническим требованиям конкретного двигателя.
- Аналог Motorpal DOP122P933-3827 полностью совместим по посадочным размерам и характеристикам распыла.
5.3. Частые ошибки при заказе
- Выбор по внешним размерам. Одинаковая длина и диаметр не гарантируют нужный факел и подачу.
- Поиск только по марке машины. Разные годы и рынки поставки могли иметь другую топливную аппаратуру.
- Ориентир только на давление открытия. Это параметр настройки собранной механической форсунки, а не полный идентификатор распылителя.
- Путаница между номером форсунки и распылителя. Это разные детали и разные каталожные обозначения.
- Установка без проверки. Загрязнение, износ корпуса, неправильная регулировка или дефект других деталей форсунки могут остаться даже после замены распылителя.
6. О производителе и качестве продукции
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российский производитель топливной аппаратуры для дизельных двигателей, организованный в 1991 году на базе цеха топливной аппаратуры Алтайского моторного завода.
Предприятие выпускает более 300 модификаций распылителей и 80 модификаций форсунок, в том числе для вторичного рынка импортной техники.
Система менеджмента качества АЗПИ сертифицирована на соответствие международному автомобильному стандарту IATF 16949:2016 и ISO 9001:2015. Производство соответствует требованиям ГОСТ и техническим условиям предприятия. Допустимая погрешность изготовления составляет 1–2 микрона. По статистике с 2011 года показатель дефектности распылителей АЗПИ (PPM) составляет 0 шт. на миллион изготовленных изделий.
