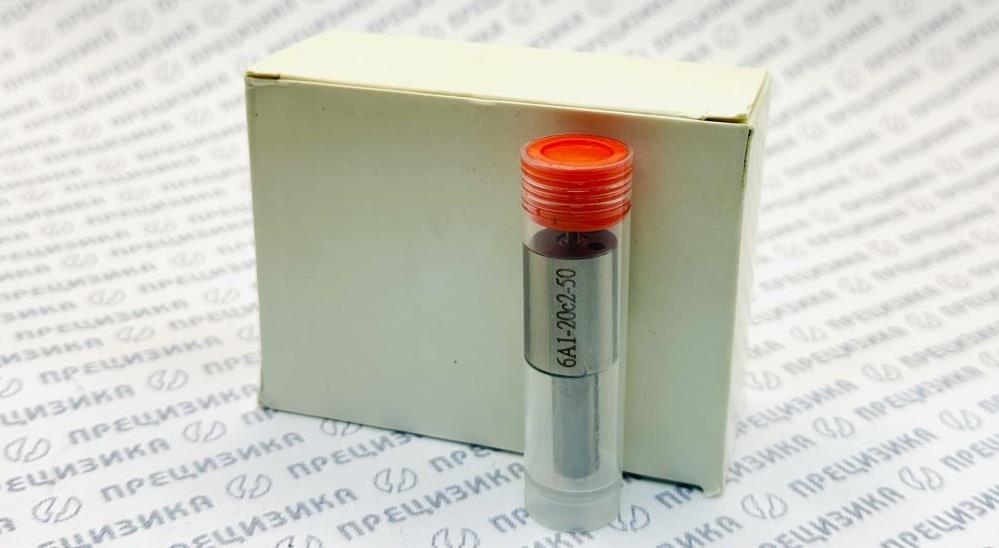

6А1-20с2-50К Распылитель форсунки. Китай 5х0,32
Распылитель форсунки 6А1-20с2-50 (5х0,32) OEM
Артикул: 6А1-20с2-50
Производитель: Китай
Назначение: сменный прецизионный элемент топливной аппаратуры дизельных двигателей.
1. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Многодырчатый, закрытого типа; исполнение — штифтовое |
| Прецизионный диаметр иглы | 6 мм |
| Количество сопловых отверстий | 5 шт. |
| Диаметр сопловых отверстий | 0,32 мм |
| Формула распылителя | 5х0,32 |
| Эффективное проходное сечение, μF | 0,240–0,260 мм² |
| Давление начала впрыскивания | 17,5–18,5 МПа (175–185 кгс/см²) |
| Угол распыления | ≈150° |
| Материал | Износостойкая легированная сталь |
| Принцип работы | Подъём иглы под давлением топлива, впрыск через сопловые отверстия |
2. Аналоги, кросс-номера и альтернативные обозначения
| Производитель / источник | Номер / обозначение | Статус |
|---|---|---|
| АЗПИ, Россия | 6А1-20с2-50 | Основное обозначение OEM |
| АЗПИ, Россия | 50.1112110 | Каталожный номер |
| АЗПИ, Россия | 145.1112110 | Аналог по каталогу |
| НЗТА, Ногинск | 14.1112110-02 | Основное обозначение OEM |
| НЗТА, Ногинск | 14.1112110 | Сокращённый номер |
| ЧЗТА | 39.1112110-05 | Аналог |
| Motorpal, Чехия | DOP122S532-4164 | Импортный аналог |
Перечисленные номера применяются как взаимозаменяемые обозначения при подтверждении геометрических и регулировочных параметров.
3. Применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| 171.1112010-50; Т171.1112010-50.01; 11.1112010-04; 39.1112010-05 | Д-240, Д-240Л, Д-241, Д-241Л, Д-242, Д-242Л, Д-243, Д-243Л; Д-245, Д-245.2, Д-260; Д-240КС, Д-240КТ, Д-240Т | Тракторы МТЗ / «Беларус»: МТЗ-80, МТЗ-80Л, МТЗ-82, МТЗ-82Л, МТЗ-80ХМ, МТЗ-80/82В, МТЗ-82Т, МТЗ-100, МТЗ-102, МТЗ-890, МТЗ-892, МТЗ-1221, МТЗ-1520, Беларус-1221; МТЗ-520, МТЗ-522, МТЗ-570, МТЗ-80.1, МТЗ-82.1, МТЗ-820, МТЗ-920, МТЗ-920.2, МТЗ-923.3 |
| — | — | Прочие тракторы: Т-70, Т-70А, Т-70С, Т-70В, Т-70СМ, Т-150, Т-150КС, К-700, ЮМЗ, ЮМЗ-6 АКМ40, ВТК-90 ТГ |
| — | — | Погрузчики и экскаваторы: ТО-186, ТО-186 (Амкодор), ЭО-3323А, ЭО-3322А, ЭО-3321, ЭО33-22Б |
| — | — | Автомобили: ЗИЛ-5301 «Бычок», ЗИЛ-130, ЗИЛ-131, ГАЗ-3308, ГАЗ-3309, МАЗ-4370, МАЗ-4371, Урал |
| — | — | Автобусы: ПАЗ-3205, ПАЗ-4230, ПАЗ-4234, КАвЗ-4235, Рута-37, Рута-43, ЛАЗ, ЛиАЗ |
| — | — | Сельхозтехника: комбайны «Полесье», «Енисей», КСК-100А, Е-281 |
| — | — | Спецтехника: АДД-4004М У1 (сварочный агрегат), виброкаток ВГ-1201, компрессорные и генераторные установки |
Для строк 2–7 позиции столбцов «Форсунки» и «Двигатели» соответствуют первой строке таблицы.
4. Правила подбора и замены
- Подбор по маркировке. Проверить обозначение на распылителе, корпусе форсунки и в документации двигателя. Сверить номер с OEM-обозначением и кросс-номерами из таблицы.
- Сверка геометрических параметров. Сравнить количество и диаметр сопловых отверстий, эффективное проходное сечение, диаметр иглы, угол распыления и посадочные размеры.
- Проверка регулировочных параметров. Давление начала впрыскивания должно находиться в диапазоне 17,5–18,5 МПа. Регулировка выполняется в соответствии с руководством по двигателю и конструкции форсунки.
- Замена. Работы проводить на чистой поверхности с применением специализированного инструмента. Заменить уплотнительные и медные шайбы, если это предусмотрено конструкцией.
- Стендовая проверка. После сборки проверить герметичность, качество факела распыла, отсутствие подтеканий и соответствие давления начала впрыскивания.
- Комплектование. Не рекомендуется устанавливать на один двигатель распылители разных типов или производителей, если это не предусмотрено заводской инструкцией.
- Окончательное решение по аналогу. Принимается после фактического сравнения размеров и параметров, а не только по совпадению кросс-номера.
5. О производителе и качестве продукции
Страна происхождения — Китай. Изделие относится к категории сменных прецизионных элементов топливной аппаратуры дизельных двигателей.
Качество распылителя определяется следующими параметрами: соответствием типоразмеру, точностью обработки прецизионной пары «игла — корпус», геометрией сопловых отверстий, износостойкостью легированной стали и стабильностью давления начала впрыскивания.
