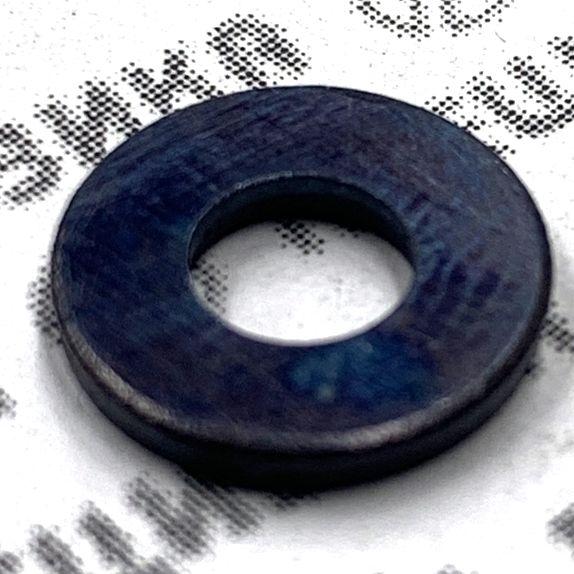

870605-П Шайба регулировочная 1,55мм ЯЗДА
Шайба регулировочная 870605‑П (1,55 мм)
1. Описание
Регулировочная шайба 870605‑П представляет собой прецизионное металлическое кольцо с нормированными геометрическими параметрами. Изделие изготовлено из термообработанной пружинной стали методом штамповки. Деталь предназначена для установки в топливную аппаратуру дизельных двигателей с целью калибровки рабочих параметров форсунки.
2. Расположение в форсунке
Шайба размещается в корпусе форсунки в верхней части пружинного отсека. Деталь устанавливается между опорной поверхностью корпуса форсунки и пружиной, ограничивая её перемещение и задавая начальное усилие сжатия. Посадка шайбы осуществляется по внутреннему диаметру на направляющий стержень узла иглы распылителя.
3. Назначение
Основная функция шайбы — точная настройка давления начала впрыска топлива. Путем изменения толщины шайбы регулируется усилие предварительного сжатия пружины, что напрямую влияет на момент подъема иглы распылителя и начало подачи топлива в цилиндр двигателя.
4. Типоразмер и обозначение
| Параметр | Значение | Параметр | Значение |
|---|---|---|---|
| Артикул | 870605‑П | Внутренний диаметр (d) | 5,0 мм |
| Наружный диаметр (D) | 11,5 мм | Толщина (H) | 1,55 мм |
Обозначение соответствует системе кодификации АО «ЯЗДА». Данный типоразмер (5×11,5 мм) является стандартным для ряда моделей форсунок.
5. Материал и технические характеристики
| Параметр | Значение | Параметр | Значение |
|---|---|---|---|
| Материал | Термообработанная пружинная (высокопрочная легированная) сталь | Твёрдость | 50–55 HRC |
| Допуск по толщине | ±0,01 мм | Плоскостность | Контролируется в пределах допуска |
| Вес | 0,002 кг | Метод изготовления | Прецизионная штамповка |
Изделие соответствует техническим условиям завода-изготовителя и спецификациям топливной аппаратуры.
6. Влияние толщины шайбы на давление впрыска
Изменение толщины шайбы оказывает пропорциональное влияние на усилие сжатия пружины форсунки. Увеличение толщины приводит к повышению давления начала впрыска, уменьшение — к снижению.
| Изменение толщины | Изменение давления впрыска |
|---|---|
| ± 0,05 мм | ≈ ± 3,0 – 3,5 кгс/см² |
Корректный подбор толщины обеспечивает соответствие фактического давления впрыска заводским спецификациям, что влияет на мощностные, экономические и экологические показатели двигателя.
7. Применимость
Регулировочная шайба 870605‑П применяется в дизельных форсунках АО «ЯЗДА» следующих моделей:
| Модель форсунки | Эко-стандарт | Двигатели | Модель форсунки | Эко-стандарт | Двигатели |
|---|---|---|---|---|---|
| 271.1112010‑02 | Евро‑0 | 740.10‑20, 7403.10 | 273.1112010‑20 | Евро‑2 | 740.30‑260, 740.31‑240, 740.50‑360, 740.51‑320 |
| 273.1112010‑31 | Евро‑1 | 740.11‑240, 740.12‑210, 740.17‑240, 740.22‑240 | 33.1112010‑03 | Евро‑0 | 740.10‑20, 7403.10 |
Указанные форсунки устанавливаются на дизельные двигатели автомобилей КАМАЗ (включая модели 4310, 5320, 5410, 5511, 6520), МАЗ, Урал и другую технику, использующую аналогичную топливную аппаратуру.
8. Правила подбора и замены
- Подбор: Выбор толщины производится строго по каталожному номеру или по результатам диагностики давления впрыска на стенде. Взаимозаменяемость возможна только в пределах линейки типоразмера 5×11,5 мм при условии подбора эквивалентной толщины.
- Замена: Деталь является расходной и подлежит замене при ремонте форсунки (переборке), а также в случае выхода толщины за пределы допустимого износа. Перед установкой необходима проверка фактической толщины микрометром.
- Аналоги: Специализированные аналоги сторонних производителей для данных каталожных номеров отсутствуют. Рекомендуется применение оригинальных изделий АО «ЯЗДА».
Таблица взаимозаменяемости (толщина / артикул)
| Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул |
|---|---|---|---|---|---|
| 1,00 | 870601‑П | 1,50 | 870604‑П | 1,75 | 870608‑П |
| 1,05 | 870602‑П | 1,55 | 870605‑П | 1,80 | 870609‑П |
| 1,20 | 870603‑П | 1,60 | 870606‑П | 1,90 | 870610‑П |
| — | — | 1,70 | 870607‑П | 2,00 | 870611‑П |
Все шайбы с размерами 5×11,5 мм и артикулами из линейки 870601‑П … 870611‑П являются взаимозаменяемыми по геометрии и функциональному назначению. Различие заключается только в толщине.
9. О бренде
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — профильное машиностроительное предприятие, занимающееся разработкой и серийным выпуском топливной аппаратуры для дизельных двигателей. Номенклатура завода включает форсунки, насосы высокого давления, плунжерные пары и регулировочные комплектующие. Продукция поставляется для конвейерной комплектации техники марок КАМАЗ, ЯМЗ, ММЗ, Алтайдизель, а также в каналы вторичного рынка. Юридический адрес предприятия: 150067, г. Ярославль, пр-кт Машиностроителей, д. 81.
