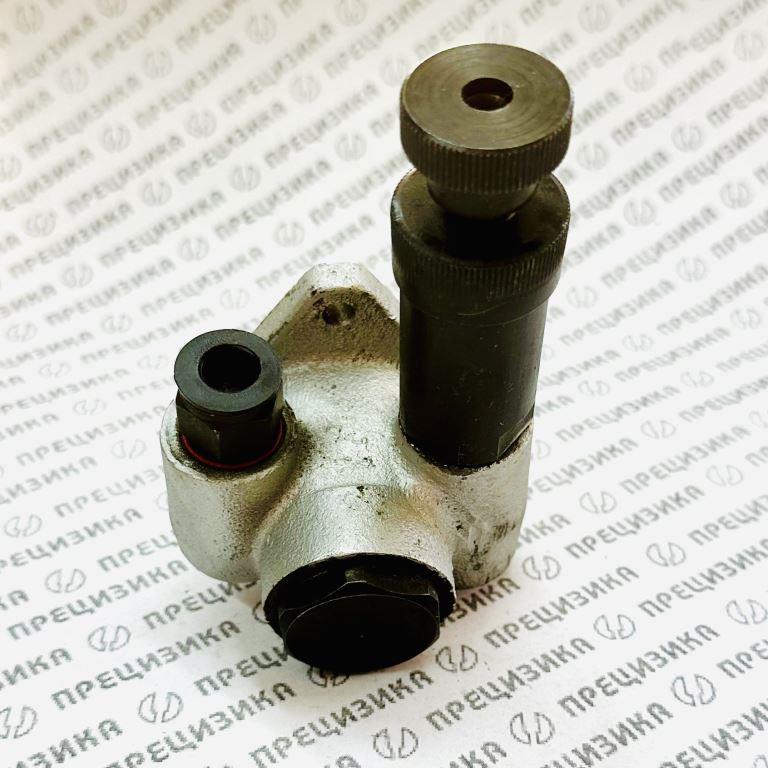

4УТНИ-1106010-01К ТННД Китай
ТННД 4УТНИ-1106010-01
1. Описание, конструктивные особенности
Топливный насос низкого давления (ТННД) 4УТНИ-1106010-01 — изделие OEM-производства Китай, представляющее собой механический поршневой насос, предназначенный для подачи дизельного топлива из бака к впускной части топливного насоса высокого давления (ТНВД). Насос поставляется в сборе с ручным подкачивающим насосом, что обеспечивает возможность ручной прокачки топливной системы перед запуском двигателя.
| Параметр | Характеристика |
|---|---|
| Страна производства | Китай |
| Тип продукции | OEM-изделие |
| Исполнение | Насос в сборе с ручным подкачивающим насосом |
| Тип конструкции | Поршневой, с механическим приводом от вала ТНВД |
| Особенность исполнения | Универсальное исполнение «с тонким толкателем» — совместимо с посадочными местами как старого образца (большой шток), так и нового образца (малый шток) |
| Уплотнение штока | Шток и втулка сопрягаются по резьбе, без резиновых манжет |
| Присоединительные размеры | Соответствуют стандартам ТНВД серии УТН |
Конструкция с тонким толкателем исключает заклинивание и подклинивание насоса в процессе работы. Отсутствие резиновых манжет в паре «шток–втулка» предотвращает их износ, течь и попадание дизельного топлива в поддон двигателя.
2. Назначение
Основная функция ТННД 4УТНИ-1106010-01 — создание стабильного низкого давления в топливной системе и бесперебойная подача топлива из бака к ТНВД с предварительной очисткой через фильтрующие элементы. Насос обеспечивает:
- подачу топлива под давлением 0,15–0,25 МПа;
- стабильную работу двигателя на всех режимах;
- возможность ручной прокачки системы перед пуском.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Обозначения и аналоги
| Категория | Обозначения |
|---|---|
| Основное обозначение | 4УТНИ-1106010-01 |
| Альтернативные обозначения | 4УТНИ-1106010-01К, 4УТНИ-1106010-К, 4УТНИ-1106010-А4, УТН-3-1106010-01К, УТН-3-1106010-А4, УТН-3-1106010-1, 16С30-8а, Y16C30, 21 006 003У |
| OEM-номера | 11028010, 080607, 680836, 010642 |
| Латинская транслитерация | 4UTNI-1106010-01, 4UTNI-1106010-K, 4UTNI-1106010-01K |
3.2. Технические характеристики
| Параметр | Значение |
|---|---|
| Производительность | До 3,5 л/мин (210 л/ч) при номинальных условиях |
| Рабочее давление | 0,15 – 0,25 МПа |
| Рабочая температура | От –40 °C до +80 °C |
| Привод | Механический, от вала ТНВД |
| Масса | ~1,25 кг (для исполнения 4УТНИ-1106010-01К); ~1,8 кг (для исполнения 16С30-8а) |
| Габаритные размеры (Д×Ш×В) | 77 × 95 × 128 мм (для 4УТНИ-1106010-01К); 150 × 120 × 85 мм (для 16С30-8а) |
| Ход поршня | 6,5 мм |
| Материал корпуса | Чугунный сплав (для исполнения 16С30-8а) |
4. Применимость
4.1. Применимость по ТНВД
| Семейство ТНВД | Модели |
|---|---|
| 2УТНИ | 2УТНИ-1111005-05, -15, -25, -35; 2УТНИ-1111007-05, -15, -35 |
| 3УТНИ | 3УТНИ-1111005 |
| 4УМНИ | 4УМНИ-1111005-18Н |
| 4УТНИ-1111005 | -14Н, -20, -305, -315, -325, -350, -50, -60, -А41 |
| 4УТНИ-1111007 | -180, -305, -315, -335, -410, -420, -430, -610, -620, -630, -70, -700 |
| 4УТНИ-П | 4УТНИ-П-1111005-30 |
| 4УТНИ-Т | 4УТНИ-Т-1111005, -305, -50; 4УТНИ-Т-1111007, -20, -400, -50, -520 |
4.2. Применимость по двигателям
| Двигатель | Модели ТНВД |
|---|---|
| Д-21, Д-120 | 2УТНИ-1111005, 2УТНИ-1111007 |
| Д-144, Д-145Т | 4УТНИ-1111005-305, -315, -325, -350; 4УТНИ-1111007-305, -315, -335 |
| Д-240, Д-243, Д-245 | 4УТНИ-1111005-20, -50, -60; 4УТНИ-1111007-180, -410, -420, -430, -610, -620, -630, -70; 4УТНИ-Т-1111005, -50; 4УТНИ-Т-1111007-20, -50 |
| Д-246, Д-247, Д-248 | 4УТНИ-1111007-180, -410, -70 |
| А-41 | 4УТНИ-1111005-А41 |
| СМД-14Н, СМД-18Н | 4УМНИ-1111005-18Н, 4УТНИ-1111005-14Н |
| Д-65 | 4УТНИ-П-1111005-30 |
| Д-130 | 3УТНИ-1111005 |
4.3. Применимость по технике
| Категория | Модели |
|---|---|
| Тракторы | МТЗ-80, МТЗ-82, МТЗ-100, МТЗ-102, МТЗ-520, МТЗ-570, МТЗ-820, МТЗ-892, МТЗ-920, МТЗ-1021, МТЗ-1025, ЮМЗ-6, Т-16, Т-25, Т-40, ЛТЗ-55, ДТ-75, Т-130, Т-150, «Беларус» (520, 570, 820, 892, 920, 1021, 1025, 1221) |
| Автомобили | ЗИЛ-5301 («Бычок»), ЗИЛ-4334В1, ГАЗ-331086 («Земляк») |
| Автобусы | ПАЗ-3205, МАЗ-256000 |
| Специальная техника | ГАЗ-34039 (снегоболотоход), комбайны «Нива», «Енисей», автокраны, бульдозеры, автогрейдеры, путевые машины, дизель-генераторы |
5. Правила подбора и замены
При подборе ТННД 4УТНИ-1106010-01 необходимо учитывать следующие параметры:
| Критерий | Требование |
|---|---|
| Посадочное место | Соответствие типу толкателя (тонкий/большой шток). Универсальное исполнение допускает установку на оба типа посадочных мест |
| Присоединительные размеры | Соответствие стандартам ТНВД серии УТН (диаметр и шаг резьбы штуцеров, расположение крепёжных отверстий) |
| Модель ТНВД | Насос применяется с рядными ТНВД серий 2УТНИ, 3УТНИ, 4УТНИ, 4УМНИ |
| Производительность | Достаточная для обеспечения номинального давления ТНВД конкретной модели |
| Совместимость с топливной аппаратурой | При замене оригинального насоса (например, WEIFU или НЗТА) необходимо убедиться в идентичности присоединительных размеров и хода поршня |
Порядок замены
- Отсоединить топливопроводы низкого давления от насоса.
- Демонтировать ручной подкачивающий насос (при наличии).
- Извлечь ТННД из посадочного места ТНВД, не допуская повреждения уплотнительных поверхностей.
- Установить новый насос, обеспечив правильное сопряжение толкателя с эксцентриком вала ТНВД.
- Подключить топливопроводы, произвести прокачку системы ручным насосом.
- Проверить герметичность соединений и отсутствие утечек.
При подборе аналога допускается использование изделий с альтернативными обозначениями (раздел 3.1) при условии соответствия технических характеристик.
6. О производителе, качестве продукции
Происхождение и статус изделия
ТННД 4УТНИ-1106010-01 является изделием OEM-производства Китай. Данный насос выпускается китайскими предприятиями в качестве OEM-компонента для топливной аппаратуры серии УТН и предназначен для поставки на вторичный рынок и в сборочное производство. Изделие не является оригинальной продукцией Ногинского завода топливной аппаратуры (НЗТА), однако полностью взаимозаменяемо с оригинальными компонентами по присоединительным размерам и техническим характеристикам.
Китайские OEM-аналоги обладают улучшенной конструкцией шток-втулочного сопряжения: шток и втулка выполнены на резьбе, без резиновых манжет. Это снижает риск утечек дизельного топлива в поддон двигателя и повышает ресурс узла. При выборе между оригинальным изделием НЗТА и китайским OEM-аналогом следует учитывать идентичность присоединительных размеров и соответствие технических характеристик требованиям конкретной модели ТНВД.
