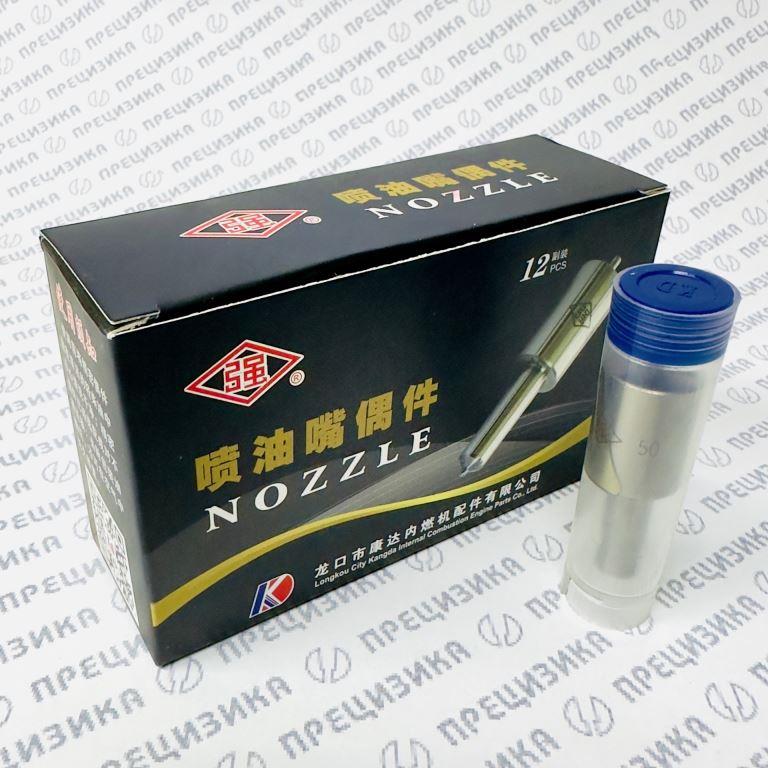

5х0,32 KANGDA Распылитель форсунки. KANGDA 4х0,32
Распылитель форсунки 6А1-20с2-50 (5×0,32), 14.1112110-02
Артикул: 6А1-20с2-50
Бренд: KANGDA
Производитель: Shandong Kangda, Китай
OEM/альтернативное обозначение: 14.1112110-02
Назначение: сменный прецизионный элемент топливной аппаратуры дизельных двигателей.
1. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Многодырчатый, закрытого типа (штифтовой) |
| Прецизионный диаметр иглы | 6 мм |
| Количество сопловых отверстий | 5 шт. |
| Диаметр сопловых отверстий | 0,32 мм |
| Формула распылителя | 5×0,32 |
| Эффективное проходное сечение, μF | 0,240–0,260 мм² |
| Давление начала впрыскивания | 17,5–18,5 МПа (175–185 кгс/см²) |
| Угол распыления | ~150° |
| Материал | Износостойкая легированная сталь |
| Принцип работы | Подъём иглы под давлением топлива, впрыск через сопловые отверстия |
| Точность изготовления | Прецизионная обработка, нормируемые допуски |
Распылитель предназначен для дозирования и распыления топлива в камере сгорания дизельного двигателя. Геометрия иглы, корпуса и сопловых отверстий определяет характеристики впрыска, герметичность и ресурс форсунки.
2. Аналоги, кросс-номера и альтернативные обозначения
| Производитель / источник | Номер / обозначение | Примечание |
|---|---|---|
| АЗПИ, Россия | 6А1-20с2-50 | Основное обозначение OEM |
| АЗПИ, Россия | 50.1112110 | Каталожный номер |
| АЗПИ, Россия | 145.1112110 | Аналог по каталогу |
| НЗТА, Ногинск | 14.1112110-02 | Основное обозначение OEM |
| НЗТА, Ногинск | 14.1112110 | Сокращённый номер |
| ЧЗТА | 39.1112110-05 | Аналог |
| Motorpal, Чехия | DOP122S532-4164 | Импортный аналог |
Сводный перечень кросс-номеров: 6А1-20с2-50, 14.1112110-02, 14.1112110, 176.1112110-6, 39.1112110-05, DOP122S532-4164, 50.1112110.
3. Применимость: форсунки, двигатели, техника
| Форсунки | Двигатели | Техника |
|---|---|---|
| 171.1112010-50; Т171.1112010-50.01; 171-50; 171.1112010; 171.1112010-50.01; 171-50.01 | Д-240, Д-240Л, Д-241, Д-241Л, Д-242, Д-242Л, Д-243, Д-243Л; Д-240КС, Д-240КТ, Д-240Т | Тракторы «Беларус»/МТЗ: МТЗ-80, МТЗ-80Л, МТЗ-82, МТЗ-82Л, МТЗ-80ХМ, МТЗ-80/82В, МТЗ-82Т, МТЗ-100, МТЗ-102, МТЗ-890, МТЗ-892, МТЗ-1221, Беларус-1221, МТЗ-1520, МТЗ-520, МТЗ-522, МТЗ-570, МТЗ-80.1, МТЗ-82.1, МТЗ-820, МТЗ-920, МТЗ-920.2, МТЗ-923.3, ЮМЗ-6 АКМ40. Другие тракторы: Т-70, Т-70А, Т-70С, Т-70В, Т-70СМ, Т-150, Т-150КС, К-700, ЮМЗ, ВТК-90 ТГ |
| 11.1112010-04; 11-04; 11.1112010 | Д-245, Д-245.2, Д-260 | Автомобили: ЗИЛ-5301 «Бычок», ЗИЛ-130, ЗИЛ-131, ГАЗ-3308, ГАЗ-3309, МАЗ-4370, МАЗ-4371, Урал. Автобусы: ПАЗ-3205, ПАЗ-4230, ПАЗ-4234, КАвЗ-4235, Рута-37, Рута-43, ЛАЗ, ЛиАЗ. Сельхозтехника: комбайны «Полесье», «Енисей», КСК-100А, Е-281 |
| 39.1112010-05; 395; 39.1112010 | Д-245, Д-260 | Погрузчики и экскаваторы: ТО-186 (Амкодор), ЭО-3323А, ЭО-3322А, ЭО-3321, ЭО33-22Б. Спецтехника: АДД-4004М У1, виброкаток ВГ-1201, компрессорные и генераторные установки |
Конкретная применяемость определяется по маркировке форсунки, двигателя и технике. Для подтверждения совместимости используется каталожный номер распылителя и кросс-номера.
4. Правила подбора и замены
- Подбор выполнять по маркировке распылителя, номеру форсунки, модели двигателя и технике. Основные параметры для сверки: 5×0,32, диаметр иглы 6 мм, посадочные размеры, давление начала впрыскивания.
- Сверять выбранный номер с таблицей аналогов и кросс-номеров. Не допускается подбор только по внешнему виду без проверки каталожного соответствия.
- Перед заменой контролировать состояние форсунки, иглы, корпуса, уплотнений и топливоподводящих каналов. Детали с задирами, коррозией, деформацией и следами износа к установке не допускаются.
- Работы выполнять с соблюдением чистоты топливной системы. Перед установкой рекомендуется промывка и продувка сопрягаемых деталей, при необходимости — замена фильтрующих элементов.
- После установки проверять давление начала впрыскивания, герметичность, качество распыления и производительность на диагностическом стенде.
- Момент затяжки, порядок сборки и комплектность принимать по руководству по эксплуатации двигателя или форсунки. Для равномерной работы двигателя рекомендуется комплектная замена распылителей по цилиндрам или по комплекту форсунок одного типа.
5. О производителе и качестве продукции
KANGDA — торговая марка, производитель — Shandong Kangda (Китай). Продукция относится к сменным элементам топливной аппаратуры дизельных двигателей и поставляется как аналог OEM-деталей. Изготовление распылителя предполагает применение легированной стали, прецизионную обработку иглы и корпуса, контроль геометрии сопловых отверстий и посадочных размеров.
Качество определяется стабильностью гидравлических параметров, герметичностью закрытия иглы, точностью распыления и ресурсом при соблюдении регламента установки и эксплуатации. Для подтверждения применимости и отсутствия несовместимости необходимо использовать каталожные данные, кросс-номера и параметры конкретной форсунки.
